THS4302RGTTG4
TI(德州仪器)
电子元器件分类
THS4302RGTTG4中文资料参数规格
技术参数
输出电流 180mA @5V
供电电流 37 mA
电路数 1
通道数 1
耗散功率 1650 mW
共模抑制比 60 dB
带宽 12.0 GHz
转换速率 5.50 kV/μs
增益频宽积 12 MHz
输入补偿电压 2 mV
输入偏置电流 7 µA
可用通道 S
工作温度Max 85 ℃
工作温度Min -40 ℃
3dB带宽 2.4 GHz
增益带宽 12 GHz
耗散功率Max 1650 mW
共模抑制比Min 60dB ~ 75dB
电源电压Max 5 V
电源电压Min 3 V
封装参数
安装方式 Surface Mount
引脚数 16
封装 VQFN-16
外形尺寸
长度 3 mm
宽度 3 mm
高度 0.9 mm
封装 VQFN-16
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
THS4302RGTTG4引脚图与封装图
THS4302RGTTG4引脚图
THS4302RGTTG4封装图

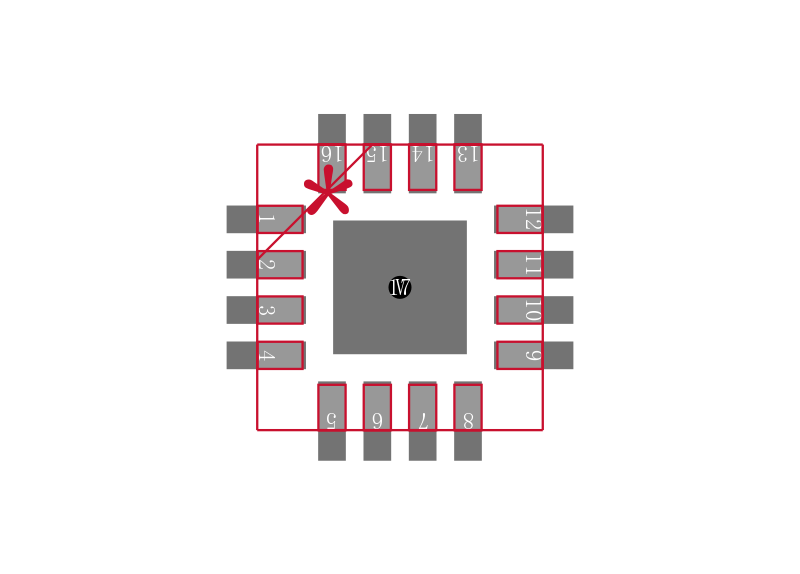

THS4302RGTTG4封装焊盘图
