TLP184BL-TPL,SE中文资料参数规格
技术参数
上升/下降时间 2µs, 3µs
通道数 1
正向电压 1.25 V
耗散功率 200 mW
上升时间 5 µs
隔离电压 3750 Vrms
正向电流 50 mA
输出电压Max 80 V
正向电压Max 1.4 V
正向电流Max 20 mA
下降时间 9 µs
工作温度Max 110 ℃
工作温度Min -55 ℃
耗散功率Max 200 mW
封装参数
安装方式 Surface Mount
引脚数 4
封装 SO-6
外形尺寸
封装 SO-6
物理参数
工作温度 -55℃ ~ 110℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
TLP184BL-TPL,SE引脚图与封装图

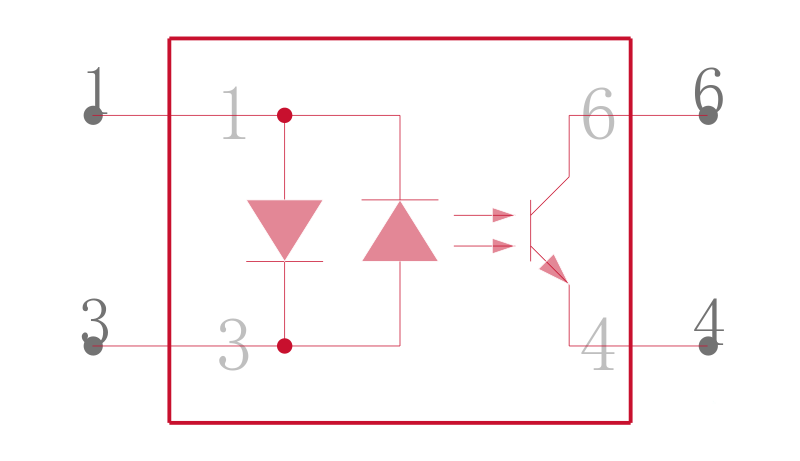

TLP184BL-TPL,SE引脚图
TLP184BL-TPL,SE封装图

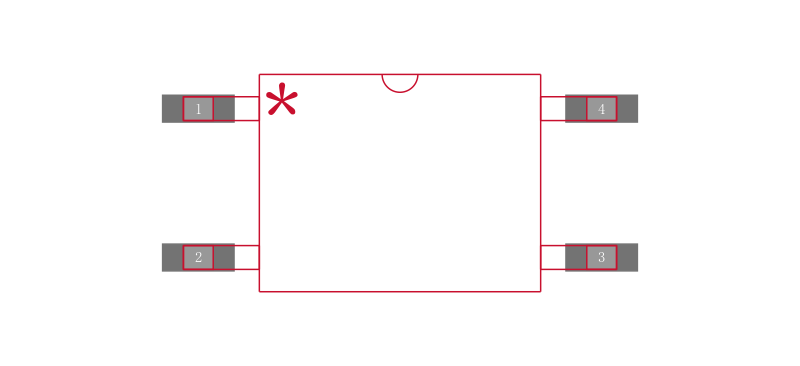

TLP184BL-TPL,SE封装焊盘图
