TLV4111IDG4

TLV4111IDG4

TI(德州仪器) 主动器件

系列高输出驱动运算放大器,带有关断 FAMILY OF HIGH OUTPUT DRIVE OPERATIONAL AMPLIFIERS WITH SHUTDOWN

General Purpose Amplifier 1 Circuit Rail-to-Rail 8-SOIC


得捷:
IC OPAMP GP 1 CIRCUIT 8SOIC


立创商城:
TLV4111IDG4


贸泽:
运算放大器 - 运放 High Output Drive Low Voltage Single


艾睿:
OP Amp Single GP R-R O/P 6V 8-Pin SOIC Tube


Chip1Stop:
OP Amp Single GP R-R O/P 6V 8-Pin SOIC Tube


Verical:
OP Amp Single GP R-R O/P 6V 8-Pin SOIC Tube


德州仪器TI:
High Output Drive, Low Voltage, Single Operational Amplifier


TLV4111IDG4中文资料参数规格
技术参数

输出电流 320mA @5V

供电电流 700 µA

电路数 1

通道数 1

耗散功率 0.71 W

共模抑制比 68 dB

输入补偿漂移 3.00 µV/K

带宽 2.70 MHz

转换速率 1.57 V/μs

增益频宽积 2.7 MHz

过温保护 No

输入补偿电压 175 µV

输入偏置电流 0.3 pA

工作温度Max 125 ℃

工作温度Min -40 ℃

增益带宽 2.7 MHz

耗散功率Max 710 mW

共模抑制比Min 65dB ~ 70dB

电源电压 2.5V ~ 6V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 4.9 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TLV4111IDG4引脚图与封装图

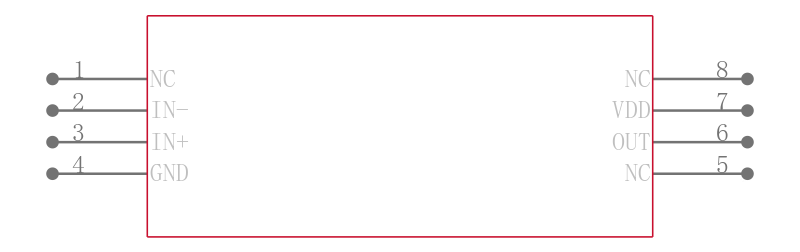

TLV4111IDG4引脚图

TLV4111IDG4引脚图

TLV4111IDG4封装图

TLV4111IDG4封装图

TLV4111IDG4封装焊盘图

TLV4111IDG4封装焊盘图
