TLC2272AMDR

TLC2272AMDR

TI(德州仪器) 主动器件

高级LinCMOSTM轨到轨运算放大器 Advanced LinCMOSTM RAIL-TO-RAIL OPERATIONAL AMPLIFIERS

CMOS 放大器 电路 满摆幅 8-SOIC


得捷:
IC CMOS 2 CIRCUIT 8SOIC


立创商城:
TLC2272AMDR


德州仪器TI:
Advanced LinCMOS™ rail-to-rail dual precision operational amplifier with wide temperature r


贸泽:
Operational Amplifiers - Op Amps R To R Low Noise Adv LinCMOS Dual


艾睿:
Op Amp Dual Low Noise Amplifier R-R O/P ±8V/16V 8-Pin SOIC T/R


安富利:
OP Amp Dual GP R-R O/P ±8V/16V 8-Pin SOIC T/R


Verical:
Op Amp Dual Low Noise Amplifier R-R O/P ±8V/16V 8-Pin SOIC T/R


TLC2272AMDR中文资料参数规格
技术参数

输出电流 ≤50 mA

供电电流 2.4 mA

电路数 2

通道数 2

共模抑制比 70dB ~ 75dB

输入补偿漂移 2.00 µV/K

带宽 2.18 MHz

转换速率 3.60 V/μs

增益频宽积 2.18 MHz

过温保护 No

输入补偿电压 300 µV

输入偏置电流 1 pA

工作温度Max 125 ℃

工作温度Min 55 ℃

增益带宽 2.25 MHz

共模抑制比Min 70 dB

电源电压Max 16 V

电源电压Min 4.4 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 4.9 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-8

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TLC2272AMDR引脚图与封装图

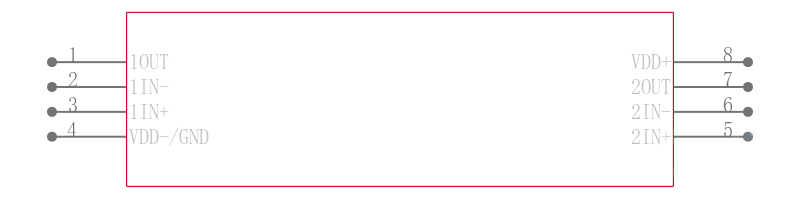

TLC2272AMDR引脚图

TLC2272AMDR引脚图

TLC2272AMDR封装图

TLC2272AMDR封装图

TLC2272AMDR封装焊盘图

TLC2272AMDR封装焊盘图

在线购买TLC2272AMDR
型号 制造商 描述 购买
TLC2272AMDR TI 德州仪器 高级LinCMOSTM轨到轨运算放大器 Advanced LinCMOSTM RAIL-TO-RAIL OPERATIONAL AMPLIFIERS 搜索库存
替代型号TLC2272AMDR
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: TLC2272AMDR

品牌: TI 德州仪器

封装: SOIC 2.18MHz 2Channel 8Pin

当前型号

高级LinCMOSTM轨到轨运算放大器 Advanced LinCMOSTM RAIL-TO-RAIL OPERATIONAL AMPLIFIERS

当前型号

型号: TLC2272AQDG4

品牌: 德州仪器

封装: SOIC 8Pin 3.6V/us 2Channel

完全替代

双路、低噪声、2.18MHz 轨到轨运算放大器 8-SOIC

TLC2272AMDR和TLC2272AQDG4的区别

型号: TLC2272AIDR

品牌: 德州仪器

封装: SOIC 2.18MHz 2Channel 8Pin

类似代替

TEXAS INSTRUMENTS  TLC2272AIDR  芯片, 运算放大器, 2.18MHz, 双路, SOIC-8

TLC2272AMDR和TLC2272AIDR的区别

型号: TLC2272ACD

品牌: 德州仪器

封装: SOIC 2.18MHz 2Channel 8Pin

类似代替

LinCMOS 运算放大器### 运算放大器,Texas Instruments

TLC2272AMDR和TLC2272ACD的区别
