TLC272BIDG4
TI
德州仪器
主动器件
TLC272BIDG4中文资料参数规格
技术参数
输出电流 ≤30 mA
供电电流 1.4 mA
电路数 2
通道数 2
耗散功率 0.725 W
共模抑制比 65 dB
输入补偿漂移 1.80 µV/K
带宽 1.70 MHz
转换速率 3.60 V/μs
增益频宽积 1.7 MHz
输入补偿电压 290 µV
输入偏置电流 0.7 pA
工作温度Max 85 ℃
工作温度Min 40 ℃
耗散功率Max 725 mW
共模抑制比Min 65 dB
电源电压Max 16 V
电源电压Min 4 V
封装参数
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
外形尺寸
长度 4.9 mm
宽度 3.91 mm
高度 1.58 mm
封装 SOIC-8
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TLC272BIDG4引脚图与封装图

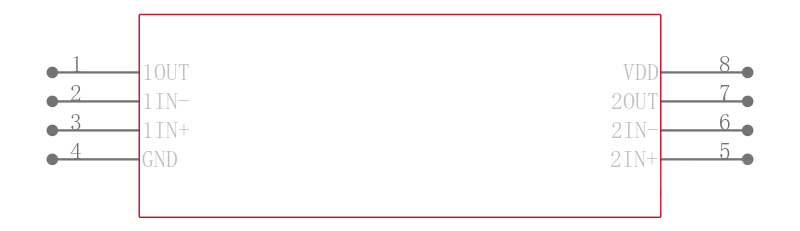

TLC272BIDG4引脚图
TLC272BIDG4封装图
TLC272BIDG4封装焊盘图
在线购买TLC272BIDG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TLC272BIDG4 | TI 德州仪器 | 路LinCMOS精密双运算放大器 LinCMOS PRECISION DUAL OPERATIONAL AMPLIFIERS | 搜索库存 |
替代型号TLC272BIDG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TLC272BIDG4 品牌： TI 德州仪器 封装： SOIC 320kHz 2Channel 8Pin | 当前型号 | 路LinCMOS精密双运算放大器 LinCMOS PRECISION DUAL OPERATIONAL AMPLIFIERS | 当前型号 |
| 型号： TLC272BID 品牌： 德州仪器 封装： SOIC 320kHz 2Channel 8Pin | 类似代替 | TEXAS INSTRUMENTS TLC272BID 运算放大器, 双路, 1.7 MHz, 2个放大器, 3.6 V/µs, 4V 至 16V, SOIC, 8 引脚 | TLC272BIDG4和TLC272BID的区别 |
| 型号： TLC272BIDR 品牌： 德州仪器 封装： SOIC 320kHz 2Channel 8Pin | 类似代替 | LinCMOS 运算放大器### 运算放大器，Texas Instruments | TLC272BIDG4和TLC272BIDR的区别 |
