TLC274BIDRG4

TLC274BIDRG4

TI(德州仪器) 主动器件

该TLC274和TLC279四通道运算放大器结合了宽范围的输入失调电压等级的低失调电压漂移，高... The TLC274 and TLC279 quad operational amplifiers combine a wide range of input offset voltage grades with low offset voltage drift, high...

通用 放大器 4 电路 - 14-SOIC


得捷:
IC OPAMP GP 4 CIRCUIT 14SOIC


立创商城:
TLC274BIDRG4


贸泽:
Precision Amplifiers LinCMOS Precision Quad Op Amp


艾睿:
OP Amp Quad GP 16V 14-Pin SOIC T/R


安富利:
OP Amp Quad GP 16V 14-Pin SOIC T/R


Chip1Stop:
OP Amp Quad GP 16V 14-Pin SOIC T/R


Verical:
OP Amp Quad GP 16V 14-Pin SOIC T/R


德州仪器TI:
LinCMOS™ low offset quad operational amplifier


TLC274BIDRG4中文资料参数规格
技术参数

输出电流 ≤30 mA

供电电流 3.8 mA

电路数 4

通道数 4

耗散功率 950 mW

共模抑制比 65dB ~ 80dB

输入补偿漂移 1.80 µV/K

带宽 1.70 MHz

转换速率 3.60 V/μs

增益频宽积 1.7 MHz

输入补偿电压 2 mV

输入偏置电流 0.7 pA

工作温度Max 85 ℃

工作温度Min 40 ℃

耗散功率Max 950 mW

共模抑制比Min 65 dB

电源电压Max 16 V

电源电压Min 4 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.65 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TLC274BIDRG4引脚图与封装图
TLC274BIDRG4引脚图

TLC274BIDRG4引脚图

TLC274BIDRG4封装图

TLC274BIDRG4封装图

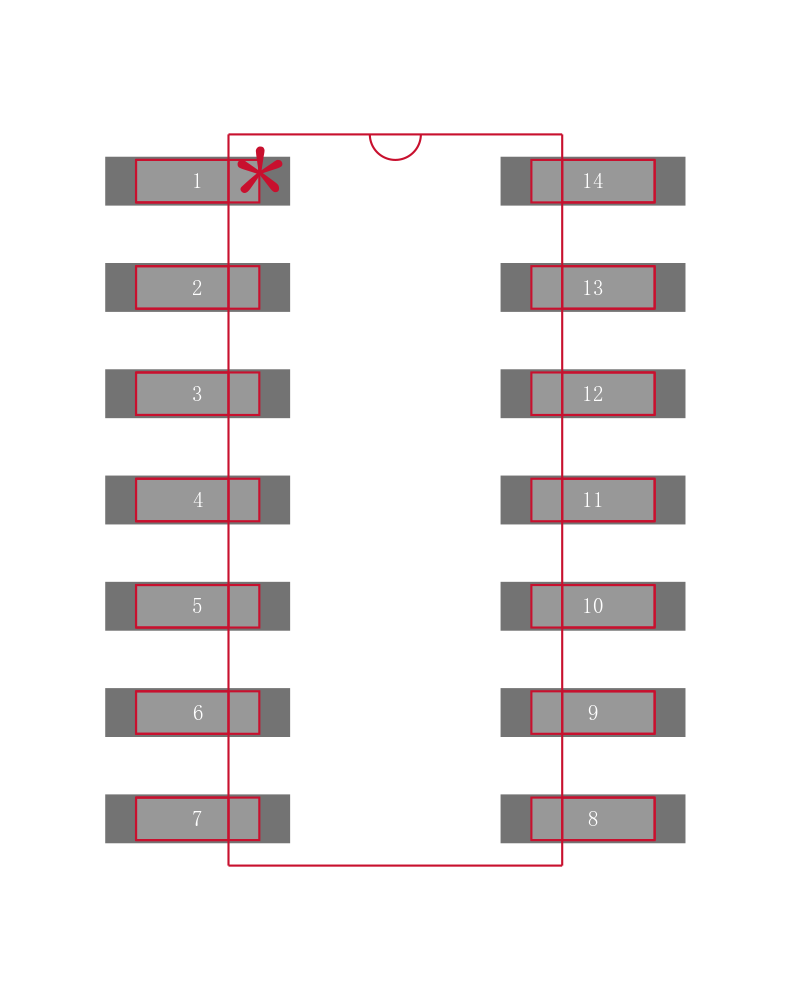

TLC274BIDRG4封装焊盘图

TLC274BIDRG4封装焊盘图

在线购买TLC274BIDRG4
型号 制造商 描述 购买
TLC274BIDRG4 TI 德州仪器 该TLC274和TLC279四通道运算放大器结合了宽范围的输入失调电压等级的低失调电压漂移，高... The TLC274 and TLC279 quad operational amplifiers combine a wide range of input offset voltage grades with low offset voltage drift, high... 搜索库存
替代型号TLC274BIDRG4
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： TLC274BIDRG4

品牌： TI 德州仪器

封装： SOIC 320kHz 4Channel 14Pin

当前型号

该TLC274和TLC279四通道运算放大器结合了宽范围的输入失调电压等级的低失调电压漂移，高... The TLC274 and TLC279 quad operational amplifiers combine a wide range of input offset voltage grades with low offset voltage drift, high...

当前型号

型号： TLC274BIDR

品牌： 德州仪器

封装： SOIC 320kHz 4Channel 14Pin

类似代替

LinCMOS 运算放大器### 运算放大器，Texas Instruments

TLC274BIDRG4和TLC274BIDR的区别

型号： TLC274BID

品牌： 德州仪器

封装： SOIC 320kHz 4Channel 14Pin

类似代替

TEXAS INSTRUMENTS  TLC274BID  运算放大器, 四路, 1.7 MHz, 4个放大器, 3.6 V/µs, 4V 至 16V, SOIC, 14 引脚

TLC274BIDRG4和TLC274BID的区别

型号： TLC274BIDG4

品牌： 德州仪器

封装： SOIC 320kHz 4Channel 14Pin

类似代替

该TLC274和TLC279四通道运算放大器结合了宽范围的输入失调电压等级的低失调电压漂移，高... The TLC274 and TLC279 quad operational amplifiers combine a wide range of input offset voltage grades with low offset voltage drift, high...

TLC274BIDRG4和TLC274BIDG4的区别
