TLC272CPE4
TI(德州仪器)
主动器件
TLC272CPE4中文资料参数规格
技术参数
供电电流 1.9 mA
电路数 2
通道数 2
耗散功率 1 W
共模抑制比 65 dB
输入补偿漂移 1.80 µV/K
带宽 1.7 MHz
转换速率 3.60 V/μs
增益频宽积 2.2 MHz
输入补偿电压 1.1 mV
输入偏置电流 0.7 pA
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 3V ~ 16V
电源电压Max 16 V
电源电压Min 3 V
封装参数
安装方式 Through Hole
引脚数 8
封装 PDIP-8
外形尺寸
封装 PDIP-8
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
TLC272CPE4引脚图与封装图

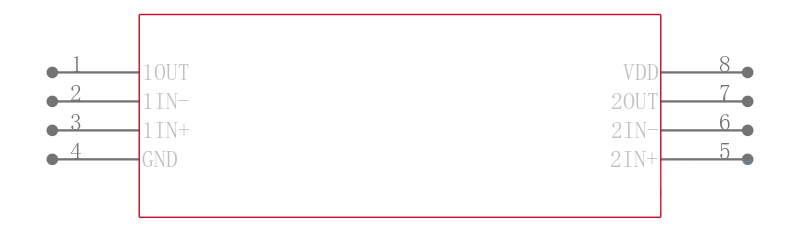

TLC272CPE4引脚图
TLC272CPE4封装图
TLC272CPE4封装焊盘图
在线购买TLC272CPE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TLC272CPE4 | TI 德州仪器 | 路LinCMOS精密双运算放大器 LinCMOS PRECISION DUAL OPERATIONAL AMPLIFIERS | 搜索库存 |
替代型号TLC272CPE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TLC272CPE4 品牌： TI 德州仪器 封装： SOIC 320kHz 2Channel 8Pin | 当前型号 | 路LinCMOS精密双运算放大器 LinCMOS PRECISION DUAL OPERATIONAL AMPLIFIERS | 当前型号 |
| 型号： TLC2272CP 品牌： 德州仪器 封装： SOIC 2.18MHz 2Channel 8Pin | 类似代替 | TEXAS INSTRUMENTS TLC2272CP 运算放大器, 双路, 2.18 MHz, 2个放大器, 3.6 V/µs, ± 2.2V 至 ± 8V, DIP, 8 引脚 | TLC272CPE4和TLC2272CP的区别 |
| 型号： TLC272CP 品牌： 德州仪器 封装： SOIC 320kHz 2Channel 8Pin | 类似代替 | LinCMOS 运算放大器### 运算放大器，Texas Instruments | TLC272CPE4和TLC272CP的区别 |
| 型号： TLC2272IP 品牌： 德州仪器 封装： SOIC 2.18MHz 2Channel 8Pin | 类似代替 | TEXAS INSTRUMENTS TLC2272IP 运算放大器, 双路, 2.18 MHz, 2个放大器, 3.6 V/µs, ± 2.2V 至 ± 8V, DIP, 8 引脚 | TLC272CPE4和TLC2272IP的区别 |
