TL072IPE4

TL072IPE4

TI(德州仪器) 电子元器件分类

JFET 输入运算放大器，TL070 和 TL080 系列Texas Instruments 普遍使用的高性能 JFET 输入、双极输出运算放大器，具有低输入偏置电流和高转换速率。 这些运算放大器具有低噪声和低失真，适合用于广泛的音频和信号处理应用。 高输入阻抗使其成为必须最小化电路负载的应用的理想选择。 单一 TL071 和 TL081 设备提供偏移调整和外部补偿选项。• 低输入偏置和补偿电流 • 广泛的电压范围：±5 至 ±15V • 低噪音：1 kHz 时典型值为 18nV/√Hz • 高转换速率：13 V/μs（典型） • 低总谐波畸变：0.003%（典型） • 提供单路、双路和四路设备 ### 运算放大器，Texas Instruments

JFET 输入运算放大器，TL070 和 TL080 系列

Texas Instruments 普遍使用的高性能 JFET 输入、双极输出运算放大器，具有低输入偏置电流和高转换速率。 这些运算放大器具有低噪声和低失真，适合用于广泛的音频和信号处理应用。 高输入阻抗使其成为必须最小化电路负载的应用的理想选择。 单一 TL071 和 TL081 设备提供偏移调整和外部补偿选项。

• 低输入偏置和补偿电流

• 广泛的电压范围：±5 至 ±15V

• 低噪音：1 kHz 时典型值为 18nV/√Hz

• 高转换速率：13 V/μs（典型）

• 低总谐波畸变：0.003%（典型）

• 提供单路、双路和四路设备


得捷:
IC OPAMP JFET 2 CIRCUIT 8DIP


欧时:
### JFET 输入运算放大器，TL070 和 TL080 系列Texas Instruments 普遍使用的高性能 JFET 输入、双极输出运算放大器，具有低输入偏置电流和高转换速率。 这些运算放大器具有低噪声和低失真，适合用于广泛的音频和信号处理应用。 高输入阻抗使其成为必须最小化电路负载的应用的理想选择。 单一 TL071 和 TL081 设备提供偏移调整和外部补偿选项。• 低输入偏置和补偿电流 • 广泛的电压范围：±5 至 ±15V • 低噪音：1 kHz 时典型值为 18nV/√Hz • 高转换速率：13 V/μs（典型） • 低总谐波畸变：0.003%（典型） • 提供单路、双路和四路设备 ### 运算放大器，Texas Instruments


艾睿:
OP Amp Dual GP ±15V 8-Pin PDIP Tube


Verical:
OP Amp Dual GP ±15V 8-Pin PDIP Tube


德州仪器TI:
Dual Low-Noise JFET-Input General-Purpose Operational Amplifier


TL072IPE4中文资料参数规格
技术参数

供电电流 1.4 mA

电路数 2

通道数 2

共模抑制比 75 dB

输入补偿漂移 18.0 µV/K

带宽 3.00 MHz

转换速率 13.0 V/μs

增益频宽积 3 MHz

输入补偿电压 3 mV

输入偏置电流 65 pA

工作温度Max 85 ℃

工作温度Min -40 ℃

增益带宽 3 MHz

电源电压Max 36 V

电源电压Min 7 V

封装参数

安装方式 Through Hole

引脚数 8

封装 PDIP-8

外形尺寸

长度 9.81 mm

宽度 6.35 mm

高度 4.57 mm

封装 PDIP-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TL072IPE4引脚图与封装图

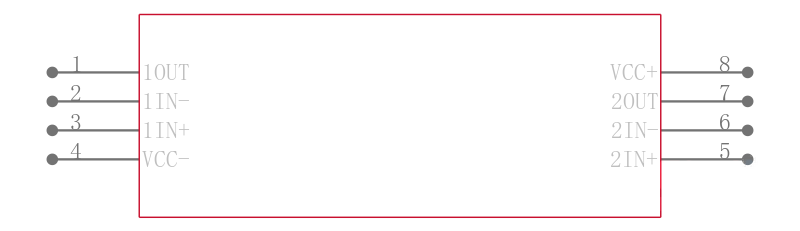

TL072IPE4引脚图

TL072IPE4引脚图

TL072IPE4封装图

TL072IPE4封装图

TL072IPE4封装焊盘图

TL072IPE4封装焊盘图

在线购买TL072IPE4
型号 制造商 描述 购买
TL072IPE4 TI 德州仪器 JFET 输入运算放大器，TL070 和 TL080 系列 Texas Instruments 普遍使用的高性能 JFET 输入、双极输出运算放大器，具有低输入偏置电流和高转换速率。 这些运算放大器具有低噪声和低失真，适合用于广泛的音频和信号处理应用。 高输入阻抗使其成为必须最小化电路负载的应用的理想选择。 单一 TL071 和 TL081 设备提供偏移调整和外部补偿选项。 • 低输入偏置和补偿电流 • 广泛的电压范围：±5 至 ±15V • 低噪音：1 kHz 时典型值为 18nV/√Hz • 高转换速率：13 V/μs（典型） • 低总谐波畸变：0.003%（典型） • 提供单路、双路和四路设备 ### 运算放大器，Texas Instruments 搜索库存
替代型号TL072IPE4
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： TL072IPE4

品牌： TI 德州仪器

封装： SOIC 8Pin 13V/us 2Channel

当前型号

JFET 输入运算放大器，TL070 和 TL080 系列Texas Instruments 普遍使用的高性能 JFET 输入、双极输出运算放大器，具有低输入偏置电流和高转换速率。 这些运算放大器具有低噪声和低失真，适合用于广泛的音频和信号处理应用。 高输入阻抗使其成为必须最小化电路负载的应用的理想选择。 单一 TL071 和 TL081 设备提供偏移调整和外部补偿选项。• 低输入偏置和补偿电流 • 广泛的电压范围：±5 至 ±15V • 低噪音：1 kHz 时典型值为 18nV/√Hz • 高转换速率：13 V/μs（典型） • 低总谐波畸变：0.003%（典型） • 提供单路、双路和四路设备 ### 运算放大器，Texas Instruments

当前型号

型号： TL072CP

品牌： 德州仪器

封装： SOIC 3MHz 2Channel 8Pin

类似代替

JFET 输入运算放大器，TL070 和 TL080 系列Texas Instruments 普遍使用的高性能 JFET 输入、双极输出运算放大器，具有低输入偏置电流和高转换速率。 这些运算放大器具有低噪声和低失真，适合用于广泛的音频和信号处理应用。 高输入阻抗使其成为必须最小化电路负载的应用的理想选择。 单一 TL071 和 TL081 设备提供偏移调整和外部补偿选项。• 低输入偏置和补偿电流 • 广泛的电压范围：±5 至 ±15V • 低噪音：1 kHz 时典型值为 18nV/√Hz • 高转换速率：13 V/μs（典型） • 低总谐波畸变：0.003%（典型） • 提供单路、双路和四路设备 ### 运算放大器，Texas Instruments

TL072IPE4和TL072CP的区别

型号： TL072IP

品牌： 德州仪器

封装： SOIC 3MHz 2Channel 8Pin

类似代替

TEXAS INSTRUMENTS  TL072IP  运算放大器, 双路, 3 MHz, 2个放大器, 13 V/µs, 7V 至 36V, DIP, 8 引脚

TL072IPE4和TL072IP的区别

型号： TL072CPE4

品牌： 德州仪器

封装： SOIC 3MHz 2Channel 8Pin

类似代替

低噪声JFET输入运算放大器 LOW-NOISE JFET-INPUT OPERATIONAL AMPLIFIERS

TL072IPE4和TL072CPE4的区别
