THS4502CD

THS4502CD

TI(德州仪器) 电子元器件分类

Texas Instruments### 差分放大器，Texas Instruments

差分放大器，Texas Instruments

### 差分放大器，Texas Instruments


得捷:
IC OPAMP DIFF 1 CIRCUIT 8SOIC


立创商城:
THS4502CD


德州仪器TI:
High-Speed Fully-Differential Amplifiers with power-down


欧时:
### 差分放大器，Texas Instruments### 差分放大器，Texas Instruments


艾睿:
SP Amp DIFF AMP Single ±7.5V/15V 8-Pin SOIC Tube


安富利:
SP Amp DIFF AMP Single ±7.5V/15V 8-Pin SOIC Tube


Verical:
SP Amp DIFF AMP Single ±7.5V/15V 8-Pin SOIC Tube


Newark:
# TEXAS INSTRUMENTS  THS4502CD  Differential Amplifier, Wideband, 1 Amplifiers, -4 mV, 1.02 dB, 370 MHz, 0 °C, 70 °C


DeviceMart:
IC OPAMP DIFF 300MHZ SGL 8SOIC


THS4502CD中文资料参数规格
技术参数

输出电流 100mA @5V

供电电流 23 mA

电路数 1

通道数 1

耗散功率 1.02 W

共模抑制比 74 dB

输入补偿漂移 10.0 µV/K

带宽 370 MHz

转换速率 2.80 kV/μs

增益频宽积 300 MHz

输入补偿电压 1 mV

输入偏置电流 4 µA

可用通道 S

工作温度Max 70 ℃

工作温度Min 0 ℃

3dB带宽 370 MHz

增益带宽 300 MHz

耗散功率Max 1020 mW

共模抑制比Min 74 dB

电源电压Max 15V ~ 18V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 4.9 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-8

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

THS4502CD引脚图与封装图

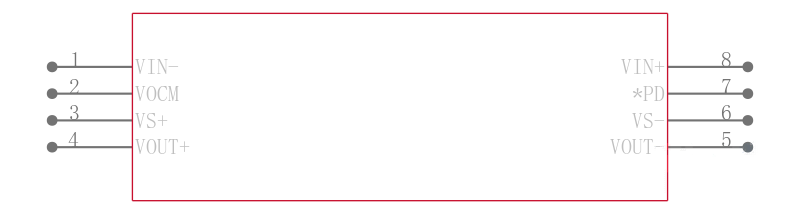

THS4502CD引脚图

THS4502CD引脚图

THS4502CD封装图

THS4502CD封装图

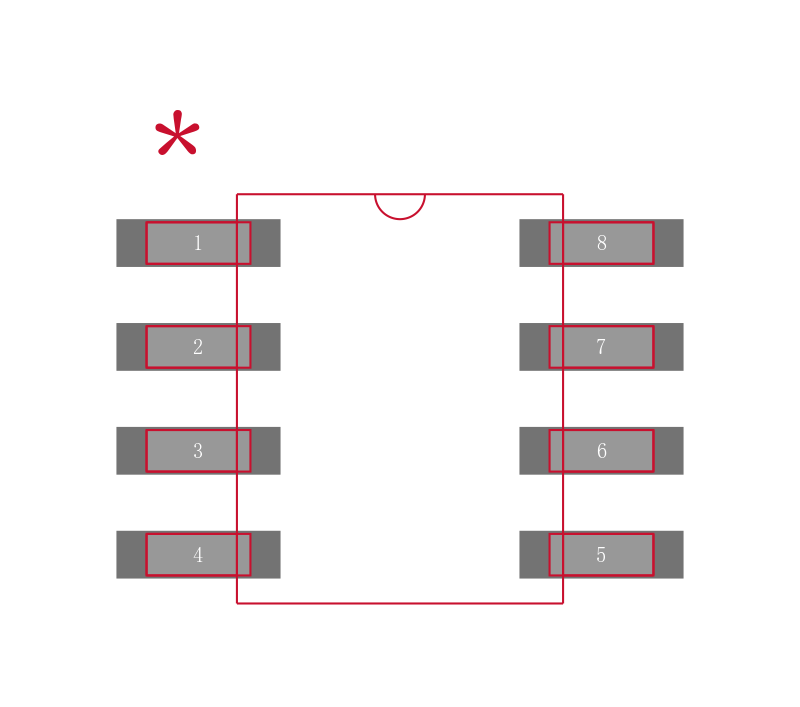

THS4502CD封装焊盘图

THS4502CD封装焊盘图

在线购买THS4502CD
型号 制造商 描述 购买
THS4502CD TI 德州仪器 Texas Instruments ### 差分放大器，Texas Instruments 搜索库存
替代型号THS4502CD
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： THS4502CD

品牌： TI 德州仪器

封装： SOIC 8Pin 2.8kV/us 1Channel

当前型号

Texas Instruments### 差分放大器，Texas Instruments

当前型号

型号： THS4502CDR

品牌： 德州仪器

封装： 8-SOIC 8Pin 2.8kV/us

完全替代

宽带宽，低失真全差动放大器 WIDEBAND, LOW-DISTORTION FULLY DIFFERENTIAL AMPLIFIERS

THS4502CD和THS4502CDR的区别

型号： THS4502CDG4

品牌： 德州仪器

封装： SOIC 300MHz 1Channel 8Pin

类似代替

具有断电功能的高速全差分放大器 8-SOIC 0 to 70

THS4502CD和THS4502CDG4的区别

型号： THS4502CDRG4

品牌： 德州仪器

封装： SOIC-8 8Pin 2.8kV/us

类似代替

宽带宽，低失真全差动放大器 WIDEBAND, LOW-DISTORTION FULLY DIFFERENTIAL AMPLIFIERS

THS4502CD和THS4502CDRG4的区别
