TLC2272CD

TLC2272CD

TI(德州仪器) 主动器件

LinCMOS 运算放大器### 运算放大器,Texas Instruments

LinCMOS


得捷:
IC CMOS 2 CIRCUIT 8SOIC


欧时:
### LinCMOS 运算放大器### 运算放大器,Texas Instruments


立创商城:
TLC2272CD


德州仪器TI:
Dual, Low-Noise, Rail-To-Rail Operational Amplifier


艾睿:
Op Amp Dual Low Noise Amplifier R-R O/P ±8V/16V 8-Pin SOIC Tube


安富利:
OP Amp Dual GP R-R O/P ±8V/16V 8-Pin SOIC Tube


Chip1Stop:
Low NoiseDual Low-Noise Rail-To-Rail Operational Amplifier OP Amp Dual GP R-R O/P A?A±8V/16V 8-Pin SOIC Tube


Verical:
Op Amp Dual Low Noise Amplifier R-R O/P ±8V/16V 8-Pin SOIC Tube


Newark:
# TEXAS INSTRUMENTS  TLC2272CD  Operational Amplifier, Dual, 2 Amplifier, 2.18 MHz, 3.6 V/µs, ± 2.2V to ± 8V, SOIC, 8 Pins


力源芯城:
双路,低噪声,满电源幅度运放


Win Source:
IC OPAMP GP 2.25MHZ RRO 8SOIC


DeviceMart:
IC OPAMP GP R-R 2.25MHZ 8SOIC


TLC2272CD中文资料参数规格
技术参数

电源电压DC 8.00 V

输出电流 ≤50 mA

供电电流 2.4 mA

电路数 2

通道数 2

针脚数 8

共模抑制比 70 dB

输入补偿漂移 2.00 µV/K

带宽 2.18 MHz

转换速率 3.60 V/μs

增益频宽积 2.18 MHz

过温保护 No

输入补偿电压 300 µV

输入偏置电流 1 pA

工作温度Max 70 ℃

工作温度Min 0 ℃

增益带宽 2.25 MHz

共模抑制比Min 70 dB

电源电压Max 8 V

电源电压Min 4.4 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 4.9 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-8

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 车用, 工业, 后勤, 便携式器材

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

TLC2272CD引脚图与封装图

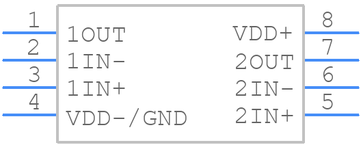

TLC2272CD引脚图

TLC2272CD引脚图

TLC2272CD封装图

TLC2272CD封装图

TLC2272CD封装焊盘图

TLC2272CD封装焊盘图

在线购买TLC2272CD
型号 制造商 描述 购买
TLC2272CD TI 德州仪器 LinCMOS 运算放大器 ### 运算放大器,Texas Instruments 搜索库存
替代型号TLC2272CD
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: TLC2272CD

品牌: TI 德州仪器

封装: SOIC 2.18MHz 2Channel 8Pin

当前型号

LinCMOS 运算放大器### 运算放大器,Texas Instruments

当前型号

型号: TLC2272CDR

品牌: 德州仪器

封装: SOIC 2.18MHz 2Channel 8Pin

完全替代

TEXAS INSTRUMENTS  TLC2272CDR.  运算放大器, 双路, 2.18 MHz, 2个放大器, 3.6 V/µs, ± 2.2V 至 ± 8V, SOIC, 8 引脚

TLC2272CD和TLC2272CDR的区别

型号: TLC2272ACD

品牌: 德州仪器

封装: SOIC 2.18MHz 2Channel 8Pin

完全替代

LinCMOS 运算放大器### 运算放大器,Texas Instruments

TLC2272CD和TLC2272ACD的区别

型号: TLC2272MDG4

品牌: 德州仪器

封装: SOIC 8Pin 3.6V/us 2Channel

完全替代

轨到轨低噪声高级 LinCMOS™ 双路运算放大器 8-SOIC

TLC2272CD和TLC2272MDG4的区别
