TLC081CP

TLC081CP

TI(德州仪器) 主动器件

BiMOS 运算放大器,TLC070 和 TLC080 系列### 运算放大器,Texas Instruments

BiMOS ,TLC070 和 TLC080 系列


得捷:
IC OPAMP GP 1 CIRCUIT 8DIP


立创商城:
TLC081CP


德州仪器TI:
Single, 16-V, 10-MHz, In to V- op amp


欧时:
Texas Instruments 运算放大器 TLC081CP 双 精确, 10MHz增益带宽积, 4.5 → 16 V单电源电压, 8引脚


艾睿:
OP Amp Single GP ±8V/16V 8-Pin PDIP Tube


安富利:
OP Amp Single GP ±8V/16V 8-Pin PDIP Tube


Chip1Stop:
Wide BandwidthSingle Wide Bandwidth High Output Drive Single Supply Op Amp OP Amp Single GP ±8V/16V 8-Pin PDIP Tube


Verical:
Op Amp Single Wideband Amplifier ±8V/16V 8-Pin PDIP Tube


Newark:
# TEXAS INSTRUMENTS  TLC081CP  Operational Amplifier, Single, 1 Amplifier, 10 MHz, 16 V/µs, ± 2.25V to ± 8V, DIP, 8 Pins


DeviceMart:
IC OPAMP GP 10MHZ SGL 8DIP


TLC081CP中文资料参数规格
技术参数

输出电流 57mA @5V

供电电流 1.9 mA

电路数 1

通道数 1

耗散功率 1.2 W

共模抑制比 80 dB

输入补偿漂移 1.20 µV/K

带宽 10 MHz

转换速率 16.0 V/μs

增益频宽积 10 MHz

输入补偿电压 390 µV

输入偏置电流 2 pA

工作温度Max 70 ℃

工作温度Min 0 ℃

增益带宽 10 MHz

耗散功率Max 1200 mW

共模抑制比Min 80 dB

电源电压 4.5V ~ 16V

电源电压Max 16 V

电源电压Min 4.5 V

封装参数

安装方式 Through Hole

引脚数 8

封装 PDIP-8

外形尺寸

长度 10.16 mm

宽度 6.6 mm

高度 4.57 mm

封装 PDIP-8

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

TLC081CP引脚图与封装图

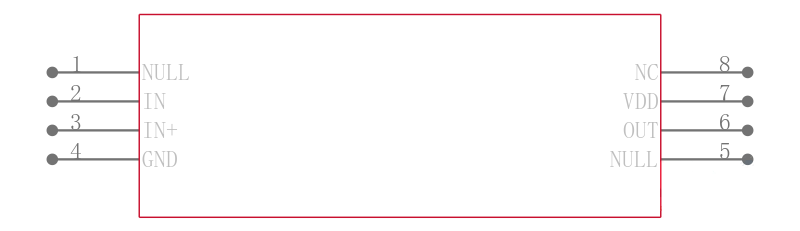

TLC081CP引脚图

TLC081CP引脚图

TLC081CP封装图

TLC081CP封装图

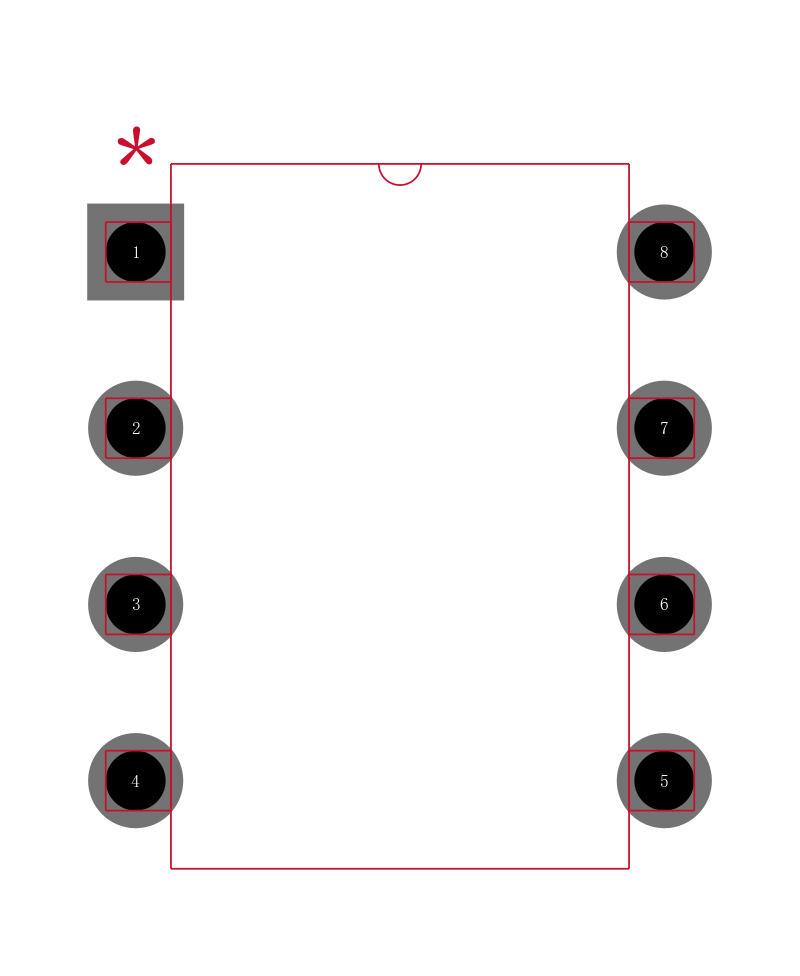

TLC081CP封装焊盘图

TLC081CP封装焊盘图

在线购买TLC081CP
型号 制造商 描述 购买
TLC081CP TI 德州仪器 BiMOS 运算放大器,TLC070 和 TLC080 系列 ### 运算放大器,Texas Instruments 搜索库存
替代型号TLC081CP
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: TLC081CP

品牌: TI 德州仪器

封装: SOIC 10MHz 1Channel 8Pin

当前型号

BiMOS 运算放大器,TLC070 和 TLC080 系列### 运算放大器,Texas Instruments

当前型号

型号: TLC081AIP

品牌: 德州仪器

封装: SOIC 10MHz 1Channel 8Pin

类似代替

BiMOS 运算放大器,TLC070 和 TLC080 系列### 运算放大器,Texas Instruments

TLC081CP和TLC081AIP的区别

型号: TLC081IP

品牌: 德州仪器

封装: SOIC 10MHz 1Channel 8Pin

类似代替

家庭宽带宽高输出驱动单电源运算放大器 FAMILY OF WIDE-BANDWIDTH HIGH-OUTPUT-DRIVE SINGLE SUPPLY OPERATIONAL AMPLIFIERS

TLC081CP和TLC081IP的区别

型号: TLC081IPE4

品牌: 德州仪器

封装: SOIC 8Pin 16V/us 1Channel

类似代替

家庭宽带宽高输出驱动单电源运算放大器 FAMILY OF WIDE BANDWIDTH HIGH OUTPUT DRIVE SINGLE SUPPLY OPERATIONAL AMPLIFIERS

TLC081CP和TLC081IPE4的区别
