THS3202D

THS3202D

TI(德州仪器) 主动器件

Texas Instruments 系列电流反馈运算放大器。 电流反馈运算放大器采用电路拓扑,速度快于电压模式设备,从而实现更好的高频性能。 它们特别适用于具有适度直流精确度要求的高度和视频应用。### 运算放大器,Texas Instruments

电流反馈

Texas Instruments 系列电流反馈运算放大器。 电流反馈运算放大器采用电路拓扑,速度快于电压模式设备,从而实现更好的高频性能。 它们特别适用于具有适度直流精确度要求的高度和视频应用。


得捷:
IC OPAMP CFA 2 CIRCUIT 8SOIC


立创商城:
THS3202D


欧时:
### 电流反馈运算放大器Texas Instruments 系列电流反馈运算放大器。 电流反馈运算放大器采用电路拓扑,速度快于电压模式设备,从而实现更好的高频性能。 它们特别适用于具有适度直流精确度要求的高度和视频应用。### 运算放大器,Texas Instruments


贸泽:
高速运算放大器 2GHz Current Feedback Amplifier


e络盟:
运算放大器, 双路, 2个放大器, 2 GHz, 9000 V/µs, ± 3.3V 至 ± 7.5V, SOIC, 8 引脚


艾睿:
Op Amp Dual High Speed Amplifier ±7.5V/15V 8-Pin SOIC Tube


安富利:
OP Amp Dual Current Fdbk ±7.5V/15V 8-Pin SOIC Tube


Verical:
Op Amp Dual High Speed Amplifier ±7.5V/15V 8-Pin SOIC Tube


Newark:
# TEXAS INSTRUMENTS  THS3202D  Operational Amplifier, Dual, 2 GHz, 2, 9000 V/ s, 3.3V to 7.5V, SOIC, 8


力源芯城:
2G低失真电流反馈运放


DeviceMart:
IC OPAMP CFB 2GHZ DUAL 8SOIC


THS3202D中文资料参数规格
技术参数

电源电压DC 15.0 V

供电电流 15 mA

电路数 2

通道数 2

针脚数 8

耗散功率 1320 mW

共模抑制比 60 dB

输入补偿漂移 10.0 µV/K

带宽 2 GHz

转换速率 9.00 kV/μs

增益频宽积 2000 MHz

输入补偿电压 700 µV

输入偏置电流 14 µA

可用通道 D

工作温度Max 85 ℃

工作温度Min -40 ℃

3dB带宽 2 GHz

增益带宽 1800 MHz

耗散功率Max 1320 mW

共模抑制比Min 60 dB

电源电压Max 15 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 4.9 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Each

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

THS3202D引脚图与封装图

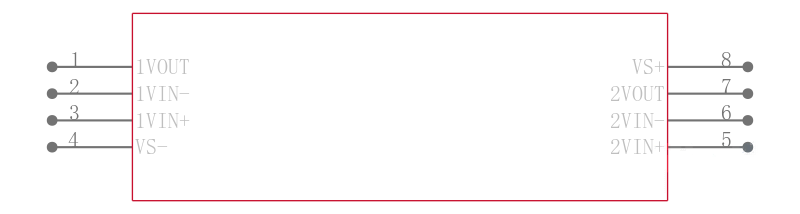

THS3202D引脚图

THS3202D引脚图

THS3202D封装图

THS3202D封装图

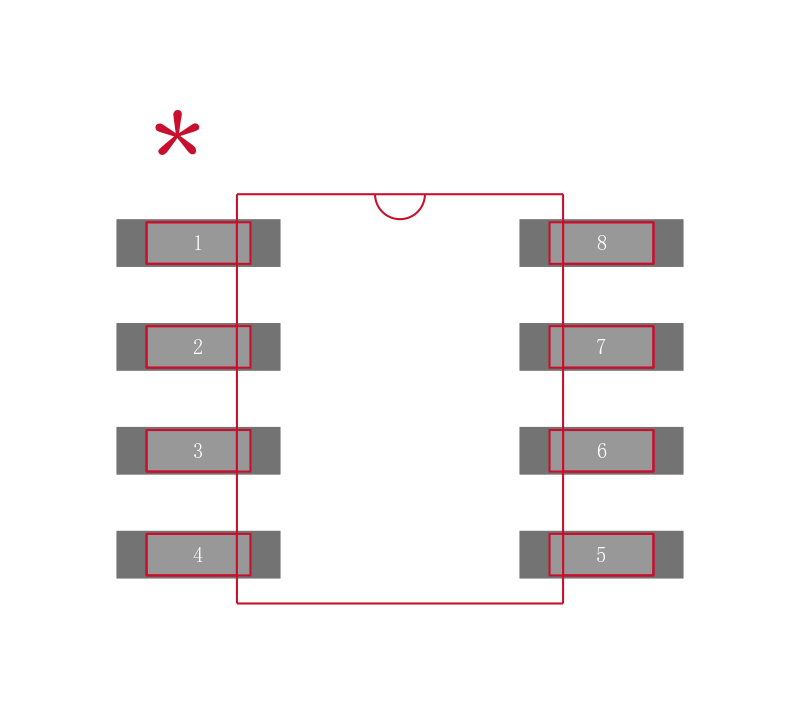

THS3202D封装焊盘图

THS3202D封装焊盘图

在线购买THS3202D
型号 制造商 描述 购买
THS3202D TI 德州仪器 Texas Instruments 系列电流反馈运算放大器。 电流反馈运算放大器采用电路拓扑,速度快于电压模式设备,从而实现更好的高频性能。 它们特别适用于具有适度直流精确度要求的高度和视频应用。 ### 运算放大器,Texas Instruments 搜索库存
替代型号THS3202D
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: THS3202D

品牌: TI 德州仪器

封装: SOIC 2GHz 2Channel 8Pin

当前型号

Texas Instruments 系列电流反馈运算放大器。 电流反馈运算放大器采用电路拓扑,速度快于电压模式设备,从而实现更好的高频性能。 它们特别适用于具有适度直流精确度要求的高度和视频应用。### 运算放大器,Texas Instruments

当前型号

型号: THS3202DGN

品牌: 德州仪器

封装: MSOP 2GHz 2Channel 8Pin

类似代替

TEXAS INSTRUMENTS  THS3202DGN  运算放大器, 双路, 2 GHz, 2个放大器, 9000 V/µs, ± 3.3V 至 ± 7.5V, MSOP, 8 引脚

THS3202D和THS3202DGN的区别

型号: LMH6643MA

品牌: 德州仪器

封装: SOIC 130MHz 2Channel 8Pin

类似代替

TEXAS INSTRUMENTS  LMH6643MA.  运算放大器, 双路, 130 MHz, 2个放大器, 135 V/µs, 2.7V 至 12.8V, SOIC, 8 引脚

THS3202D和LMH6643MA的区别

型号: LMH6643MAX

品牌: 德州仪器

封装: SOIC 8Pin 135V/us 2Channel

类似代替

LMH6642 / LMH6643 / LMH6644低功耗,为130MHz , 75毫安轨到轨输出放大器 LMH6642/LMH6643/LMH6644 Low Power, 130MHz, 75mA Rail-to-Rail Output Amplifiers

THS3202D和LMH6643MAX的区别
