THS3125ID

THS3125ID

TI(德州仪器) 电子元器件分类

Texas Instruments 系列电流反馈运算放大器。 电流反馈运算放大器采用电路拓扑,速度快于电压模式设备,从而实现更好的高频性能。 它们特别适用于具有适度直流精确度要求的高度和视频应用。### 运算放大器,Texas Instruments

电流反馈运算放大器

Texas Instruments 系列电流反馈运算放大器。 电流反馈运算放大器采用电路拓扑,速度快于电压模式设备,从而实现更好的高频性能。 它们特别适用于具有适度直流精确度要求的高度和视频应用。


立创商城:
THS3125ID


德州仪器TI:
Dual, High Output Current, 120-MHz Amplifier With Shutdown


得捷:
IC OPAMP CFA 2 CIRCUIT 14SOIC


欧时:
### 电流反馈运算放大器Texas Instruments 系列电流反馈运算放大器。 电流反馈运算放大器采用电路拓扑,速度快于电压模式设备,从而实现更好的高频性能。 它们特别适用于具有适度直流精确度要求的高度和视频应用。### 运算放大器,Texas Instruments


艾睿:
OP Amp Dual Current Fdbk ±15V/30V 14-Pin SOIC Tube


安富利:
OP Amp Dual Current Fdbk ±15V/30V 14-Pin SOIC Tube


Verical:
Op Amp Dual High Speed Amplifier ±15V/30V 14-Pin SOIC Tube


Win Source:
IC OPAMP CFA 160MHZ 14SOIC


THS3125ID中文资料参数规格
技术参数

供电电流 8.4 mA

电路数 2

通道数 2

耗散功率 1.88 W

共模抑制比 58 dB

输入补偿漂移 10.0 µV/K

带宽 160 MHz

转换速率 1.55 kV/μs

增益频宽积 138 MHz

输入补偿电压 4.4 mV

输入偏置电流 6 µA

可用通道 D

工作温度Max 85 ℃

工作温度Min -40 ℃

3dB带宽 160 MHz

耗散功率Max 1880 mW

共模抑制比Min 58 dB

电源电压Max 30 V

电源电压Min 10 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.75 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

THS3125ID引脚图与封装图

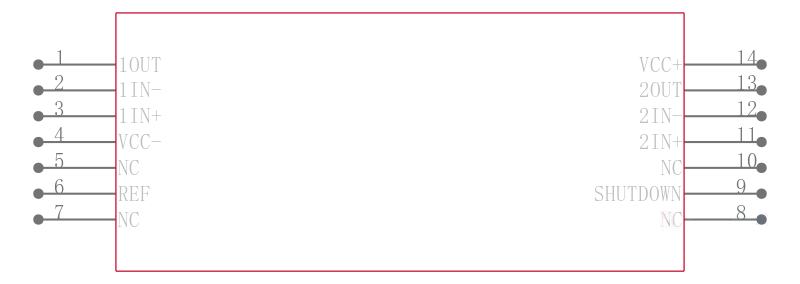

THS3125ID引脚图

THS3125ID引脚图

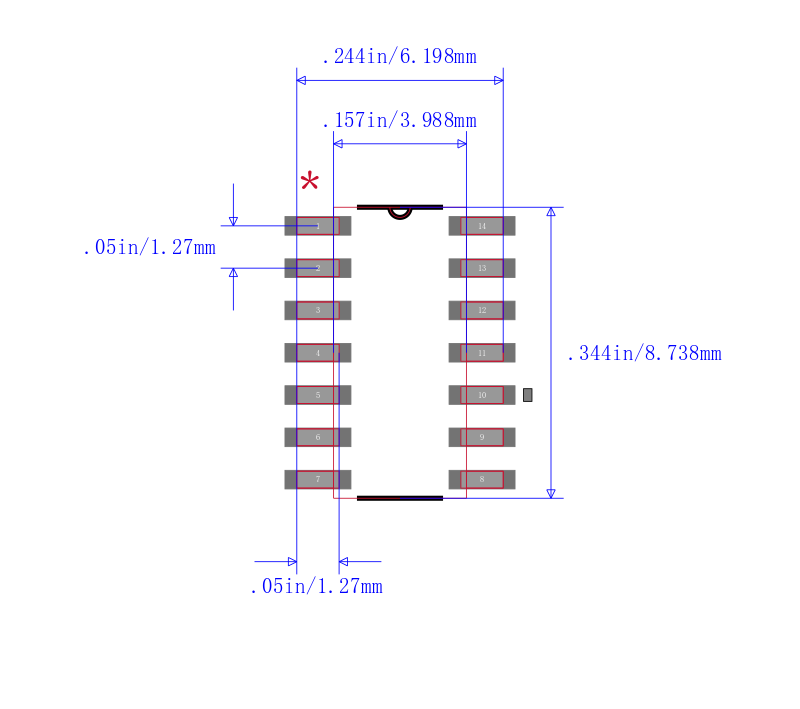

THS3125ID封装图

THS3125ID封装图

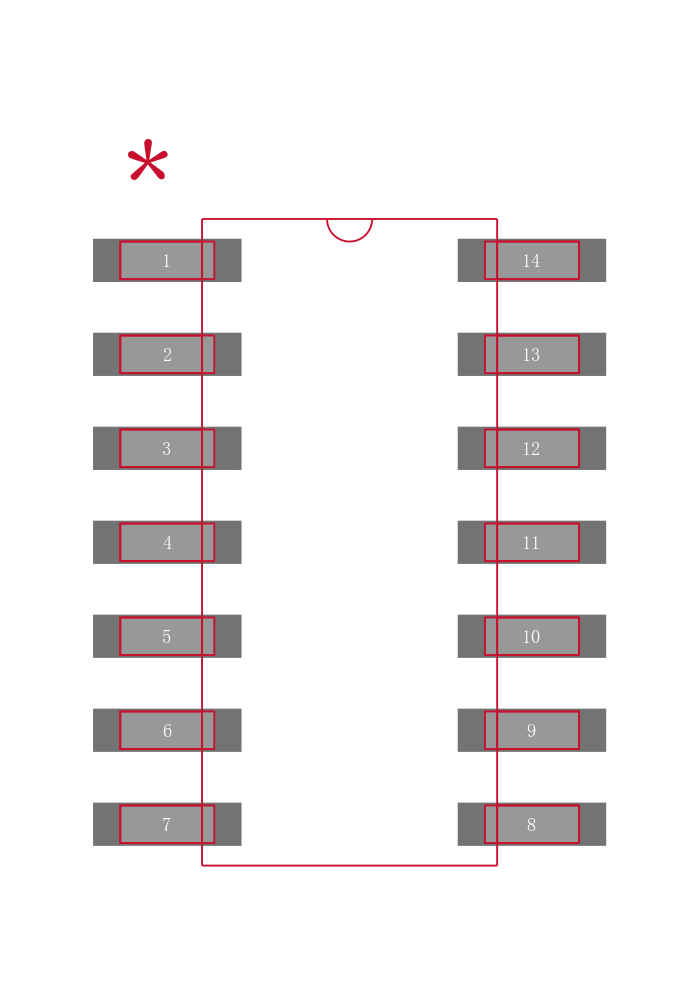

THS3125ID封装焊盘图

THS3125ID封装焊盘图

在线购买THS3125ID
型号 制造商 描述 购买
THS3125ID TI 德州仪器 Texas Instruments 系列电流反馈运算放大器。 电流反馈运算放大器采用电路拓扑,速度快于电压模式设备,从而实现更好的高频性能。 它们特别适用于具有适度直流精确度要求的高度和视频应用。 ### 运算放大器,Texas Instruments 搜索库存
替代型号THS3125ID
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: THS3125ID

品牌: TI 德州仪器

封装: SOIC 14Pin 1.55kV/us 2Channel

当前型号

Texas Instruments 系列电流反馈运算放大器。 电流反馈运算放大器采用电路拓扑,速度快于电压模式设备,从而实现更好的高频性能。 它们特别适用于具有适度直流精确度要求的高度和视频应用。### 运算放大器,Texas Instruments

当前型号

型号: THS3125IDRG4

品牌: 德州仪器

封装: SOIC-14 14Pin

类似代替

低噪声,高速450毫安电流反馈型放大器 LOW-NOISE, HIGH-SPEED, 450 mA CURRENT FEEDBACK AMPLIFIERS

THS3125ID和THS3125IDRG4的区别

型号: THS3125CD

品牌: 德州仪器

封装: SOIC-14 14Pin

类似代替

低噪声,高速450毫安电流反馈型放大器 LOW-NOISE, HIGH-SPEED, 450 mA CURRENT FEEDBACK AMPLIFIERS

THS3125ID和THS3125CD的区别

型号: THS3125CDR

品牌: 德州仪器

封装: 14Pin 1.55kV/us

类似代替

低噪声,高速450毫安电流反馈型放大器 LOW-NOISE, HIGH-SPEED, 450 mA CURRENT FEEDBACK AMPLIFIERS

THS3125ID和THS3125CDR的区别
