供电电流 600 µA
电路数 4
通道数 4
耗散功率 1600 mW
共模抑制比 64dB ~ 84dB
输入补偿漂移 400 nV/K
带宽 2.80 MHz
转换速率 1.50 V/μs
增益频宽积 2.8 MHz
过温保护 No
输入补偿电压 250 µV
输入偏置电流 2.5 pA
工作温度Max 125 ℃
工作温度Min 40 ℃
增益带宽 2.8 MHz
耗散功率Max 1600 mW
共模抑制比Min 64 dB
电源电压Max 6 V
电源电压Min 2.7 V
安装方式 Through Hole
引脚数 16
封装 PDIP-16
长度 19.3 mm
宽度 6.35 mm
高度 4.57 mm
封装 PDIP-16
工作温度 0℃ ~ 70℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free

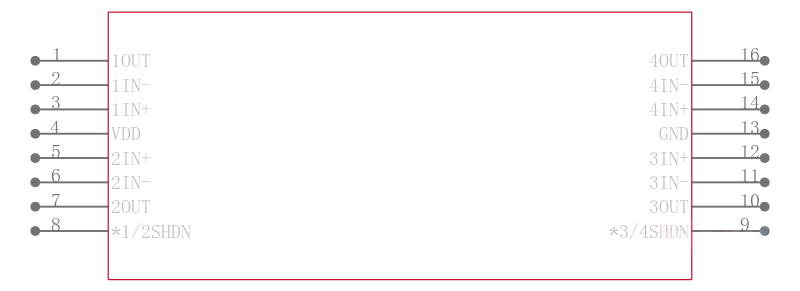

TLV2475CN引脚图
TLV2475CN封装图

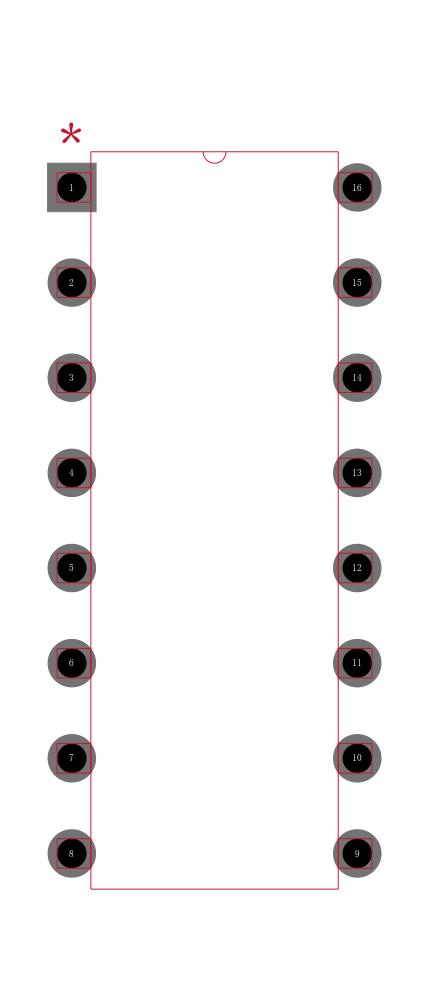

TLV2475CN封装焊盘图
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TLV2475CN | TI 德州仪器 | 家庭600レA /通道2.8MHz轨到轨输入/输出高驱动运算放大器，带有关断 FAMILY OF 600レA/Ch 2.8MHz RAIL-TO-RAIL INPUT/OUTPUT HIGH-DRIVE OPERATIONAL AMPLIFIERS WITH SHUTDOWN | 搜索库存 |
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TLV2475CN 品牌： TI 德州仪器 封装： SOIC 16Pin 1.5V/us 4Channel | 当前型号 | 家庭600レA /通道2.8MHz轨到轨输入/输出高驱动运算放大器，带有关断 FAMILY OF 600レA/Ch 2.8MHz RAIL-TO-RAIL INPUT/OUTPUT HIGH-DRIVE OPERATIONAL AMPLIFIERS WITH SHUTDOWN | 当前型号 |
| 型号： TLV2475AIN 品牌： 德州仪器 封装： SOIC 2.8MHz 4Channel 16Pin | 类似代替 | 家庭为600mA /通道2.8MHz轨到轨输入/输出高驱动运算放大器，带有关断 FAMILY OF 600mA/Ch 2.8MHz RAIL-TO-RAIL INPUT/OUTPUT HIGH-DRIVE OPERATIONAL AMPLIFIERS WITH SHUTDOWN | TLV2475CN和TLV2475AIN的区别 |
| 型号： TLV2475AINE4 品牌： 德州仪器 封装： SOIC 16Pin 1.5V/us 4Channel | 类似代替 | FAMILY 600毫安/通道280 MHz的轨到轨输入/输出高驱动运算放大器，带有关断 FAMILY OF 600-mA/Ch 2.8-MHz RAIL-TO-RAIL INPUT/OUTPUT HIGH-DRIVE OPERATIONAL AMPLIFIERS WITH SHUTDOWN | TLV2475CN和TLV2475AINE4的区别 |
| 型号： TLV2475INE4 品牌： 德州仪器 封装： SOIC 16Pin 1.4V/us 4Channel | 类似代替 | FAMILY 600毫安/通道280 MHz的轨到轨输入/输出高驱动运算放大器，带有关断 FAMILY OF 600-mA/Ch 2.8-MHz RAIL-TO-RAIL INPUT/OUTPUT HIGH-DRIVE OPERATIONAL AMPLIFIERS WITH SHUTDOWN | TLV2475CN和TLV2475INE4的区别 |
