TLV2444AIPW

TLV2444AIPW

TI(德州仪器) 主动器件

高级LinCMOS轨到轨输出,宽输入电压运算放大器 Advanced LinCMOS RAIL-TO-RAIL OUTPUT WIDE-INPUT-VOLTAGE OPERATIONAL AMPLIFIERS

CMOS 放大器 4 电路 满摆幅 14-TSSOP


立创商城:
TLV2444AIPW


德州仪器TI:
Advanced LinCMOS™ rail-to-rail output wide-input-voltage quad precision op amp


得捷:
IC CMOS 4 CIRCUIT 14TSSOP


艾睿:
Op Amp Quad Low Power Amplifier R-R O/P ±5V/10V 14-Pin TSSOP Tube


安富利:
OP Amp Quad GP R-R O/P ±5V/10V 14-Pin TSSOP Tube


Verical:
Op Amp Quad Low Power Amplifier R-R O/P ±5V/10V 14-Pin TSSOP Tube


TLV2444AIPW中文资料参数规格
技术参数

输出电流 ≤50 mA

供电电流 750 µA

电路数 4

通道数 4

耗散功率 0.72 W

共模抑制比 70 dB

输入补偿漂移 2.00 µV/K

带宽 1.75 MHz

转换速率 1.40 V/μs

增益频宽积 1.81 MHz

输入补偿电压 300 µV

输入偏置电流 1 pA

工作温度Max 125 ℃

工作温度Min -40 ℃

增益带宽 1.81 MHz

耗散功率Max 720 mW

共模抑制比Min 70 dB

电源电压Max 9V ~ 11V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 TSSOP-14

外形尺寸

宽度 4.4 mm

高度 1.05 mm

封装 TSSOP-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TLV2444AIPW引脚图与封装图

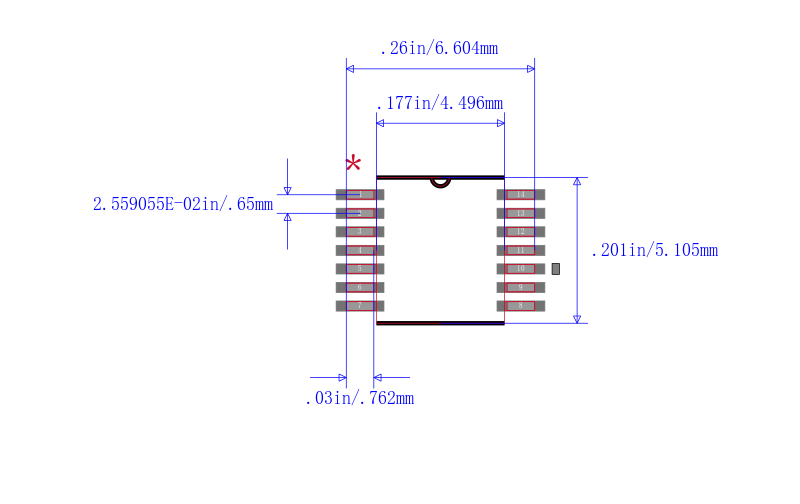

TLV2444AIPW封装图

TLV2444AIPW封装图

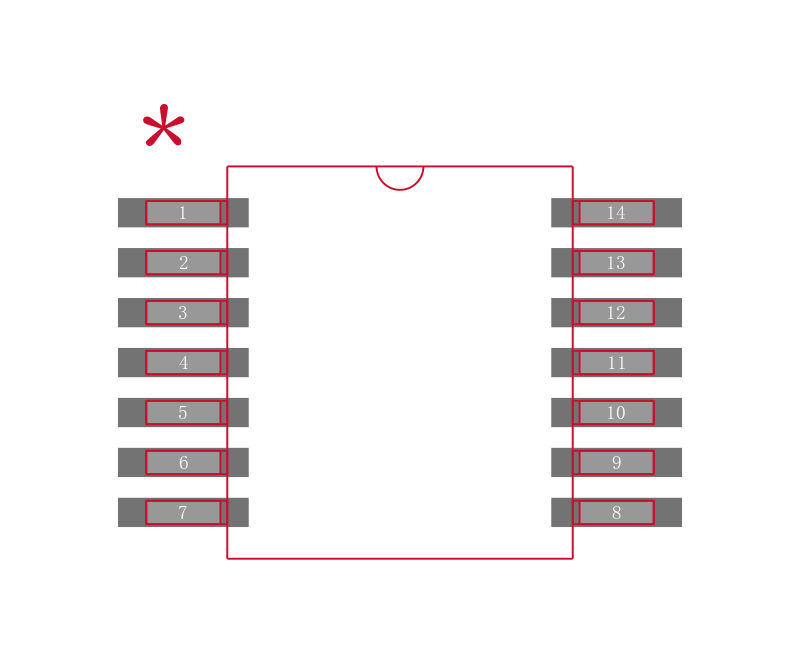

TLV2444AIPW封装焊盘图

TLV2444AIPW封装焊盘图

在线购买TLV2444AIPW
型号 制造商 描述 购买
TLV2444AIPW TI 德州仪器 高级LinCMOS轨到轨输出,宽输入电压运算放大器 Advanced LinCMOS RAIL-TO-RAIL OUTPUT WIDE-INPUT-VOLTAGE OPERATIONAL AMPLIFIERS 搜索库存
替代型号TLV2444AIPW
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: TLV2444AIPW

品牌: TI 德州仪器

封装: TSSOP 1.81MHz 4Channel 14Pin

当前型号

高级LinCMOS轨到轨输出,宽输入电压运算放大器 Advanced LinCMOS RAIL-TO-RAIL OUTPUT WIDE-INPUT-VOLTAGE OPERATIONAL AMPLIFIERS

当前型号

型号: TLV2444IPWR

品牌: 德州仪器

封装: TSSOP 14Pin 1.4V/us 4Channel

完全替代

高级LinCMOS轨到轨输出,宽输入电压运算放大器 Advanced LinCMOS RAIL-TO-RAIL OUTPUT WIDE-INPUT-VOLTAGE OPERATIONAL AMPLIFIERS

TLV2444AIPW和TLV2444IPWR的区别

型号: TLV2444AIPWRG4

品牌: 德州仪器

封装: TSSOP 14Pin 1.4V/us 4Channel

完全替代

高级LinCMOS轨到轨输出,宽输入电压运算放大器 Advanced LinCMOS RAIL-TO-RAIL OUTPUT WIDE-INPUT-VOLTAGE OPERATIONAL AMPLIFIERS

TLV2444AIPW和TLV2444AIPWRG4的区别

型号: TLV2444AIPWG4

品牌: 德州仪器

封装: TSSOP 1.81MHz 4Channel 14Pin

完全替代

高级LinCMOS轨到轨输出,宽输入电压运算放大器 Advanced LinCMOS RAIL-TO-RAIL OUTPUT WIDE-INPUT-VOLTAGE OPERATIONAL AMPLIFIERS

TLV2444AIPW和TLV2444AIPWG4的区别
