TLV2772AID

TLV2772AID

TI(德州仪器) 主动器件

CMOS 运算放大器### 运算放大器,Texas Instruments

低电压高速 CMOS


得捷:
IC CMOS 2 CIRCUIT 8SOIC


立创商城:
TLV2772AID


德州仪器TI:
Dual, 5.5-V, 5.1-MHz, 1.6-mV offset, high slew rate 10.5-V/μs operational amplifier


欧时:
### 低电压高速 CMOS 运算放大器### 运算放大器,Texas Instruments


贸泽:
运算放大器 - 运放 Dual 2.7V Rail-Rail


e络盟:
TEXAS INSTRUMENTS  TLV2772AID  运算放大器, 双路, 5.1 MHz, 2个放大器, 6 V/µs, 2.5V 至 6V, SOIC, 8 引脚


艾睿:
Op Amp Dual High Output Current Amplifier R-R O/P ±3V/6V 8-Pin SOIC Tube


安富利:
OP Amp Dual GP R-R O/P ±3V/6V 8-Pin SOIC Tube


Verical:
Op Amp Dual High Output Current Amplifier R-R O/P ±3V/6V 8-Pin SOIC Tube


Newark:
# TEXAS INSTRUMENTS  TLV2772AID  Operational Amplifier, Dual, 5.1 MHz, 2, 6 V/ s, 2.5V to 6V, SOIC, 8


力源芯城:
2.7V高转换速率,满幅度输出带关断双运放


DeviceMart:
IC OPAMP GP R-R 5.1MHZ 8SOIC


Win Source:
IC OPAMP GP 5.1MHZ RRO 8SOIC


TLV2772AID中文资料参数规格
技术参数

输出电流 ≤50 mA

供电电流 1 mA

电路数 2

通道数 2

针脚数 8

耗散功率 725 mW

共模抑制比 70 dB

输入补偿漂移 2.00 µV/K

带宽 5.1 MHz

转换速率 10.5 V/μs

增益频宽积 5.1 MHz

输入补偿电压 500 µV

输入偏置电流 2 pA

工作温度Max 125 ℃

工作温度Min -40 ℃

增益带宽 5.1 MHz

耗散功率Max 725 mW

共模抑制比Min 70 dB

电源电压 2.5V ~ 6V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 4.9 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

TLV2772AID引脚图与封装图

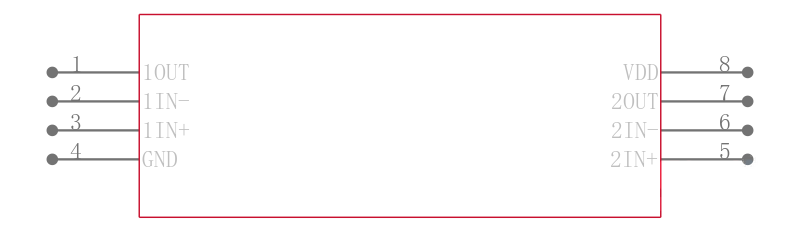

TLV2772AID引脚图

TLV2772AID引脚图

TLV2772AID封装图

TLV2772AID封装图

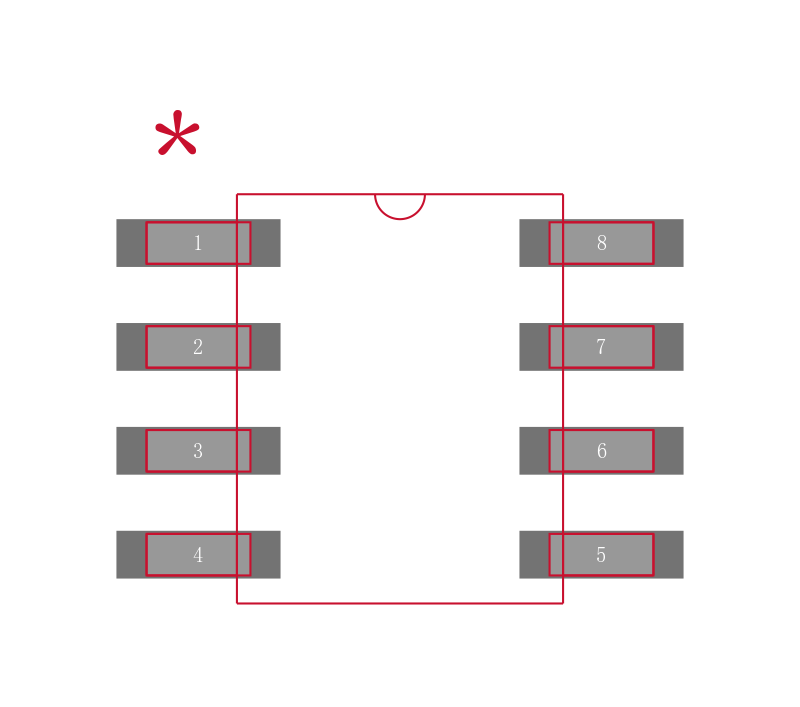

TLV2772AID封装焊盘图

TLV2772AID封装焊盘图

在线购买TLV2772AID
型号 制造商 描述 购买
TLV2772AID TI 德州仪器 CMOS 运算放大器 ### 运算放大器,Texas Instruments 搜索库存
替代型号TLV2772AID
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: TLV2772AID

品牌: TI 德州仪器

封装: SOIC 5.1MHz 2Channel 8Pin

当前型号

CMOS 运算放大器### 运算放大器,Texas Instruments

当前型号

型号: TLV2772AIDR

品牌: 德州仪器

封装: SOIC 5.1MHz 2Channel 8Pin

类似代替

家庭2.7 -V高转换率轨至轨输出运算放大器,带有关断 FAMILY OF 2.7-V HIGH-SLEW-RATE RAIL-TO-RAIL OUTPUT OPERATIONAL AMPLIFIERS WITH SHUTDOWN

TLV2772AID和TLV2772AIDR的区别

型号: TLV2772IDG4

品牌: 德州仪器

封装: SOIC 8Pin 10.5V/us 2Channel

类似代替

家庭2.7 -V高转换率轨至轨输出运算放大器,带有关断 FAMILY OF 2.7-V HIGH-SLEW-RATE RAIL-TO-RAIL OUTPUT OPERATIONAL AMPLIFIERS WITH SHUTDOWN

TLV2772AID和TLV2772IDG4的区别

型号: TLV2772AIDG4

品牌: 德州仪器

封装: SOIC 5.1MHz 2Channel 8Pin

类似代替

家庭的2.7高转换率轨至轨输出运算放大器,带有关断 FAMILY OF 2.7-HIGH-SLEW-RATE RAIL-TO-RAIL OUTPUT OPERATIONAL AMPLIFIERS WITH SHUTDOWN

TLV2772AID和TLV2772AIDG4的区别
