TIP32A中文资料参数规格
技术参数
额定电压DC -60.0 V
额定电流 -3.00 A
针脚数 3
极性 Dual N-Channel, Dual P-Channel, P-Channel
耗散功率 2 W
击穿电压集电极-发射极 60 V
最小电流放大倍数hFE 10 @3A, 4V
额定功率Max 2 W
直流电流增益hFE 25
工作温度Max 150 ℃
工作温度Min -65 ℃
耗散功率Max 2000 mW
封装参数
安装方式 Through Hole
引脚数 3
封装 TO-220-3
外形尺寸
封装 TO-220-3
物理参数
材质 Silicon
工作温度 -65℃ ~ 150℃
其他
产品生命周期 Not Recommended for New Designs
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
海关信息
ECCN代码 EAR99
TIP32A引脚图与封装图

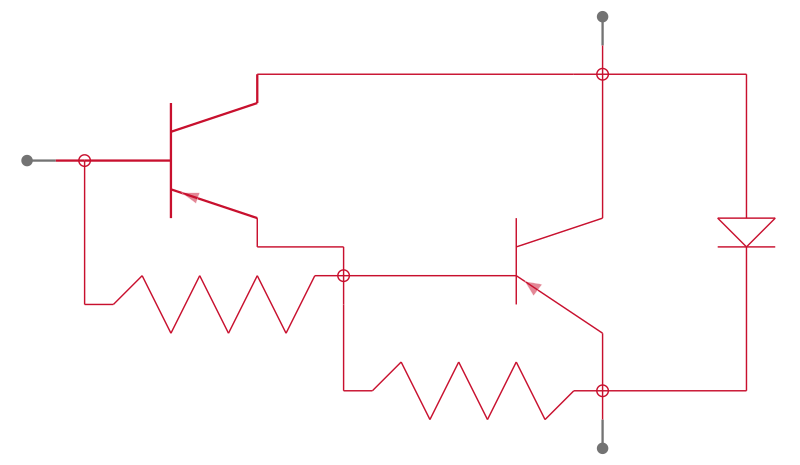

TIP32A引脚图

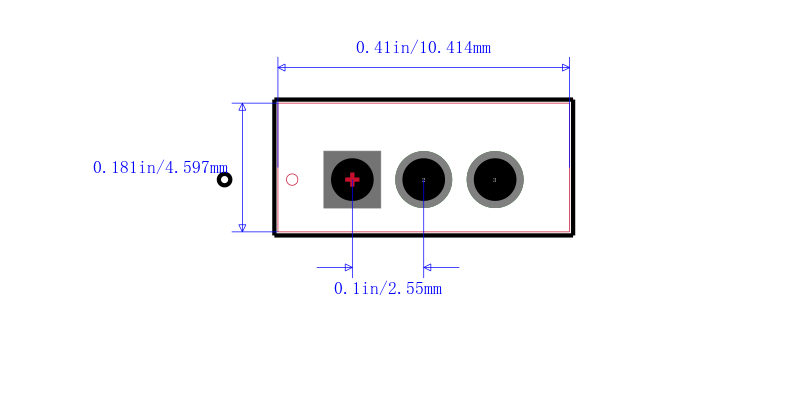

TIP32A封装图

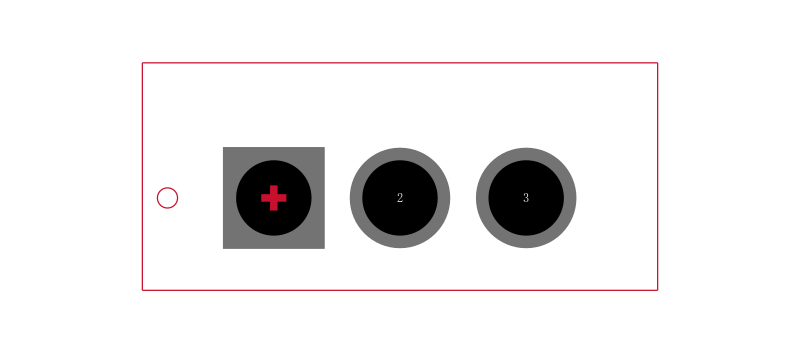

TIP32A封装焊盘图
在线购买TIP32A
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TIP32A | ST Microelectronics 意法半导体 | STMICROELECTRONICS TIP32A 单晶体管 双极, PNP, 60 V, 2 W, 3 A, 25 hFE | 搜索库存 |
替代型号TIP32A
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TIP32A 品牌： ST Microelectronics 意法半导体 封装： TO-220 Dual N-Channel -60V -3A 2000mW | 当前型号 | STMICROELECTRONICS TIP32A 单晶体管 双极, PNP, 60 V, 2 W, 3 A, 25 hFE | 当前型号 |
| 型号： TIP29A 品牌： 意法半导体 封装： TO-220 NPN 60V 1A 2000mW | 类似代替 | STMICROELECTRONICS TIP29A 单晶体管 双极, NPN, 60 V, 2 W, 1 A, 75 hFE | TIP32A和TIP29A的区别 |
| 型号： TIP29CG 品牌： 安森美 封装： TO-220 NPN 100V 1A 2000mW | 功能相似 | ON SEMICONDUCTOR TIP29CG. 射频双极晶体管 | TIP32A和TIP29CG的区别 |
| 型号： TIP32AG 品牌： 安森美 封装： TO-220 PNP -60V 3A 2000mW | 功能相似 | PNP 功率晶体管，ON Semiconductor### 标准带 NSV 前缀的制造商部件号具有汽车资格，符合 AEC-Q101 标准。### 双极性晶体管，On SemiconductorON Semiconductor 的各种双极晶体管，包括以下类别：小信号晶体管 通用晶体管 双 NPN 和 PNP 晶体管 功率晶体管 高电压晶体管 射频双极晶体管 低噪声，双匹配和复杂的双极晶体管 | TIP32A和TIP32AG的区别 |
