TL084CN中文资料参数规格
技术参数
电源电压DC 15.0 V
供电电流 1.4 mA
电路数 4
通道数 4
针脚数 14
带宽 3 MHz
转换速率 16.0 V/μs
增益频宽积 4 MHz
输入补偿电压 3 mV
输入偏置电流 20 pA
工作温度Max 70 ℃
工作温度Min 0 ℃
增益带宽 4 MHz
电源电压 6V ~ 36V
封装参数
安装方式 Through Hole
引脚数 14
封装 DIP-14
外形尺寸
封装 DIP-14
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
TL084CN引脚图与封装图

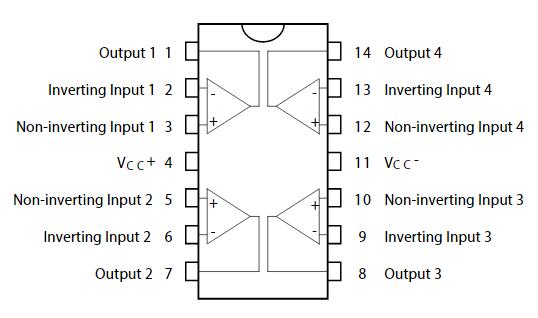

TL084CN引脚图

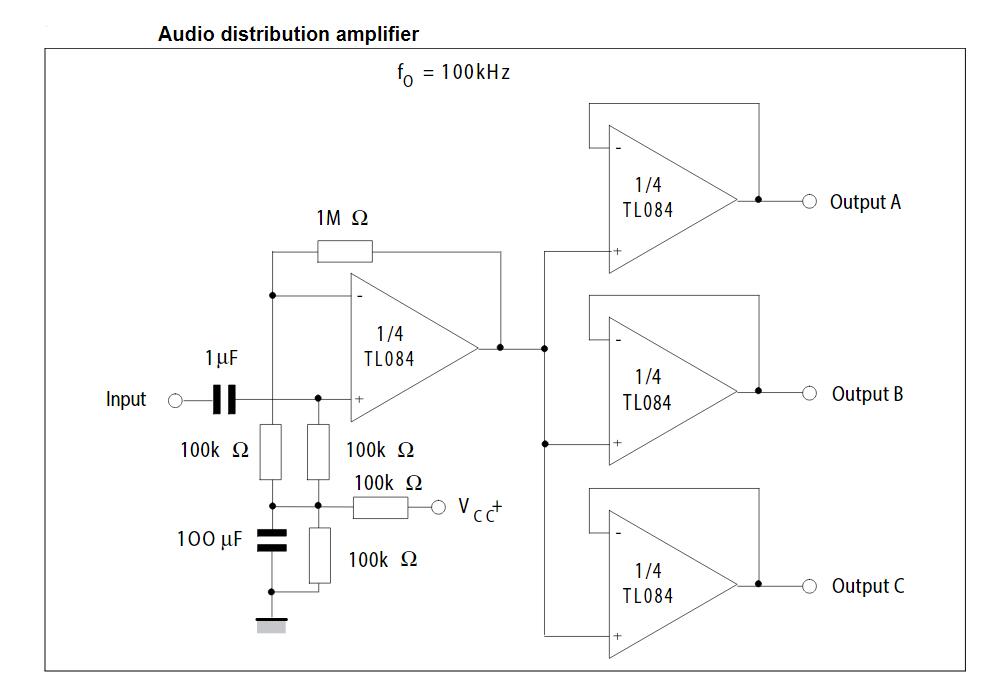

TL084CN电路图
在线购买TL084CN
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TL084CN | ST Microelectronics 意法半导体 | STMICROELECTRONICS TL084CN 运算放大器, 四路, 3 MHz, 4个放大器, 16 V/µs, 6V 至 36V, DIP, 14 引脚 | 搜索库存 |
替代型号TL084CN
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TL084CN 品牌： ST Microelectronics 意法半导体 封装： DIP 4MHz 4Channel 14Pin | 当前型号 | STMICROELECTRONICS TL084CN 运算放大器, 四路, 3 MHz, 4个放大器, 16 V/µs, 6V 至 36V, DIP, 14 引脚 | 当前型号 |
| 型号： AD713JNZ 品牌： 亚德诺 封装： SOIC 4MHz 4Channel 14Pin | 功能相似 | Analog Devices### 运算放大器，Analog Devices | TL084CN和AD713JNZ的区别 |
| 型号： TL084BCN 品牌： 德州仪器 封装： DIP 3MHz 4Channel 14Pin | 功能相似 | TEXAS INSTRUMENTS TL084BCN 运算放大器, 四路, 3 MHz, 4个放大器, 13 V/µs, 7V 至 36V, DIP, 14 引脚 | TL084CN和TL084BCN的区别 |
