电源电压DC 36.0 V
供电电流 1.4 mA
电路数 2
通道数 2
耗散功率 0.68 W
共模抑制比 75 dB
输入补偿漂移 18.0 µV/K
带宽 3 MHz
转换速率 13.0 V/μs
增益频宽积 3 MHz
输入补偿电压 3 mV
输入偏置电流 30 pA
工作温度Max 70 ℃
工作温度Min 0 ℃
增益带宽 3 MHz
耗散功率Max 680 mW
共模抑制比Min 75 dB
电源电压 7V ~ 36V
电源电压Max 36 V
电源电压Min 7 V
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
长度 4.9 mm
宽度 3.91 mm
高度 1.58 mm
封装 SOIC-8
工作温度 0℃ ~ 70℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/12/17

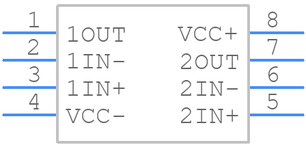

TL082ACDG4引脚图
TL082ACDG4封装图

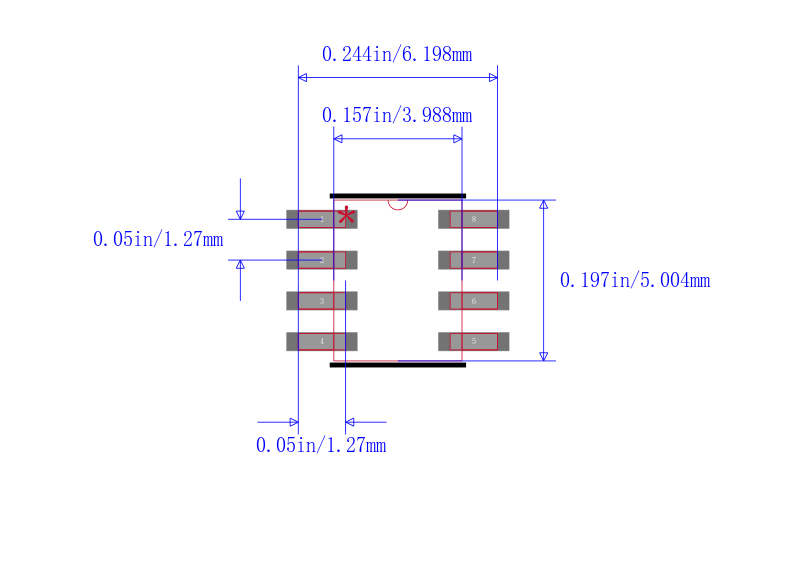

TL082ACDG4封装焊盘图
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TL082ACDG4 | TI 德州仪器 | JFET输入运算放大器 JFET-INPUT OPERATIONAL AMPLIFIERS | 搜索库存 |
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TL082ACDG4 品牌： TI 德州仪器 封装： SOIC 3MHz 2Channel 8Pin | 当前型号 | JFET输入运算放大器 JFET-INPUT OPERATIONAL AMPLIFIERS | 当前型号 |
| 型号： TL072CD 品牌： 德州仪器 封装： SOIC 3MHz 2Channel 8Pin | 类似代替 | TEXAS INSTRUMENTS TL072CD 运算放大器, 双路, 3 MHz, 2个放大器, 13 V/µs, 7V 至 36V, SOIC, 8 引脚 | TL082ACDG4和TL072CD的区别 |
| 型号： TL072ACDR 品牌： 德州仪器 封装： SOIC 3MHz 2Channel 8Pin | 类似代替 | TEXAS INSTRUMENTS TL072ACDR 运算放大器, 双路, 3 MHz, 2个放大器, 13 V/µs, 7V 至 36V, SOIC, 8 引脚 | TL082ACDG4和TL072ACDR的区别 |
| 型号： TL072ID 品牌： 德州仪器 封装： SOIC 3MHz 2Channel 8Pin | 类似代替 | TEXAS INSTRUMENTS TL072ID 运算放大器, 双路, 3 MHz, 2个放大器, 13 V/µs, 7V 至 36V, SOIC, 8 引脚 | TL082ACDG4和TL072ID的区别 |
