TPS71533QDCKRQ1

TPS71533QDCKRQ1

TI(德州仪器) 主动器件

TEXAS INSTRUMENTS  TPS71533QDCKRQ1  固定电压稳压器, LDO, 2.5V至24V, 415mV压差, 3.3V输出, 50mA输出, SC-70-5

PMIC - 稳压器 - 线性 正 固定 1 输出 50mA SC-70-5


得捷:
IC REG LINEAR 3.3V 50MA SC70-5


立创商城:
TPS71533QDCKRQ1


德州仪器TI:
Automotive, 50-mA, 24-V, ultra-low-IQ, low-dropout LDO voltage regulator


贸泽:
低压差稳压器 Auto Cat 50mA 24V 3.2uA


e络盟:
固定电压稳压器, LDO, 2.5V至24V, 415mV压差, 3.3V输出, 50mA输出, SC-70-5


艾睿:
LDO Regulator Pos 3.3V 0.05A Automotive 5-Pin SC-70 T/R


安富利:
LDO Regulator Pos 3.3V 0.05A 5-Pin SC-70 T/R


Chip1Stop:
LDO Regulator Pos 3.3V 0.05A 5-Pin SC-70 T/R


Verical:
LDO Regulator Pos 3.3V 0.05A Automotive 5-Pin SC-70 T/R


Newark:
# TEXAS INSTRUMENTS  TPS71533QDCKRQ1  Fixed LDO Voltage Regulator, 2.5V to 24V, 415mV Dropout, 3.3Vout, 50mAout, SC-70-5


DeviceMart:
IC REG LDO 3.3V 50MA SC70-5


Win Source:
Linear Voltage Regulator IC Positive Fixed 1 Output 3.3V 50mA SC-70-5


TPS71533QDCKRQ1中文资料参数规格
技术参数

输出接口数 1

输入电压DC 24.0V max

输出电压 3.3 V

输出电流 50 mA

供电电流 12 µA

针脚数 5

耗散功率 0.32 W

静态电流 3.00 µA

输出电容类型 Ceramic

跌落电压 415 mV

调节输出数 1

输入电压Max 24 V

输入电压Min 2.5 V

输出电压Min 3.3 V

输出电流Max 0.05 A

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 320 mW

精度 4 %

输入电压 ≤24 V

封装参数

安装方式 Surface Mount

引脚数 5

封装 SC-70-5

外形尺寸

长度 2 mm

宽度 1.25 mm

高度 0.9 mm

封装 SC-70-5

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 工业, 车用, 便携式器材, 消费电子产品, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

TPS71533QDCKRQ1引脚图与封装图
TPS71533QDCKRQ1引脚图

TPS71533QDCKRQ1引脚图

TPS71533QDCKRQ1封装图

TPS71533QDCKRQ1封装图

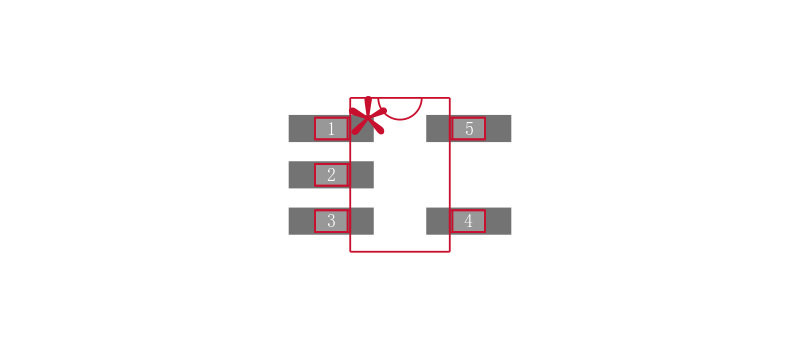

TPS71533QDCKRQ1封装焊盘图

TPS71533QDCKRQ1封装焊盘图

在线购买TPS71533QDCKRQ1
型号 制造商 描述 购买
TPS71533QDCKRQ1 TI 德州仪器 TEXAS INSTRUMENTS  TPS71533QDCKRQ1  固定电压稳压器, LDO, 2.5V至24V, 415mV压差, 3.3V输出, 50mA输出, SC-70-5 搜索库存
替代型号TPS71533QDCKRQ1
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： TPS71533QDCKRQ1

品牌： TI 德州仪器

封装： SC-70 50mA 5Pin

当前型号

TEXAS INSTRUMENTS  TPS71533QDCKRQ1  固定电压稳压器, LDO, 2.5V至24V, 415mV压差, 3.3V输出, 50mA输出, SC-70-5

当前型号

型号： TPS71533DCKR

品牌： 德州仪器

封装： SC-70 3.3V 50mA 5Pin

完全替代

TEXAS INSTRUMENTS  TPS71533DCKR  固定电压稳压器, LDO, 3V至24V, 415mV压差, 3.3V输出, 50mA输出, SC-70-5

TPS71533QDCKRQ1和TPS71533DCKR的区别

型号： TPS71533DCKRG4

品牌： 德州仪器

封装： SC-70-5 50mA 5Pin

类似代替

50毫安， 24 V ， 320 mA的电源电流 50 mA, 24 V, 3.2-mA Supply Current

TPS71533QDCKRQ1和TPS71533DCKRG4的区别

型号： BQ71533DCKR

品牌： 德州仪器

封装： 6-TSSOP 50mA 5Pin

类似代替

50毫安， 24 V ， 320 mA的电源电流 50 mA, 24 V, 3.2-mA Supply Current

TPS71533QDCKRQ1和BQ71533DCKR的区别
