TPS76750QPWP

TPS76750QPWP

TI(德州仪器) 主动器件

TEXAS INSTRUMENTS  TPS76750QPWP  固定电压稳压器, LDO, 2.7V至10V, 230mV压差, 5V输出, 1A输出, HTSSOP-20

PMIC - 稳压器 - 线性 正 固定 1 输出 1A 20-HTSSOP


得捷:
IC REG LINEAR 5V 1A 20HTSSOP


立创商城:
TPS76750QPWP


德州仪器TI:
1-A, 10-V, low-dropout voltage regulator with enable & RESET with delay


e络盟:
TEXAS INSTRUMENTS  TPS76750QPWP  固定电压稳压器, LDO, 2.7V至10V, 230mV压差, 5V输出, 1A输出, HTSSOP-20


艾睿:
LDO Regulator Pos 5V 1A 20-Pin HTSSOP EP Tube


安富利:
LDO Regulator Pos 5V 1A 20-Pin HTSSOP EP Tube


Chip1Stop:
Single Channel LDO Single Output LDO, 1.0A, Fixed5.0V, Low Quiescent Current, Fast Transient Response LDO Regulator Pos 5V 1A 20-Pin HTSSOP EP Tube


Verical:
LDO Regulator Pos 5V 1A 20-Pin HTSSOP EP Tube


Newark:
# TEXAS INSTRUMENTS  TPS76750QPWP  Fixed LDO Voltage Regulator, 2.7V to 10V, 230mV Dropout, 5Vout, 1Aout, HTSSOP-20


DeviceMart:
IC REG LDO 5V 1A 20-HTSSOP


Win Source:
Linear Voltage Regulator IC Positive Fixed 1 Output 5V 1A 20-HTSSOP


TPS76750QPWP中文资料参数规格
技术参数

输出接口数 1

输入电压DC 10.0V max

输出电压 5 V

输出电流 1 A

供电电流 125 µA

针脚数 20

耗散功率 7.2 W

静态电流 80.0 µA

输出电容类型 Ceramic

跌落电压 230 mV

调节输出数 1

输入电压Max 10 V

输入电压Min 2.7 V

输出电压Min 5 V

输出电流Max 1 A

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 7200 mW

精度 2 %

输入电压 ≤10 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 HTSSOP-20

外形尺寸

高度 1.05 mm

封装 HTSSOP-20

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

TPS76750QPWP引脚图与封装图

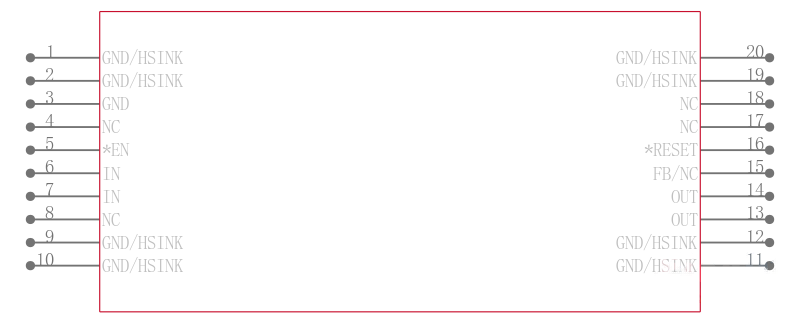

TPS76750QPWP引脚图

TPS76750QPWP引脚图

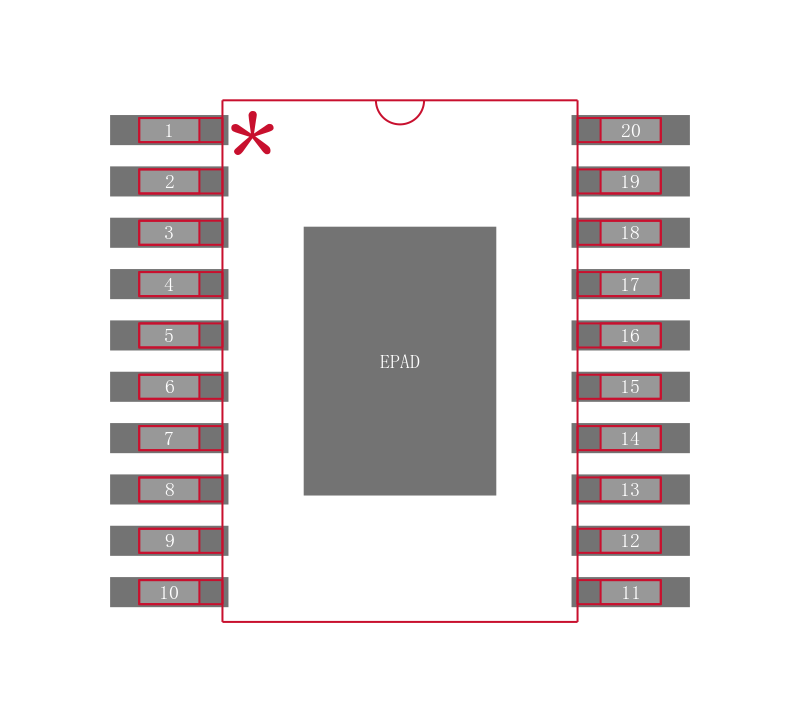

TPS76750QPWP封装图

TPS76750QPWP封装图

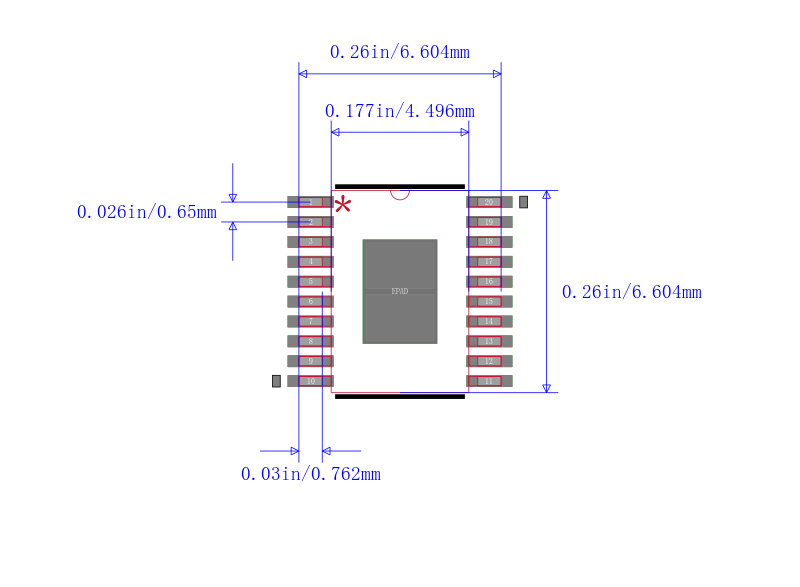

TPS76750QPWP封装焊盘图

TPS76750QPWP封装焊盘图

在线购买TPS76750QPWP
型号 制造商 描述 购买
TPS76750QPWP TI 德州仪器 TEXAS INSTRUMENTS  TPS76750QPWP  固定电压稳压器, LDO, 2.7V至10V, 230mV压差, 5V输出, 1A输出, HTSSOP-20 搜索库存
替代型号TPS76750QPWP
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: TPS76750QPWP

品牌: TI 德州仪器

封装: SOIC 5V 1A 20Pin

当前型号

TEXAS INSTRUMENTS  TPS76750QPWP  固定电压稳压器, LDO, 2.7V至10V, 230mV压差, 5V输出, 1A输出, HTSSOP-20

当前型号

型号: TPS76750QPWPR

品牌: 德州仪器

封装: 20TSSOP 1A 20Pin

类似代替

快速瞬态响应1 -A低压差线性稳压器 FAST-TRANSIENT-RESPONSE 1-A LOW-DROPOUT LINEAR REGULATORS

TPS76750QPWP和TPS76750QPWPR的区别

型号: TPS76750QPWPRG4

品牌: 德州仪器

封装: HTSSOP 1A 20Pin

类似代替

快速瞬态响应1 -A低压差线性稳压器 FAST-TRANSIENT-RESPONSE 1-A LOW-DROPOUT LINEAR REGULATORS

TPS76750QPWP和TPS76750QPWPRG4的区别

型号: TPS76750QPWPG4

品牌: 德州仪器

封装: HTSSOP 1A 20Pin

类似代替

快速瞬态响应1 -A低压差线性稳压器 FAST-TRANSIENT-RESPONSE 1-A LOW-DROPOUT LINEAR REGULATORS

TPS76750QPWP和TPS76750QPWPG4的区别
