SN74ACT374NE4
TI
德州仪器
主动器件
SN74ACT374NE4中文资料参数规格
技术参数
频率 160 MHz
电源电压DC 4.50V ~ 5.50V
输出接口数 8
输出电流 24.0 mA
电路数 8
通道数 8
传送延迟时间 11.5 ns
电压波节 5.00 V
输出电流驱动 -1.00 mA
工作温度Max 85 ℃
工作温度Min 40 ℃
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Through Hole
引脚数 20
封装 PDIP-20
外形尺寸
长度 24.33 mm
宽度 6.35 mm
高度 4.57 mm
封装 PDIP-20
物理参数
工作温度 40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74ACT374NE4引脚图与封装图

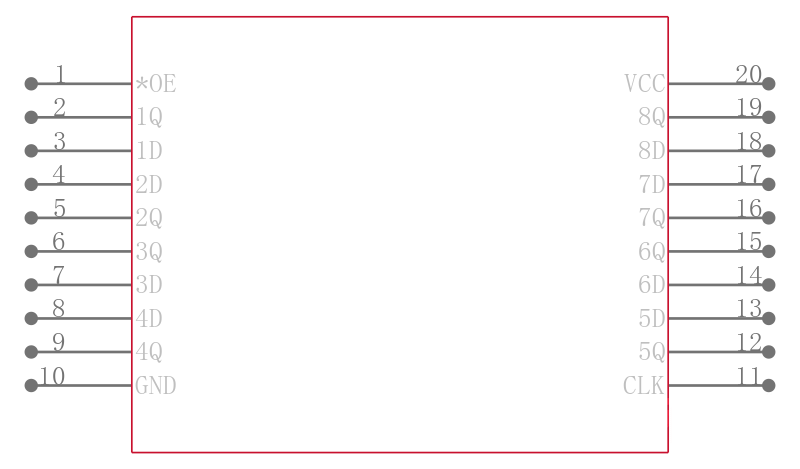

SN74ACT374NE4引脚图

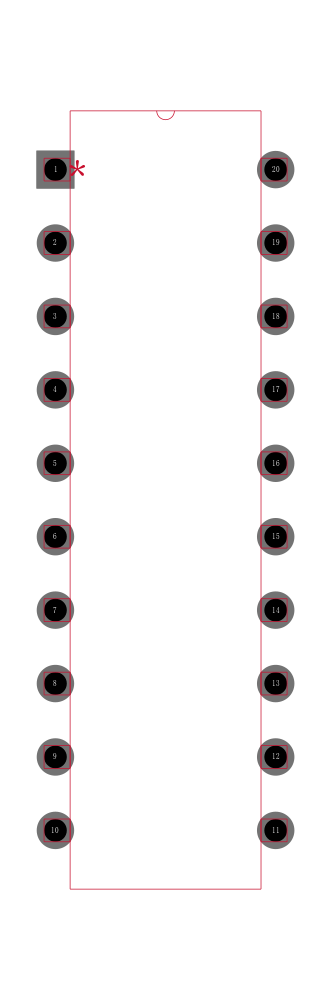

SN74ACT374NE4封装图
SN74ACT374NE4封装焊盘图
在线购买SN74ACT374NE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74ACT374NE4 | TI 德州仪器 | 八D型边沿触发触发器具有三态输出 OCTAL D-TYPE EDGE-TRIGGERED FLIP-FLOPS WITH 3-STATE OUTPUTS | 搜索库存 |
替代型号SN74ACT374NE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74ACT374NE4 品牌： TI 德州仪器 封装： DIP 4.5V to 5.5V 20Pin | 当前型号 | 八D型边沿触发触发器具有三态输出 OCTAL D-TYPE EDGE-TRIGGERED FLIP-FLOPS WITH 3-STATE OUTPUTS | 当前型号 |
| 型号： SN74ACT374N 品牌： 德州仪器 封装： PDIP-20 8Bit 4.5V to 5.5V 20Pin | 类似代替 | D触发器三态同相输出 | SN74ACT374NE4和SN74ACT374N的区别 |
| 型号： 5962-8763101RA 品牌： 德州仪器 封装： CDIP 8Bit 4.5V to 5.5V 20Pin | 类似代替 | 八D型边沿触发触发器具有三态输出 OCTAL D-TYPE EDGE-TRIGGERED FLIP-FLOPS WITH 3-STATE OUTPUTS | SN74ACT374NE4和5962-8763101RA的区别 |
| 型号： SNJ54ACT374J 品牌： 德州仪器 封装： CDIP 8Bit 4.5V to 5.5V 20Pin | 类似代替 | 八D型边沿触发触发器具有三态输出 OCTAL D-TYPE EDGE-TRIGGERED FLIP-FLOPS WITH 3-STATE OUTPUTS | SN74ACT374NE4和SNJ54ACT374J的区别 |
