SN74AC08DBRG4
TI
德州仪器
主动器件
SN74AC08DBRG4中文资料参数规格
技术参数
电源电压DC 2.00V ~ 6.00V
输出电流 24.0 mA
位数 4
传送延迟时间 10.0 ns
电压波节 5.00 V, 3.30 V
逻辑门个数 4
输出电流驱动 -1.00 mA
工作温度Max 85 ℃
工作温度Min -40 ℃
封装参数
安装方式 Surface Mount
引脚数 14
封装 SSOP-14
外形尺寸
长度 6.2 mm
宽度 5.3 mm
高度 1.95 mm
封装 SSOP-14
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74AC08DBRG4引脚图与封装图
SN74AC08DBRG4引脚图
SN74AC08DBRG4封装图

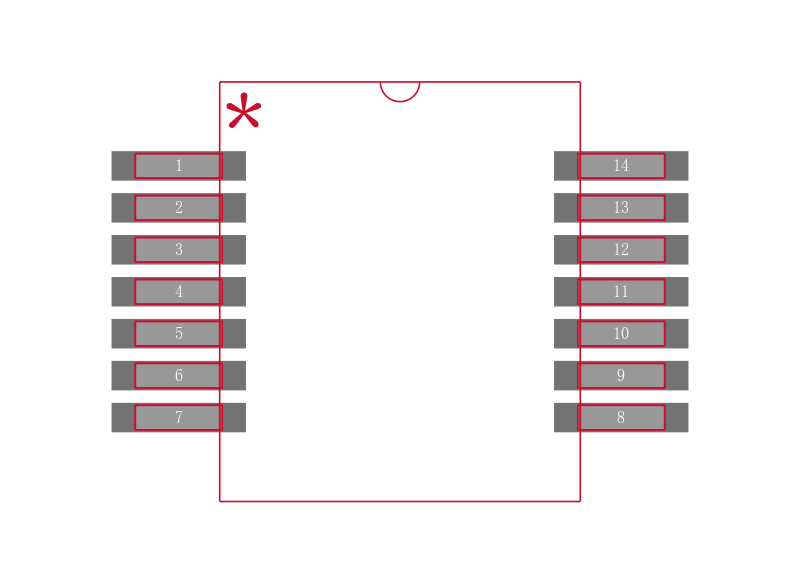

SN74AC08DBRG4封装焊盘图
在线购买SN74AC08DBRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74AC08DBRG4 | TI 德州仪器 | 逻辑门 Quad 2-Input Pos- AND Gates | 搜索库存 |
替代型号SN74AC08DBRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74AC08DBRG4 品牌： TI 德州仪器 封装： SSOP-14 2V to 6V 14Pin | 当前型号 | 逻辑门 Quad 2-Input Pos- AND Gates | 当前型号 |
| 型号： SN74AC08DBR 品牌： 德州仪器 封装： SSOP 2V to 6V 14Pin | 完全替代 | 四路2输入正与门 QUADRUPLE 2-INPUT POSITIVE-AND GATES | SN74AC08DBRG4和SN74AC08DBR的区别 |
| 型号： SN74AC08DBLE 品牌： 德州仪器 封装： SSOP 2V to 6V 14Pin | 完全替代 | 四路2输入正与门 QUADRUPLE 2-INPUT POSITIVE-AND GATES | SN74AC08DBRG4和SN74AC08DBLE的区别 |
| 型号： SN74AC08DBRE4 品牌： 德州仪器 封装： SSOP-14 2V to 6V 14Pin | 类似代替 | 四路2输入正与门 QUADRUPLE 2-INPUT POSITIVE-AND GATES | SN74AC08DBRG4和SN74AC08DBRE4的区别 |
