SN74LVC125ANS

SN74LVC125ANS

TI(德州仪器) 主动器件

Buffer/Line Driver 4CH Non-Inverting 3-ST CMOS 14Pin SOP Tube

缓冲器,非反向 4 元件 1 位每元件 三态 Output 14-SOP


得捷:
IC BUFFER NON-INVERT 3.6V 14SOP


立创商城:
SN74LVC125ANS


艾睿:
Buffer/Line Driver 4-CH Non-Inverting 3-ST CMOS 14-Pin SOP Tube


Chip1Stop:
Buffer/Line Driver 4-CH Non-Inverting 3-ST CMOS 14-Pin SOP Tube


Win Source:
IC BUFFER NON-INVERT 3.6V 14SOP / Buffer, Non-Inverting 4 Element 1 Bit per Element 3-State Output 14-SO


SN74LVC125ANS中文资料参数规格
技术参数

位数 4

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 500 mW

电源电压 1.65V ~ 3.6V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOP-14

外形尺寸

封装 SOP-14

物理参数

工作温度 -40℃ ~ 125℃ TA

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

SN74LVC125ANS引脚图与封装图

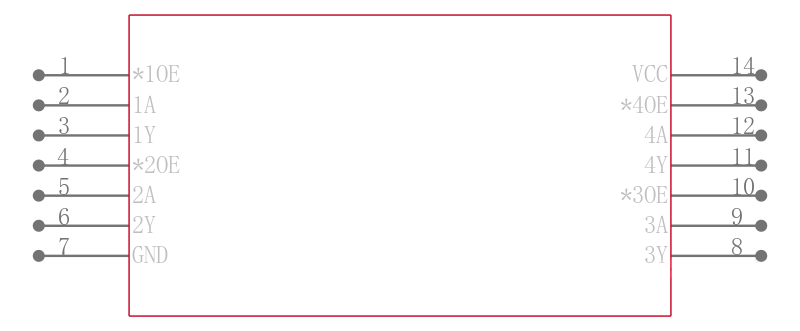

SN74LVC125ANS引脚图

SN74LVC125ANS引脚图

SN74LVC125ANS封装图

SN74LVC125ANS封装图

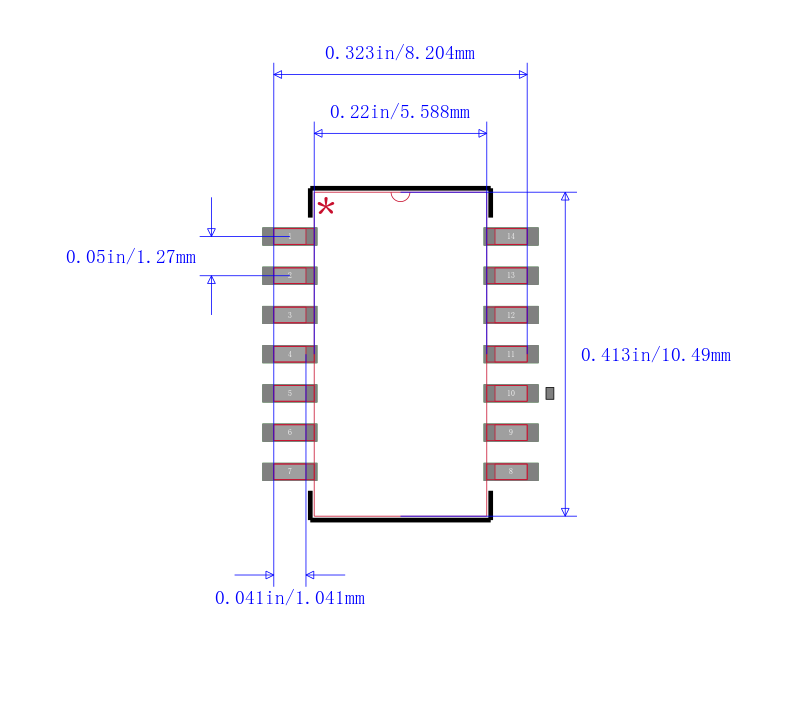

SN74LVC125ANS封装焊盘图

SN74LVC125ANS封装焊盘图

在线购买SN74LVC125ANS
型号 制造商 描述 购买
SN74LVC125ANS TI 德州仪器 Buffer/Line Driver 4CH Non-Inverting 3-ST CMOS 14Pin SOP Tube 搜索库存
