S6B-PH-SM4-TBLFSN
数据手册.pdf
JST
日本压着端子
连接器
S6B-PH-SM4-TBLFSN中文资料参数规格
技术参数
触点数 6
极性 Male
触点电镀 Tin
额定电压AC 100 V
额定电流 2 A
绝缘电阻 1000 MΩ
排数 1
易燃性等级 UL 94 V-0
针脚数 6
额定电流Max 2 A
工作温度Max 85 ℃
工作温度Min -25 ℃
额定电压 100 V
接触电阻Max 20 mΩ
封装参数
安装方式 Surface Mount
封装 SMD
引脚间距 2.00 mm
外形尺寸
长度 15.9 mm
宽度 7.60 mm
高度 5.5 mm
封装 SMD
引脚间距 2.00 mm
物理参数
外壳颜色 Ivory
颜色 Natural
触点材质 Copper Alloy
材质 Polyamide PA
工作温度 -25℃ ~ 85℃
外壳材质 Nylon
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Industrial, -, 工业
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
S6B-PH-SM4-TBLFSN引脚图与封装图
S6B-PH-SM4-TBLFSN引脚图

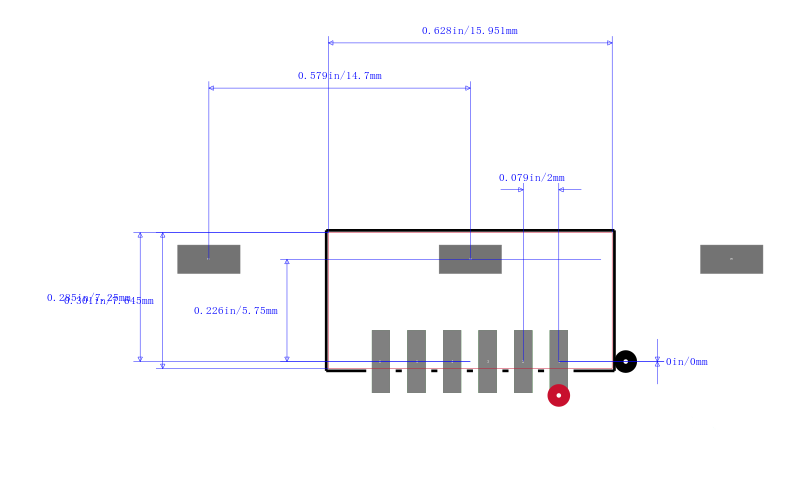

S6B-PH-SM4-TBLFSN封装图
S6B-PH-SM4-TBLFSN封装焊盘图
在线购买S6B-PH-SM4-TBLFSN
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| S6B-PH-SM4-TBLFSN | JST 日本压着端子 | JST JAPAN SOLDERLESS TERMINALS S6B-PH-SM4-TBLFSN 线至板连接器, 直角, PH系列, 6 触点, 针座, 2 mm, 表面安装 , 1 排 | 搜索库存 |
替代型号S6B-PH-SM4-TBLFSN
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： S6B-PH-SM4-TBLFSN 品牌： JST 日本压着端子 封装： 6Contact 2mm Male | 当前型号 | JST JAPAN SOLDERLESS TERMINALS S6B-PH-SM4-TBLFSN 线至板连接器, 直角, PH系列, 6 触点, 针座, 2 mm, 表面安装 , 1 排 | 当前型号 |
| 型号： B6B-PH-K-SLFSN 品牌： 日本压着端子 封装： 6Contact 2mm Male | 类似代替 | JST JAPAN SOLDERLESS TERMINALS B6B-PH-K-SLFSN 线至板连接器, PH系列, 6 触点, 针座, 2 mm, 压接, 1 排 | S6B-PH-SM4-TBLFSN和B6B-PH-K-SLFSN的区别 |
| 型号： 292173-6 品牌： 泰科 封装： 6Contact Male | 功能相似 | TE Connectivity 2.0mm 盒式单排印刷电路板表面安装管座 - CT 系列CT 系列盒式单排印刷电路板插头式支柱管座，具有 2.0mm 中心线。 这些带罩印刷电路板插头式线到板支柱管座采用垂直或水平板表面安装，并接受电线尺寸 22 至 28 AWG。 部件号 **292173-X** 和 **292174-X** 具有定位凸轮，可帮助在印刷电路板上确定方向，且所有部件号具有焊接片以将连接器固定到印刷电路板上。这些 CT 系列插头式印刷电路板支柱管座的引脚触点为镀锡黄铜，且外壳由 UL94V-0 尼龙 66 热塑性塑料制成。 有关合适的配接产品，请参见库存号 683-1762 和 683-1651（典型）。### TE Connectivity CT Connector 系统Tyco Electronics 的 TE Connectivity CT 互连解决方案，用于微型线到板和线到线连接。 提供 1.5 mm 和 2.0 mm 节距两种型号，这是一个用于制作线束的共用端接连接器系统。 2 种端接方法：IDC，压接 散线互连 电路范围 2-30 AWG 22∼30 纽结，用于自锁在木板上 应用包括： 商业设备 工业机器 PC 打印机 传真 C-TV 音频 空调 有信号或电源线路的任何地方 | S6B-PH-SM4-TBLFSN和292173-6的区别 |
| 型号： 2-292173-6 品牌： 泰科 封装： 6Contact Male | 功能相似 | TE Connectivity 2.0mm 盒式单排印刷电路板表面安装管座 - CT 系列CT 系列盒式单排印刷电路板插头式支柱管座，具有 2.0mm 中心线。 这些带罩印刷电路板插头式线到板支柱管座采用垂直或水平板表面安装，并接受电线尺寸 22 至 28 AWG。 部件号 **292173-X** 和 **292174-X** 具有定位凸轮，可帮助在印刷电路板上确定方向，且所有部件号具有焊接片以将连接器固定到印刷电路板上。这些 CT 系列插头式印刷电路板支柱管座的引脚触点为镀锡黄铜，且外壳由 UL94V-0 尼龙 66 热塑性塑料制成。 有关合适的配接产品，请参见库存号 683-1762 和 683-1651（典型）。### TE Connectivity CT Connector 系统Tyco Electronics 的 TE Connectivity CT 互连解决方案，用于微型线到板和线到线连接。 提供 1.5 mm 和 2.0 mm 节距两种型号，这是一个用于制作线束的共用端接连接器系统。 2 种端接方法：IDC，压接 散线互连 电路范围 2-30 AWG 22∼30 纽结，用于自锁在木板上 应用包括： 商业设备 工业机器 PC 打印机 传真 C-TV 音频 空调 有信号或电源线路的任何地方 | S6B-PH-SM4-TBLFSN和2-292173-6的区别 |
