2-292173-6、S6B-PH-SM4-TB(LF)(SN)、502352-0600对比区别
型号 2-292173-6 S6B-PH-SM4-TB(LF)(SN) 502352-0600

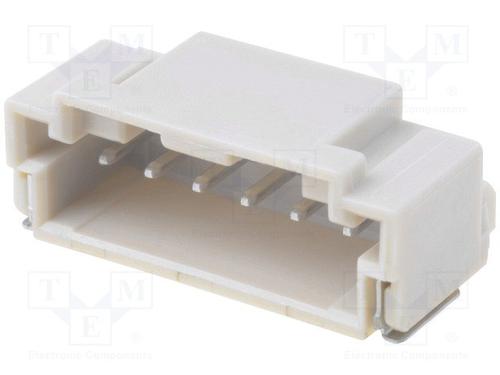

描述 TE Connectivity 2.0mm 盒式单排印刷电路板表面安装管座 - CT 系列CT 系列盒式单排印刷电路板插头式支柱管座，具有 2.0mm 中心线。 这些带罩印刷电路板插头式线到板支柱管座采用垂直或水平板表面安装，并接受电线尺寸 22 至 28 AWG。 部件号 **292173-X** 和 **292174-X** 具有定位凸轮，可帮助在印刷电路板上确定方向，且所有部件号具有焊接片以将连接器固定到印刷电路板上。这些 CT 系列插头式印刷电路板支柱管座的引脚触点为镀锡黄铜，且外壳由 UL94V-0 尼龙 66 热塑性塑料制成。 有关合适的配接产品，请参见库存号 683-1762 和 683-1651（典型）。### TE Connectivity CT Connector 系统Tyco Electronics 的 TE Connectivity CT 互连解决方案，用于微型线到板和线到线连接。 提供 1.5 mm 和 2.0 mm 节距两种型号，这是一个用于制作线束的共用端接连接器系统。 2 种端接方法：IDC，压接 散线互连 电路范围 2-30 AWG 22∼30 纽结，用于自锁在木板上 应用包括： 商业设备 工业机器 PC 打印机 传真 C-TV 音频 空调 有信号或电源线路的任何地方JST (JAPAN SOLDERLESS TERMINALS) S6B-PH-SM4-TB(LF)(SN) 线至板连接器, 直角, PH系列, 6 触点, 针座, 2 mm, 表面安装 , 1 排MOLEX 502352-0600 线至板连接器, DuraClik 502352系列, 6 触点, 针座, 2 mm, 表面安装 , 1 排
数据手册 ---
制造商 TE Connectivity (泰科) JST (日本压着端子) Molex (莫仕)
分类 板对板连接器线对板连接器线对板连接器
安装方式 Surface Mount Surface Mount Surface Mount
封装 - SMD SMD
引脚间距 - 2.00 mm -
触点数 6 6 6
极性 Male Male Male
触点电镀 Tin Tin Tin
额定电流 2 A 2 A 3 A
排数 1 1 1
灼热丝测试标准 - - Non-Compliant
无卤素状态 - - Not Low Halogen
方向 Right Angle - Right Angle
电路数 - - 6
针脚数 6 6 6
额定电流(Max) 2A/触头 2 A 3A/触头
额定电压(Max) - - 125 V
额定电压 125 VAC 100 V 125 V
额定电压(AC) - 100 V -
绝缘电阻 - 1000 MΩ -
易燃性等级 UL 94 V-0 UL 94 V-0 -
工作温度(Max) 105 ℃ 85 ℃ -
工作温度(Min) -40 ℃ -25 ℃ -
接触电阻(Max) 20 mΩ 20 mΩ -
封装 - SMD SMD
接插高度 - - 6.40 mm
长度 - 15.9 mm -
宽度 - 7.60 mm -
高度 5.8 mm 5.5 mm -
引脚间距 - 2.00 mm -
触点材质 Brass Copper Alloy Copper Alloy
工作温度 -30℃ ~ 105℃ -25℃ ~ 85℃ -40℃ ~ 105℃
外壳颜色 Black Ivory -
颜色 Black Natural -
材质 - Polyamide (PA) -
外壳材质 - Nylon -
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2014/06/16 2015/12/17 -
ELV标准 Compliant - -
ECCN代码 EAR99 - -
HTS代码 8536694040 - -
