SN74LS259BNSRG4

TI(德州仪器) 主动器件

IC, 8Bit ADDRESSABLE LATCH, SOP-16

D-Type, Addressable 1 Channel 1:8 IC Standard 16-SO

得捷:
IC ADDRESSABLE LATCH SGL 16SO

Win Source:
IC ADDRESSABLE LATCH SGL 16SO / D-Type, Addressable 1 Channel 1:8 IC Standard 16-SO

SN74LS259BNSRG4中文资料参数规格

技术参数

电源电压DC 4.75V ~ 5.25V

输出电流 8 mA

位数 8

电压波节 5.00 V

输出电流驱动 -50.0 µA

电源电压 4.75V ~ 5.25V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

封装 SOIC-16

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

SN74LS259BNSRG4引脚图与封装图

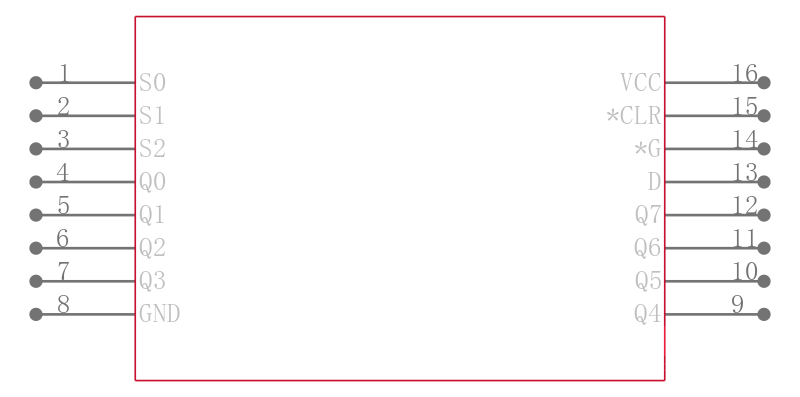

SN74LS259BNSRG4引脚图

SN74LS259BNSRG4封装图

SN74LS259BNSRG4封装焊盘图
