SN74AC533DBRG4

TI(德州仪器) 主动器件

八路透明D类锁存器具有三态输出 OCTAL TRANSPARENT D-TYPE LATCHES WITH 3-STATE OUTPUTS

D-Type Transparent Latch 1 Channel 8:8 IC Tri-State 20-SSOP

得捷:
IC D-TYPE LATCH SGL 3-ST 20SSOP

Win Source:
IC D-TYPE LATCH SGL 3-ST 20SSOP / D-Type Transparent Latch 1 Channel 8:8 IC Tri-State 20-SSOP

SN74AC533DBRG4中文资料参数规格

技术参数

电源电压DC 2.00V ~ 6.00V

输出接口数 8

输出电流 24.0 mA

位数 8

传送延迟时间 11.0 ns

电压波节 5.00 V, 3.30 V

输出电流驱动 -1.00 mA

电源电压 2V ~ 6V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SSOP-20

外形尺寸

封装 SSOP-20

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Obsolete

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

SN74AC533DBRG4引脚图与封装图

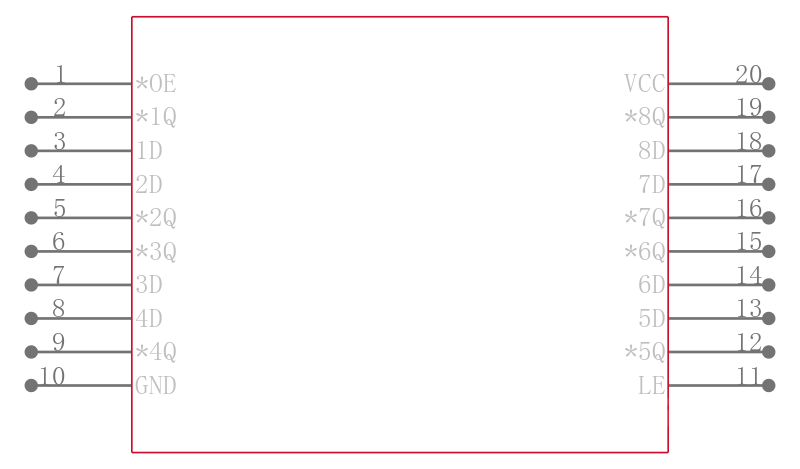

SN74AC533DBRG4引脚图

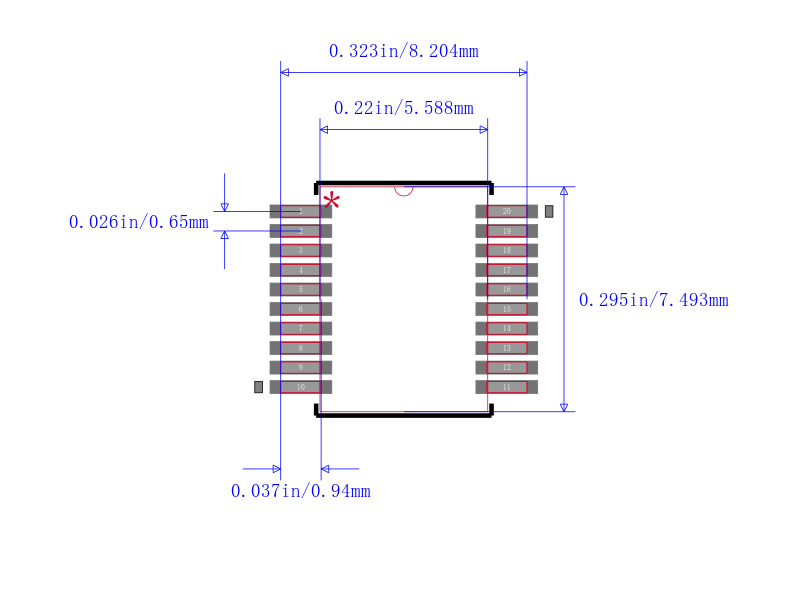

SN74AC533DBRG4封装图

SN74AC533DBRG4封装焊盘图
