SN74AS825ADWE4

TI(德州仪器) 主动器件

触发器 8-Bit Bus-Interface F-F W/3-State Otpt

1 元件 D 型 8 位正边沿 24-SOIC（0.295"，7.50mm 宽）

得捷:
IC FF D-TYPE SNGL 8BIT 20SOIC

贸泽:
触发器 8-Bit Bus-Interface F-F W/3-State Otpt

Win Source:
IC FF D-TYPE SNGL 8BIT 20SOIC / Flip Flop 1 Element D-Type 8 Bit Positive Edge 24-SOIC 0.295", 7.50mm Width

SN74AS825ADWE4中文资料参数规格

技术参数

输出电流 48.0 mA

电路数 1

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.5V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 24

封装 SOIC-24

外形尺寸

长度 15.4 mm

宽度 7.52 mm

高度 2.35 mm

封装 SOIC-24

物理参数

工作温度 0℃ ~ 70℃ TA

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

SN74AS825ADWE4引脚图与封装图

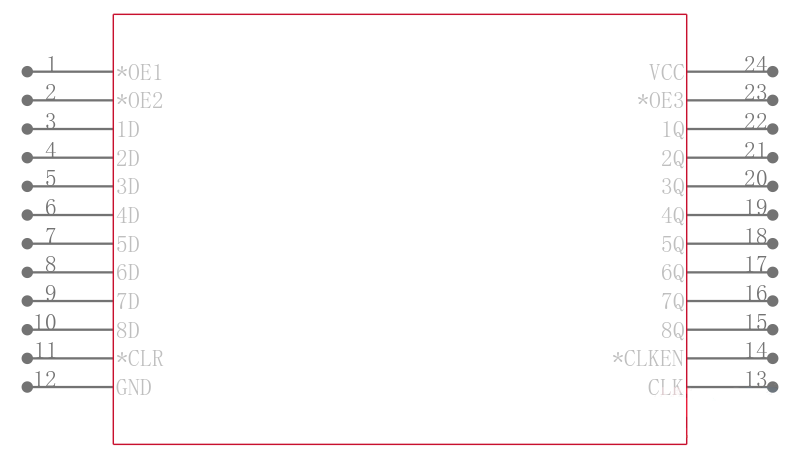

SN74AS825ADWE4引脚图

SN74AS825ADWE4封装图

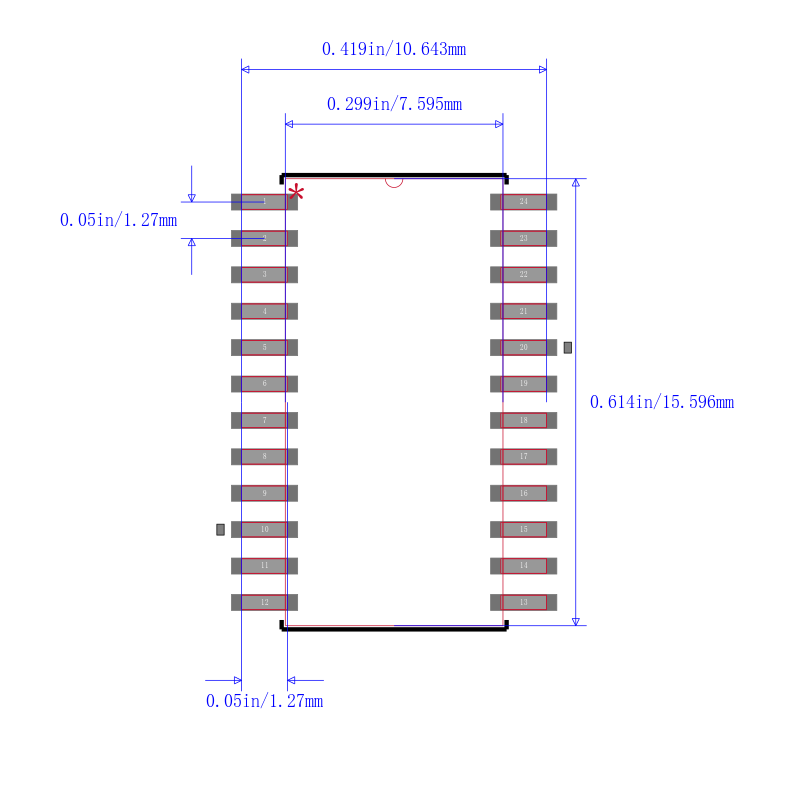

SN74AS825ADWE4封装焊盘图

在线购买SN74AS825ADWE4

型号	制造商	描述	购买
SN74AS825ADWE4	TI 德州仪器	触发器 8-Bit Bus-Interface F-F W/3-State Otpt	搜索库存

替代型号SN74AS825ADWE4

型号/品牌/封装	代替类型	描述	替代型号对比
型号： SN74AS825ADWE4 品牌： TI 德州仪器封装： 24-SOIC 24Pin	当前型号	触发器 8-Bit Bus-Interface F-F W/3-State Otpt	当前型号
型号： SN74AS821ANT 品牌：德州仪器封装： DIP 10Bit 4.5V to 5.5V 24Pin	完全替代	10位总线接口触发器具有三态输出 10-BIT BUS-INTERFACE FLIP-FLOPS WITH 3-STATE OUTPUTS	SN74AS825ADWE4和SN74AS821ANT的区别
型号： SN74AS821ADW 品牌：德州仪器封装： 24SOIC 10Bit 4.5V to 5.5V 24Pin	完全替代	10位总线接口触发器具有三态输出 10-BIT BUS-INTERFACE FLIP-FLOPS WITH 3-STATE OUTPUTS	SN74AS825ADWE4和SN74AS821ADW的区别
型号： SN74AS823ADWRG4 品牌：德州仪器封装： 24-SOIC 24Pin	完全替代	IC D-TYPE POS TRG SNGL 24SOIC	SN74AS825ADWE4和SN74AS823ADWRG4的区别
