SN74LV244ATDGVRG4
TI(德州仪器)
电子元器件分类
SN74LV244ATDGVRG4中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
输出接口数 8
电压波节 5.00 V
输出电流驱动 -813 µA
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Surface Mount
引脚数 20
封装 TVSOP-20
外形尺寸
长度 5 mm
宽度 4.4 mm
高度 1.05 mm
封装 TVSOP-20
物理参数
工作温度 -40℃ ~ 85℃ TA
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74LV244ATDGVRG4引脚图与封装图

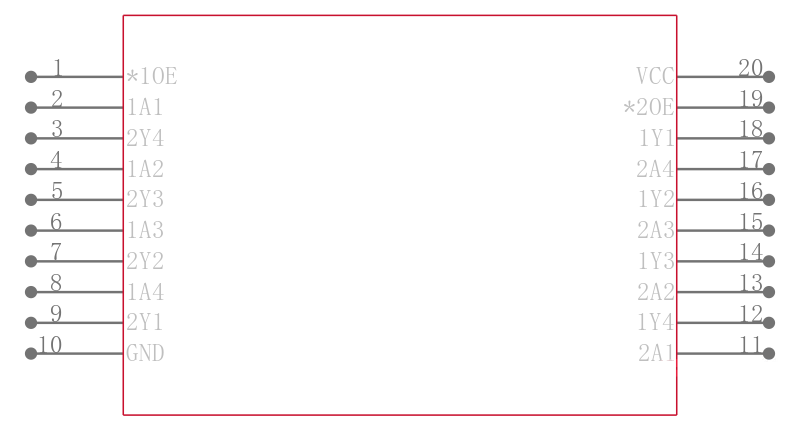

SN74LV244ATDGVRG4引脚图
SN74LV244ATDGVRG4封装图

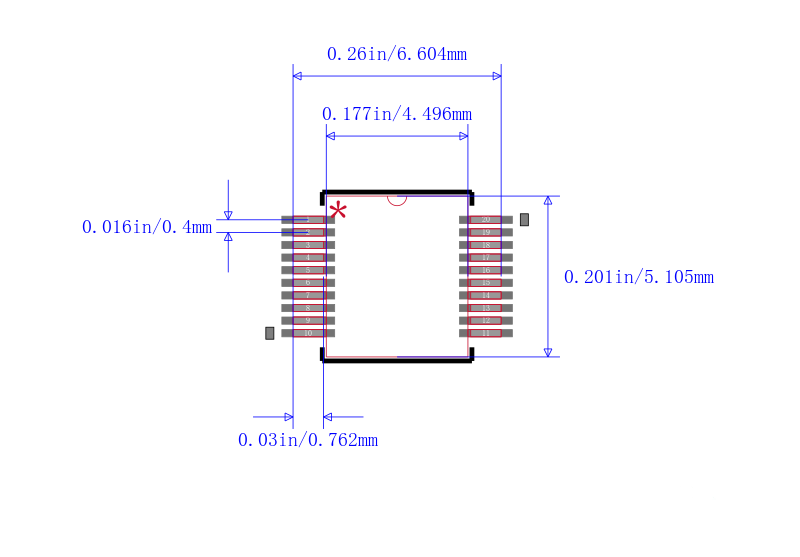

SN74LV244ATDGVRG4封装焊盘图
在线购买SN74LV244ATDGVRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74LV244ATDGVRG4 | TI 德州仪器 | 缓冲器和线路驱动器 Octal Buffer Driver | 搜索库存 |
替代型号SN74LV244ATDGVRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74LV244ATDGVRG4 品牌： TI 德州仪器 封装： 20-TFSOP 4.5V to 5.5V 20Pin | 当前型号 | 缓冲器和线路驱动器 Octal Buffer Driver | 当前型号 |
| 型号： SN74LV244ATDBRG4 品牌： 德州仪器 封装： 20-SSOP 4.5V to 5.5V 20Pin | 完全替代 | 缓冲器和线路驱动器 Octal Buffer Driver | SN74LV244ATDGVRG4和SN74LV244ATDBRG4的区别 |
| 型号： SN74LV244ATNSRG4 品牌： 德州仪器 封装： SOP-20 4.5V to 5.5V 20Pin | 完全替代 | Octal Buffer/Driver With 3-State Outputs 20-SO -40℃ to 85℃ | SN74LV244ATDGVRG4和SN74LV244ATNSRG4的区别 |
| 型号： SN74LV125ATPW 品牌： 德州仪器 封装： 14-TSSOP 4Bit 14Pin | 类似代替 | 四路总线缓冲器闸具有三态输出 QUADRUPLE BUS BUFFER GATE WITH 3-STATE OUTPUTS | SN74LV244ATDGVRG4和SN74LV125ATPW的区别 |
