SN74BCT2244NSRG4
TI(德州仪器)
电子元器件分类
SN74BCT2244NSRG4中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
输出接口数 8
位数 8
传送延迟时间 6.70 ns
电压波节 5.00 V
输出电流驱动 -1.00 mA
电源电压 4.5V ~ 5.5V
封装参数
安装方式 Surface Mount
引脚数 20
封装 SOIC-20
外形尺寸
封装 SOIC-20
物理参数
工作温度 0℃ ~ 70℃ TA
其他
产品生命周期 Obsolete
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74BCT2244NSRG4引脚图与封装图

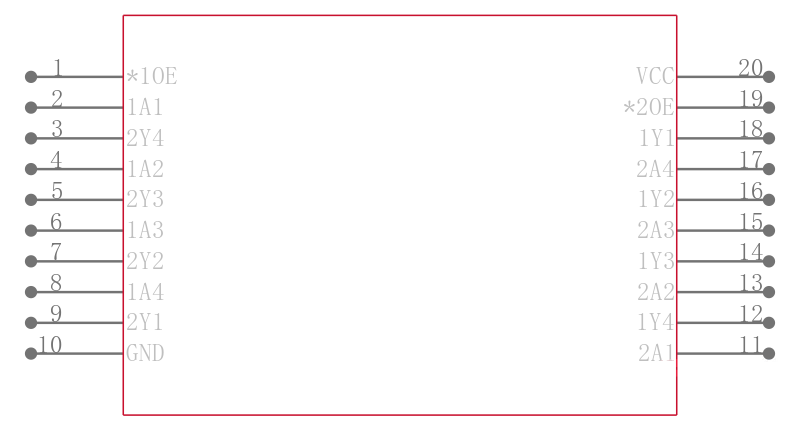

SN74BCT2244NSRG4引脚图

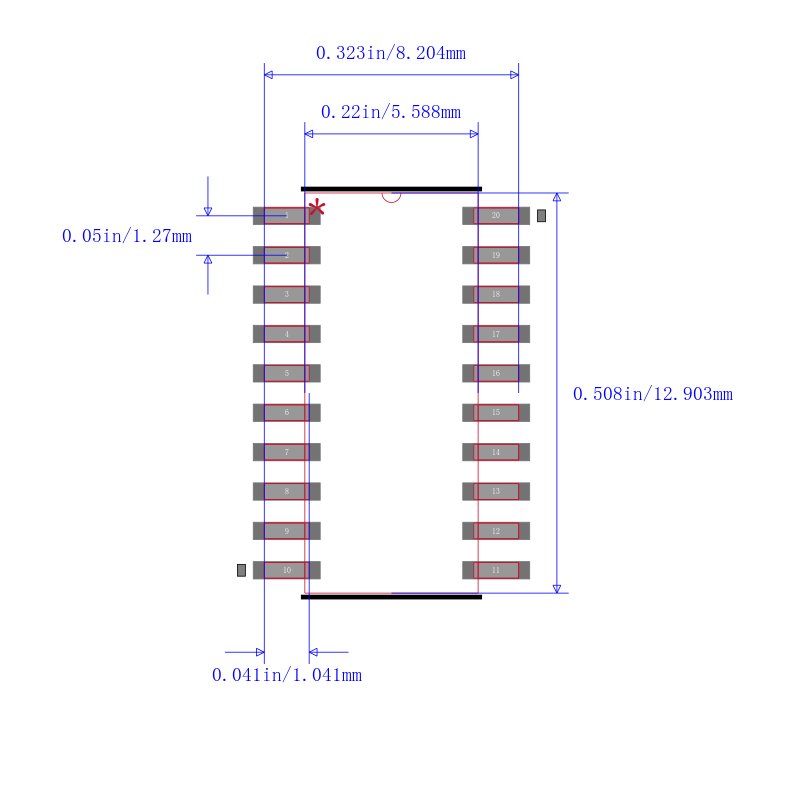

SN74BCT2244NSRG4封装图

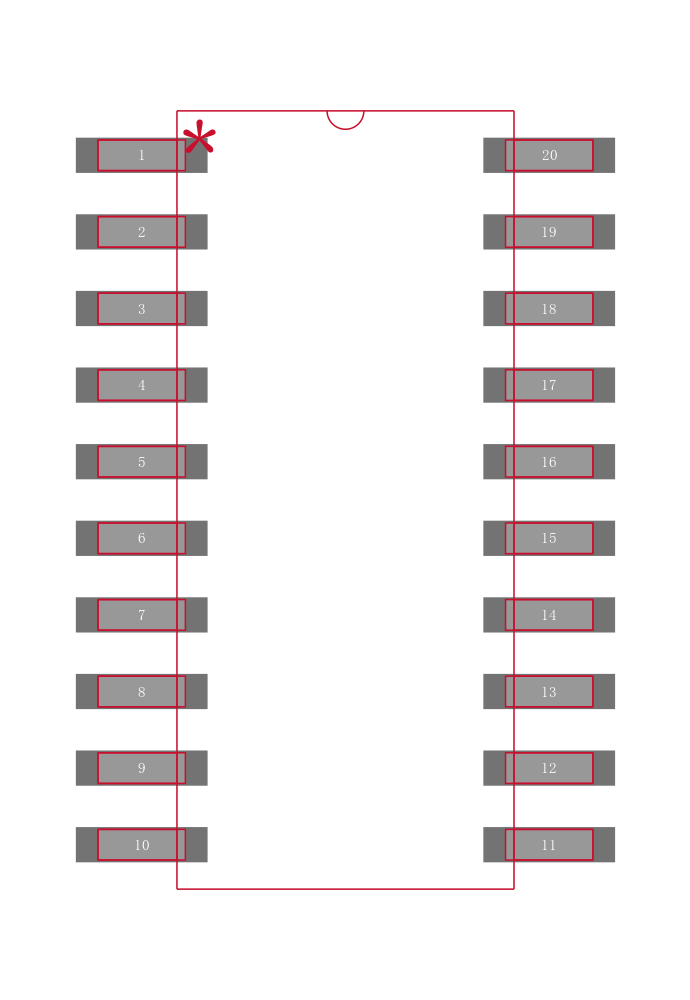

SN74BCT2244NSRG4封装焊盘图
在线购买SN74BCT2244NSRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74BCT2244NSRG4 | TI 德州仪器 | Buffer/Line Driver 8CH Non-Inverting 3-ST BiCMOS 20Pin SOP T/R | 搜索库存 |
替代型号SN74BCT2244NSRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74BCT2244NSRG4 品牌： TI 德州仪器 封装： SOP 8Bit 4.5V to 5.5V 20Pin | 当前型号 | Buffer/Line Driver 8CH Non-Inverting 3-ST BiCMOS 20Pin SOP T/R | 当前型号 |
| 型号： SN74BCT2244DW 品牌： 德州仪器 封装： 20SOIC 4.5V to 5.5V 20Pin | 完全替代 | 八路缓冲器和线路/ MOS具有三态输出驱动程序 OCTAL BUFFERS AND LINE/MOS DRIVERS WITH 3-STATE OUTPUTS | SN74BCT2244NSRG4和SN74BCT2244DW的区别 |
| 型号： SN74BCT2244N 品牌： 德州仪器 封装： 20PDIP 4.5V to 5.5V 20Pin | 完全替代 | 八路缓冲器和线路/ MOS具有三态输出驱动程序 OCTAL BUFFERS AND LINE/MOS DRIVERS WITH 3-STATE OUTPUTS | SN74BCT2244NSRG4和SN74BCT2244N的区别 |
| 型号： SN74BCT2244DWR 品牌： 德州仪器 封装： 20SOIC 4.5V to 5.5V 20Pin | 完全替代 | 八路缓冲器和线路/ MOS具有三态输出驱动程序 OCTAL BUFFERS AND LINE/MOS DRIVERS WITH 3-STATE OUTPUTS | SN74BCT2244NSRG4和SN74BCT2244DWR的区别 |
