SN74BCT757DWRG4

TI(德州仪器) 电子元器件分类

Octal Buffer/Driver With Open-Collector Outputs 20-SOIC 0 to 70

缓冲器，非反向 2 元件 4 位每元件开路集电极 Output 20-SOIC

得捷:
IC BUF NON-INVERT 5.5V 20SOIC

贸泽:
Buffers & Line Drivers OctalBuffer Driver

Win Source:
IC BUF NON-INVERT 5.5V 20SOIC / Buffer, Non-Inverting 2 Element 4 Bit per Element Open Collector Output 20-SOIC

SN74BCT757DWRG4中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 8

通道数 8

电压波节 5.00 V

静态电流 77 mA

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOIC-20

外形尺寸

长度 12.8 mm

宽度 7.52 mm

高度 2.35 mm

封装 SOIC-20

物理参数

工作温度 0℃ ~ 70℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

SN74BCT757DWRG4引脚图与封装图

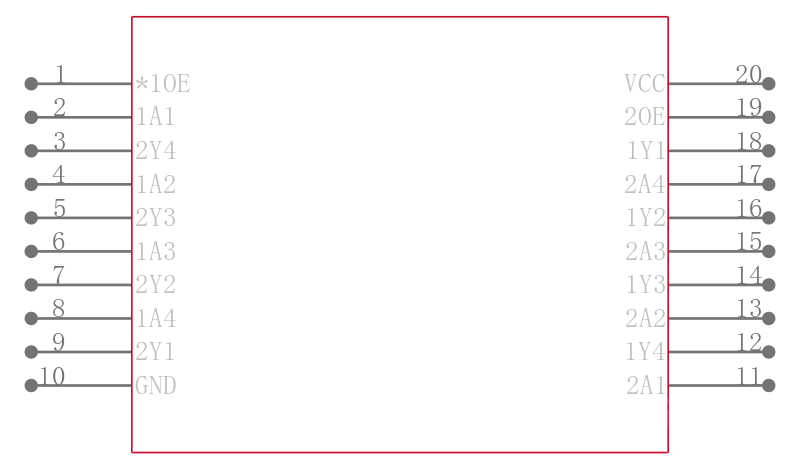

SN74BCT757DWRG4引脚图

SN74BCT757DWRG4封装图

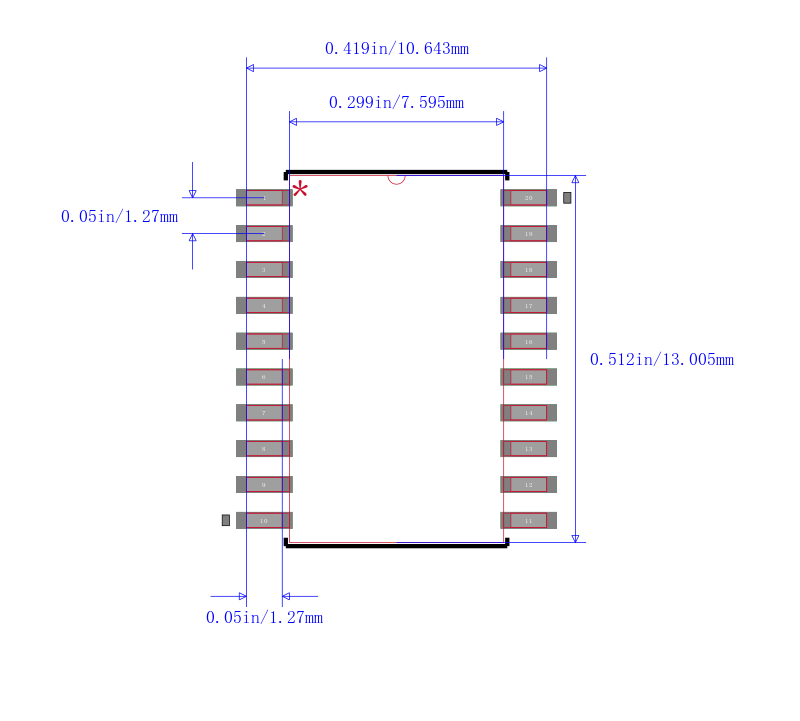

SN74BCT757DWRG4封装焊盘图

在线购买SN74BCT757DWRG4

型号	制造商	描述	购买
SN74BCT757DWRG4	TI 德州仪器	Octal Buffer/Driver With Open-Collector Outputs 20-SOIC 0 to 70	搜索库存

替代型号SN74BCT757DWRG4

型号/品牌/封装	代替类型	描述	替代型号对比
型号： SN74BCT757DWRG4 品牌： TI 德州仪器封装： 20-SOIC 4.5V to 5.5V 20Pin	当前型号	Octal Buffer/Driver With Open-Collector Outputs 20-SOIC 0 to 70	当前型号
型号： SN74BCT757N 品牌：德州仪器封装： 20PDIP 4.5V to 5.5V 20Pin	完全替代	八路缓冲器/驱动器，集电极开路输出 OCTAL BUFFER/DRIVER WITH OPEN-COLLECTOR OUTPUTS	SN74BCT757DWRG4和SN74BCT757N的区别
型号： SN74BCT757DW 品牌：德州仪器封装： 20SOIC 4.5V to 5.5V 20Pin	完全替代	八路缓冲器/驱动器，集电极开路输出 OCTAL BUFFER/DRIVER WITH OPEN-COLLECTOR OUTPUTS	SN74BCT757DWRG4和SN74BCT757DW的区别
型号： SN74BCT757DWE4 品牌：德州仪器封装： SOIC 4.5V to 5.5V 20Pin	完全替代	具有集电极开路输出的八路缓冲器/驱动器 20-SOIC 0 to 70	SN74BCT757DWRG4和SN74BCT757DWE4的区别
