SN74LVC16374AZRDR

SN74LVC16374AZRDR

TI(德州仪器) 主动器件

16位边沿触发的D型触发器具有三态输出 16 BIT EDGE TRIGGERED D TYPE FLIP FLOP WITH 3 STATE OUTPUTS

This 16-bit edge-triggered D-type flip-flop is designed for 1.65-V to 3.6-V VCC operation.


得捷:
IC FF D-TYPE DUAL 8BIT 54BGA


贸泽:
触发器 Low-Voltage 4-Bit Mltplxr/Demltplxr


艾睿:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 2-Element 54-Pin BGA MICROSTAR JUNIOR T/R


安富利:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 2-Element 54-Pin BGA MICROSTAR JUNIOR T/R


Verical:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 2-Element 54-Pin BGA MICROSTAR JUNIOR T/R


Win Source:
16 BIT EDGE TRIGGERED D TYPE FLIP FLOP WITH 3 STATE OUTPUTS


SN74LVC16374AZRDR中文资料参数规格
技术参数

频率 150 MHz

电源电压DC 1.65V ~ 3.60V

输出接口数 8

输出电流 24.0 mA

电路数 2

时钟频率 150 MHz

位数 16

传送延迟时间 4.50 ns

极性 Non-Inverting

电压波节 3.30 V

输入电容 5 pF

输出电流驱动 -1.00 mA

输入数 8

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 1.65V ~ 3.6V

封装参数

安装方式 Surface Mount

引脚数 54

封装 BGA-54

外形尺寸

长度 8 mm

宽度 5.5 mm

高度 0.8 mm

封装 BGA-54

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

SN74LVC16374AZRDR引脚图与封装图

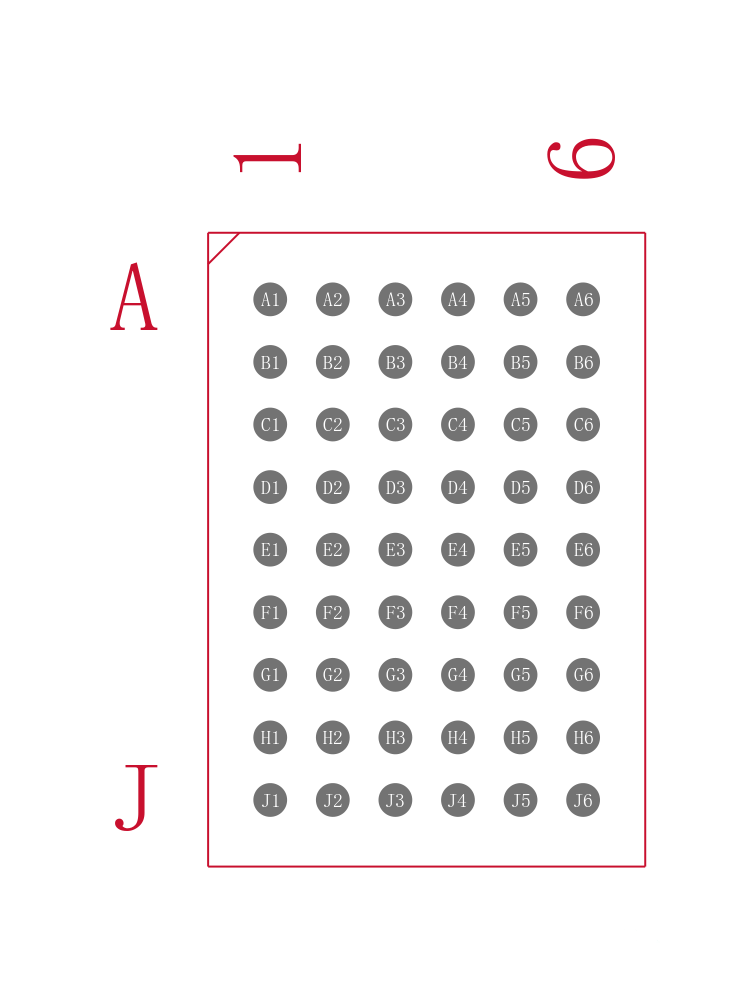

SN74LVC16374AZRDR引脚图

SN74LVC16374AZRDR引脚图

SN74LVC16374AZRDR封装图

SN74LVC16374AZRDR封装图

SN74LVC16374AZRDR封装焊盘图

SN74LVC16374AZRDR封装焊盘图

在线购买SN74LVC16374AZRDR
型号 制造商 描述 购买
SN74LVC16374AZRDR TI 德州仪器 16位边沿触发的D型触发器具有三态输出 16 BIT EDGE TRIGGERED D TYPE FLIP FLOP WITH 3 STATE OUTPUTS 搜索库存
替代型号SN74LVC16374AZRDR
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： SN74LVC16374AZRDR

品牌： TI 德州仪器

封装： BGA-54 16Bit 1.65V to 3.6V 54Pin

当前型号

16位边沿触发的D型触发器具有三态输出 16 BIT EDGE TRIGGERED D TYPE FLIP FLOP WITH 3 STATE OUTPUTS

当前型号

型号： SN74LVC16374ADGGR

品牌： 德州仪器

封装： TSSOP-48 16Bit 1.65V to 3.6V 48Pin

功能相似

74LVC 系列触发器和闩锁，Texas InstrumentsTexas Instruments 的 74LVC 系列低压 CMOS 逻辑 IC 的一系列触发器和闩锁。 74LVC 系列使用硅门 CMOS 技术，设计用于在 3.3V 下工作，与 5V 系统相比可明显降低功耗。工作电压：1.65 至 3.6V 5V 容差的输入 兼容性：输入 LVTTL/TTL，输出 LVCMOS 按 JESD 17标准，闩锁效应性能超过 250 mA ESD 保护超过 JESD 22 ### 74LVC 系列

SN74LVC16374AZRDR和SN74LVC16374ADGGR的区别

型号： SN74LVC16374ADLR

品牌： 德州仪器

封装： SSOP-48 16Bit 1.65V to 3.6V 48Pin

功能相似

16位边沿触发的D型触发器具有三态输出 16 BIT EDGE TRIGGERED D TYPE FLIP FLOP WITH 3 STATE OUTPUTS

SN74LVC16374AZRDR和SN74LVC16374ADLR的区别

型号： SN74LVCH16374ADGGR

品牌： 德州仪器

封装： TSSOP-48 16Bit 2V to 3.6V 48Pin

功能相似

16位边沿触发D型触发器具有​​三态输出 16-BIT EDGE-TRIGGERED D-TYPE FLIP-FLOP WITH 3-STATE OUTPUTS

SN74LVC16374AZRDR和SN74LVCH16374ADGGR的区别
