SN74ALS576BDWR

SN74ALS576BDWR

TI(德州仪器) 主动器件

八D型边沿触发触发器具有三态输出 OCTAL D-TYPE EDGE-TRIGGERED FLIP-FLOPS WITH 3-STATE OUTPUTS

Flip Flop 1 Element D-Type 8 Bit Positive Edge 20-SOIC 0.295", 7.50mm Width


得捷:
IC FF D-TYPE SNGL 8BIT 20SOIC


立创商城:
SN74ALS576BDWR


贸泽:
Flip Flops Octal D-Ty Edge-Trig F-F W/3-State Otpt


艾睿:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element 20-Pin SOIC T/R


安富利:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element 20-Pin SOIC T/R


Chip1Stop:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element 20-Pin SOIC T/R


SN74ALS576BDWR中文资料参数规格
技术参数

频率 30.0 MHz

电源电压DC 4.50V ~ 5.50V

输出接口数 8

输出电流 24.0 mA

电路数 8

通道数 8

时钟频率 30 MHz

位数 8

传送延迟时间 14.0 ns

电压波节 5.00 V

输出电流驱动 -108 µA

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOIC-20

外形尺寸

长度 12.8 mm

宽度 7.52 mm

高度 2.35 mm

封装 SOIC-20

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

SN74ALS576BDWR引脚图与封装图

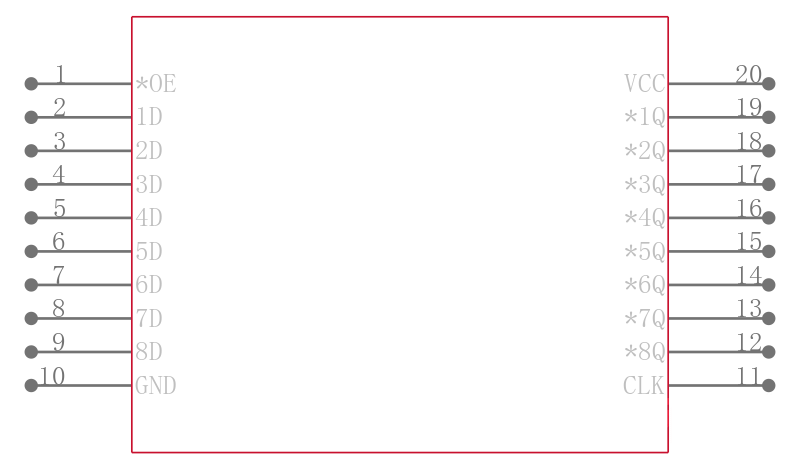

SN74ALS576BDWR引脚图

SN74ALS576BDWR引脚图

SN74ALS576BDWR封装图

SN74ALS576BDWR封装图

SN74ALS576BDWR封装焊盘图

SN74ALS576BDWR封装焊盘图

在线购买SN74ALS576BDWR
型号 制造商 描述 购买
SN74ALS576BDWR TI 德州仪器 八D型边沿触发触发器具有三态输出 OCTAL D-TYPE EDGE-TRIGGERED FLIP-FLOPS WITH 3-STATE OUTPUTS 搜索库存
替代型号SN74ALS576BDWR
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： SN74ALS576BDWR

品牌： TI 德州仪器

封装： 20SOIC 8Bit 4.5V to 5.5V 20Pin

当前型号

八D型边沿触发触发器具有三态输出 OCTAL D-TYPE EDGE-TRIGGERED FLIP-FLOPS WITH 3-STATE OUTPUTS

当前型号

型号： SN74ALS576BDWG4

品牌： 德州仪器

封装： SOIC 8Bit 4.5V to 5.5V 20Pin

完全替代

触发器 Octal DType Edge TRIGRD 触发器

SN74ALS576BDWR和SN74ALS576BDWG4的区别

型号： SN74ALS576BDWRG4

品牌： 德州仪器

封装： 20-SOIC 8Bit 4.5V to 5.5V 20Pin

完全替代

Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1Element 20Pin SOIC T/R

SN74ALS576BDWR和SN74ALS576BDWRG4的区别

型号： SN74ALS576BDWRE4

品牌： 德州仪器

封装： 4.5V to 5.5V 20Pin

完全替代

八D型边沿触发触发器具有三态输出 OCTAL D-TYPE EDGE-TRIGGERED FLIP-FLOPS WITH 3-STATE OUTPUTS

SN74ALS576BDWR和SN74ALS576BDWRE4的区别
