频率 35.0 MHz
电源电压DC 4.50V ~ 5.50V
输出接口数 8
输出电流 24.0 mA
电路数 8
通道数 8
时钟频率 35 MHz
位数 8
传送延迟时间 14.0 ns
电压波节 5.00 V
输出电流驱动 -108 µA
输入数 8
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
安装方式 Through Hole
引脚数 20
封装 PDIP-20
长度 24.33 mm
宽度 6.35 mm
高度 4.57 mm
封装 PDIP-20
工作温度 0℃ ~ 70℃ TA
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99

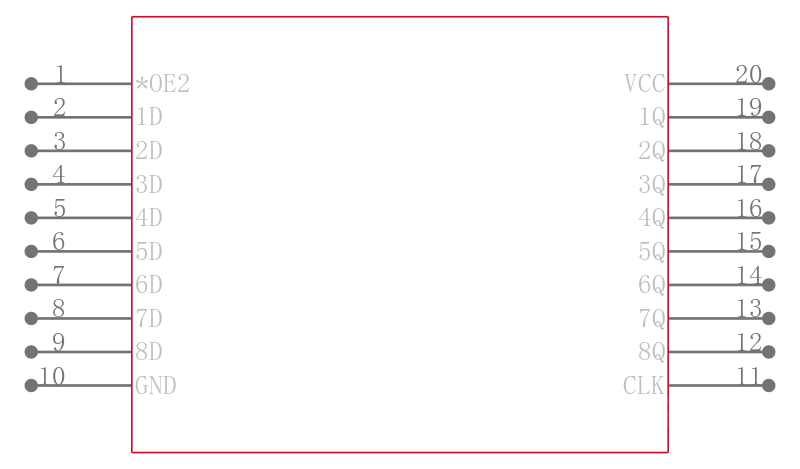

SN74ALS574BNE4引脚图
SN74ALS574BNE4封装图
SN74ALS574BNE4封装焊盘图
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74ALS574BNE4 | TI 德州仪器 | 具有三态输出的八路边沿触发式 D 型触发器 20-PDIP 0 to 70 | 搜索库存 |
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74ALS574BNE4 品牌： TI 德州仪器 封装： 20-DIP 8Bit 4.5V to 5.5V 20Pin | 当前型号 | 具有三态输出的八路边沿触发式 D 型触发器 20-PDIP 0 to 70 | 当前型号 |
| 型号： SN74ALS574BN 品牌： 德州仪器 封装： DIP 8Bit 4.5V to 5.5V 20Pin | 类似代替 | TEXAS INSTRUMENTS SN74ALS574BN 触发器, 三态非反相, 正沿, D, 14 ns, 35 MHz, 24 mA, DIP, 20 引脚 | SN74ALS574BNE4和SN74ALS574BN的区别 |
| 型号： DM74ALS574AN 品牌： 飞兆/仙童 封装： DIP 8Bit 5V 20Pin | 功能相似 | 八路D类边沿触发触发器与3态输出 Octal D-Type Edge-Triggered Flip-Flop with 3-STATE Outputs | SN74ALS574BNE4和DM74ALS574AN的区别 |
