SN74LVC4245ADWRE4中文资料参数规格
技术参数
电源电压DC 2.70V min
输出接口数 8
输出电流 24.0 mA
电路数 1
通道数 8
位数 8
传送延迟时间 3.70 ns
电压波节 1.52 V, 2.70 V
输出电流驱动 -1.00 mA
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压Max 3.6V, 5.5V
电源电压Min 2.7V, 4.5V
封装参数
安装方式 Surface Mount
引脚数 24
封装 SOIC-24
外形尺寸
长度 15.4 mm
宽度 7.52 mm
高度 2.35 mm
封装 SOIC-24
物理参数
工作温度 -40℃ ~ 85℃ TA
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
SN74LVC4245ADWRE4引脚图与封装图

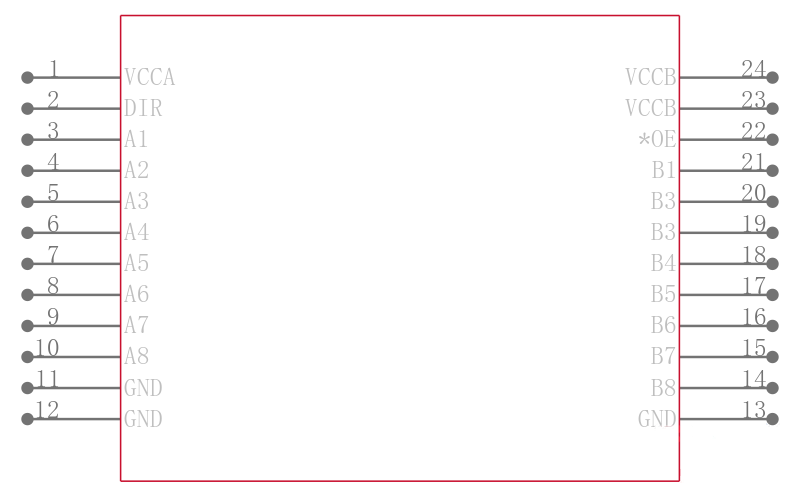

SN74LVC4245ADWRE4引脚图
SN74LVC4245ADWRE4封装图

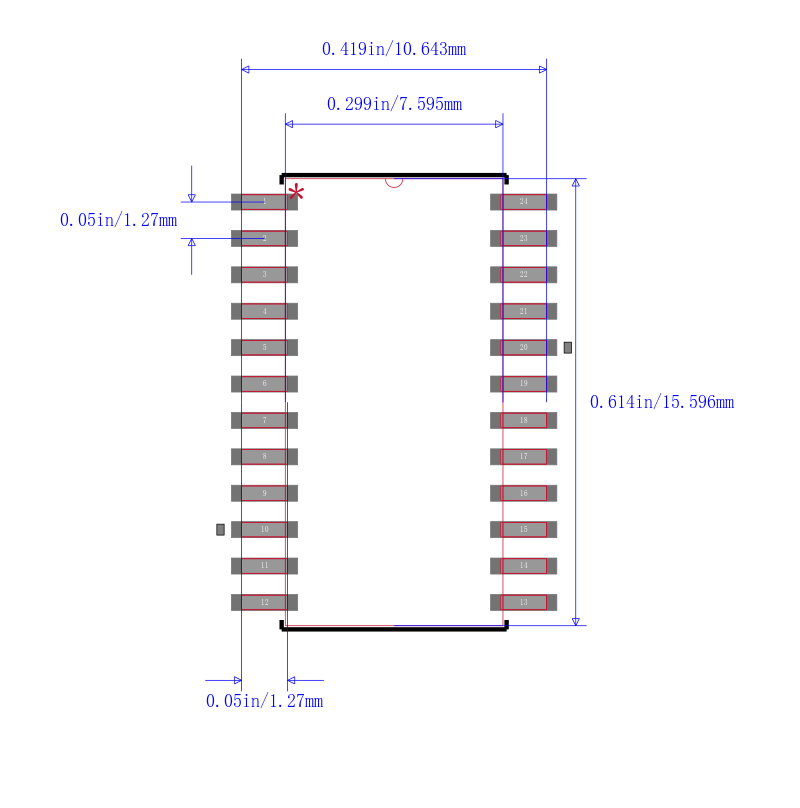

SN74LVC4245ADWRE4封装焊盘图
在线购买SN74LVC4245ADWRE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74LVC4245ADWRE4 | TI 德州仪器 | 八路总线收发器和3.3 V至5 V移位器3态输出 OCTAL BUS TRANSCEIVER AND 3.3-V TO 5-V SHIFTER WITH 3-STATE OUTPUTS | 搜索库存 |
替代型号SN74LVC4245ADWRE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74LVC4245ADWRE4 品牌： TI 德州仪器 封装： SOIC-24 8Bit 2.7V 24Pin | 当前型号 | 八路总线收发器和3.3 V至5 V移位器3态输出 OCTAL BUS TRANSCEIVER AND 3.3-V TO 5-V SHIFTER WITH 3-STATE OUTPUTS | 当前型号 |
| 型号： SN74LVC4245ADWRG4 品牌： 德州仪器 封装： SOIC-24 8Bit 2.7V 24Pin | 完全替代 | 八路总线收发器和3.3 V至5 V移位器3态输出 OCTAL BUS TRANSCEIVER AND 3.3-V TO 5-V SHIFTER WITH 3-STATE OUTPUTS | SN74LVC4245ADWRE4和SN74LVC4245ADWRG4的区别 |
| 型号： SN74LVC4245ADWR 品牌： 德州仪器 封装： SOIC 8Bit 3V 24Pin | 类似代替 | TEXAS INSTRUMENTS SN74LVC4245ADWR 收发器, 非反相, 3态, 8输入, 2.7V至3.6V, 4.5V至5.5V, SOIC-24 | SN74LVC4245ADWRE4和SN74LVC4245ADWR的区别 |
| 型号： SN74LVCC4245ADW 品牌： 德州仪器 封装： | 类似代替 | TEXAS INSTRUMENTS SN74LVCC4245ADW 逻辑芯片, 总线收发器, 八路, 24SOIC | SN74LVC4245ADWRE4和SN74LVCC4245ADW的区别 |
