SN74LS163AD
TI(德州仪器)
电子元器件分类
SN74LS163AD中文资料参数规格
技术参数
电源电压DC 4.75V ~ 5.25V
输出接口数 4
时钟频率 32 MHz
位数 4
电压波节 5.00 V
输出电流驱动 -50.0 µA
输入数 4
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 4.75V ~ 5.25V
电源电压Max 5.25 V
电源电压Min 4.75 V
封装参数
安装方式 Surface Mount
引脚数 16
封装 SOIC-16
外形尺寸
封装 SOIC-16
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
海关信息
ECCN代码 EAR99
SN74LS163AD引脚图与封装图

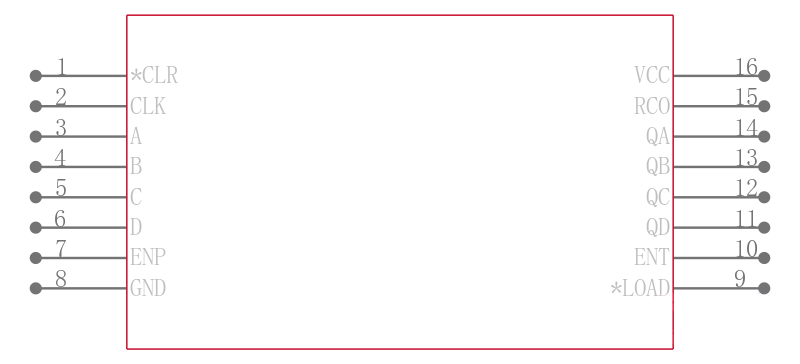

SN74LS163AD引脚图
SN74LS163AD封装图

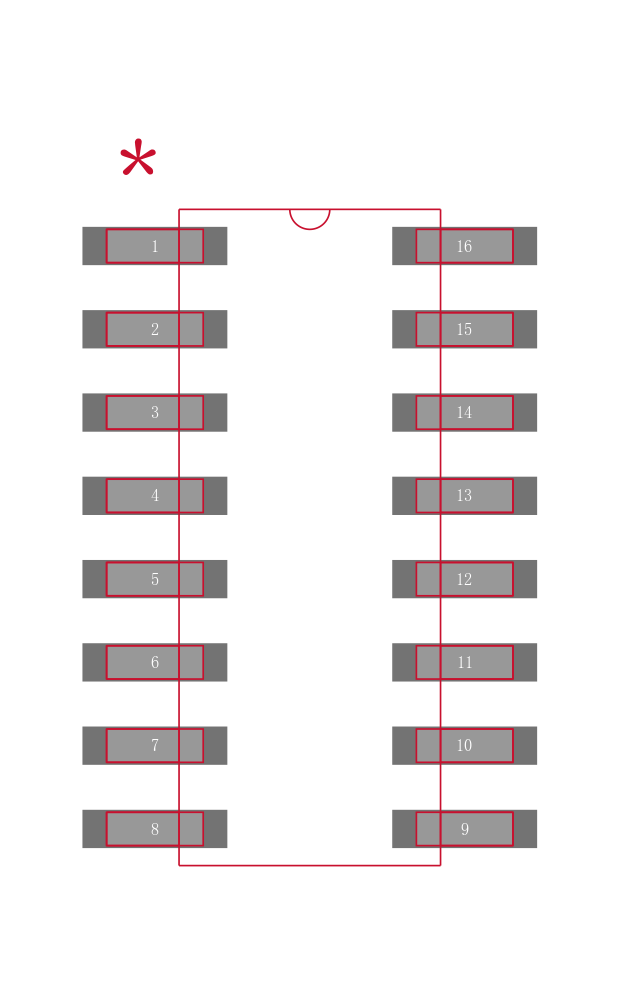

SN74LS163AD封装焊盘图
在线购买SN74LS163AD
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74LS163AD | TI 德州仪器 | 同步4位计数器 SYNCHRONOUS 4-BIT COUNTERS | 搜索库存 |
替代型号SN74LS163AD
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74LS163AD 品牌： TI 德州仪器 封装： SOIC-16 4Bit 4.75V to 5.25V 16Pin | 当前型号 | 同步4位计数器 SYNCHRONOUS 4-BIT COUNTERS | 当前型号 |
| 型号： SN74LS163AN 品牌： 德州仪器 封装： DIP 4Bit 4.75V to 5.25V 16Pin | 完全替代 | TEXAS INSTRUMENTS SN74LS163AN 芯片, 计数器, 4位, 二进制 | SN74LS163AD和SN74LS163AN的区别 |
| 型号： SN74LS163ADRE4 品牌： 德州仪器 封装： SOIC-16 | 完全替代 | IC SYNC 4Bit BIN COUNTR 16-SOIC | SN74LS163AD和SN74LS163ADRE4的区别 |
| 型号： SN74LS163ANSR 品牌： 德州仪器 封装： 16SOP 4Bit 4.75V to 5.25V 16Pin 32MHz | 类似代替 | 同步4位计数器 SYNCHRONOUS 4-BIT COUNTERS | SN74LS163AD和SN74LS163ANSR的区别 |
