SN74F574NSR

TI(德州仪器) 主动器件

具有三态输出的八路边沿触发式 D 型触发器 20-SO 0 to 70

Flip Flop 1 Element D-Type 8 Bit Positive Edge 20-SOIC 0.209", 5.30mm Width

得捷:
IC FF D-TYPE SNGL 8BIT 20SO

立创商城:
SN74F574NSR

德州仪器TI:
Octal Edge-Triggered D-Type Flip-Flops With 3-State Outputs

艾睿:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element 20-Pin SOP T/R

Chip1Stop:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element 20-Pin SOP T/R

Win Source:
IC D-TYPE POS TRG SNGL 20SO

SN74F574NSR中文资料参数规格

技术参数

频率 100 MHz

电源电压DC 4.50V ~ 5.50V

输出接口数 8

输出电流 24.0 mA

时钟频率 100 MHz

位数 8

传送延迟时间 10.0 ns

电压波节 5.00 V

输出电流驱动 -125 µA

电源电压 4.5V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOIC-20

外形尺寸

封装 SOIC-20

物理参数

工作温度 0℃ ~ 70℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

SN74F574NSR引脚图与封装图

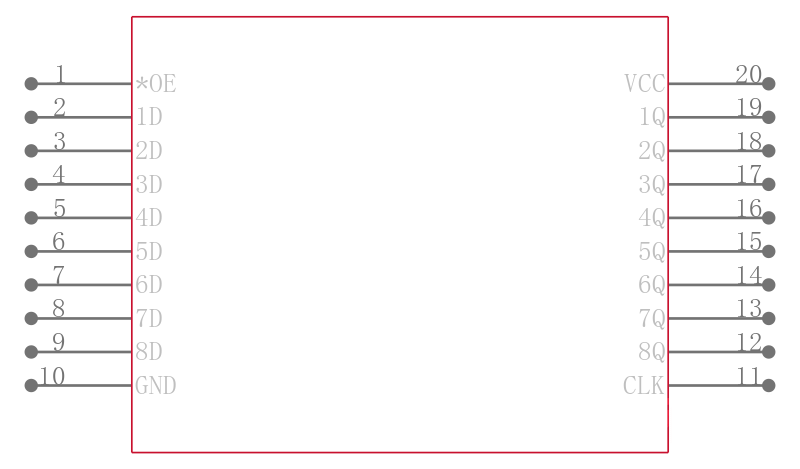

SN74F574NSR引脚图

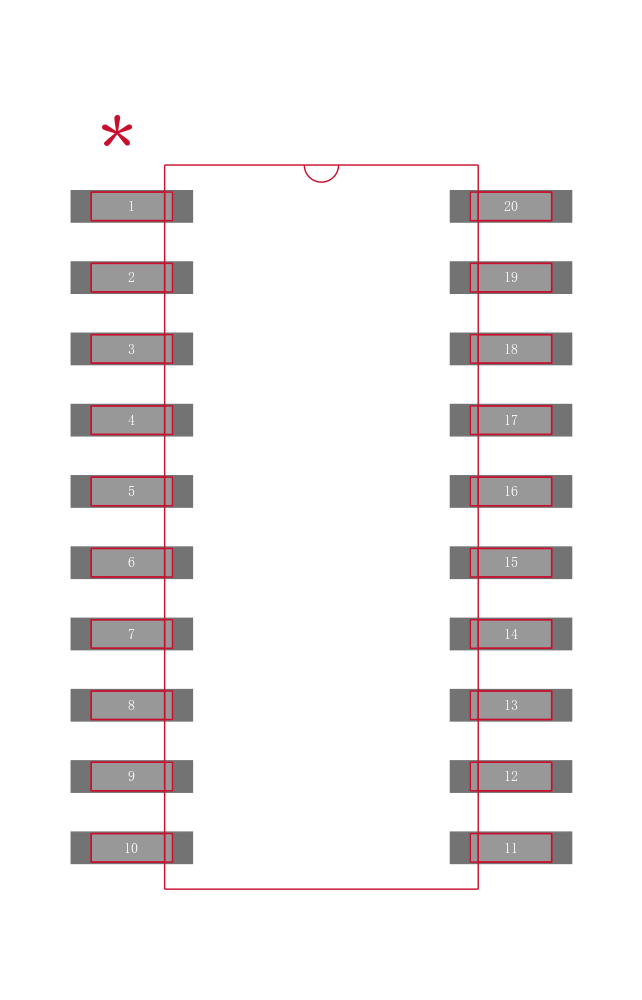

SN74F574NSR封装图

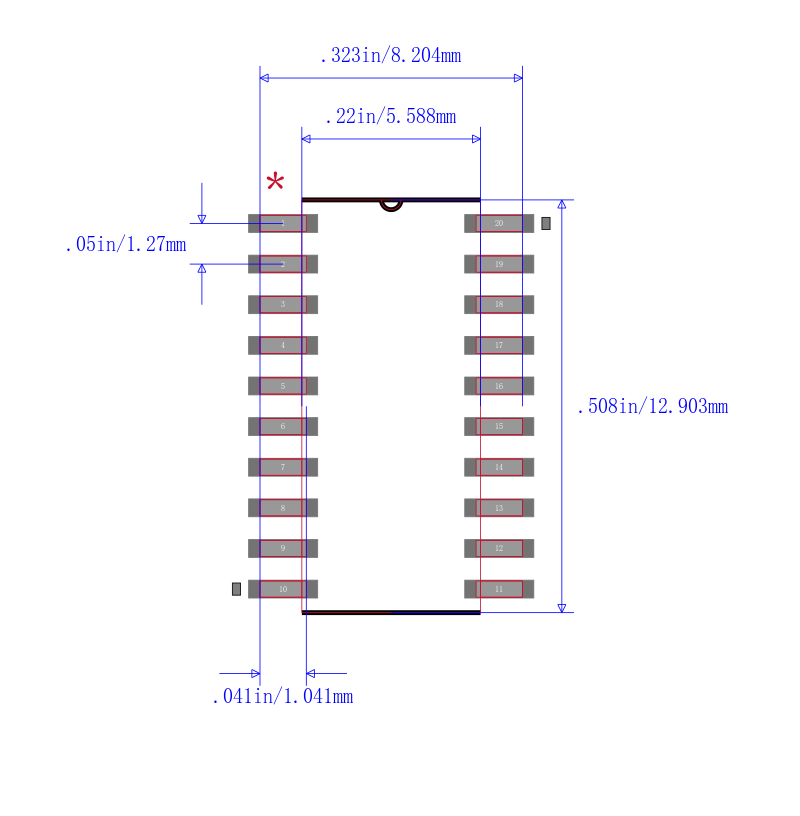

SN74F574NSR封装焊盘图

在线购买SN74F574NSR

型号	制造商	描述	购买
SN74F574NSR	TI 德州仪器	具有三态输出的八路边沿触发式 D 型触发器 20-SO 0 to 70	搜索库存

替代型号SN74F574NSR

型号/品牌/封装	代替类型	描述	替代型号对比
型号： SN74F574NSR 品牌： TI 德州仪器封装： SOP-20 8Bit 4.5V to 5.5V 20Pin	当前型号	具有三态输出的八路边沿触发式 D 型触发器 20-SO 0 to 70	当前型号
型号： SN74F574DWR 品牌：德州仪器封装： 20SOIC 8Bit 4.5V to 5.5V 20Pin	完全替代	触发器 Octal Edge-Trig D-Ty F-F W/3-State Otpt	SN74F574NSR和SN74F574DWR的区别
型号： SN74F574DWG4 品牌：德州仪器封装： 20-SOIC 8Bit 4.5V to 5.5V 20Pin	完全替代	触发器 Octal DTYPE Edge Triggered FlipFlop	SN74F574NSR和SN74F574DWG4的区别
型号： 54F574DMQB 品牌：德州仪器封装： CDIP	完全替代	Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1Element 20Pin CDIP Rail	SN74F574NSR和54F574DMQB的区别
