SN74F112NE4
TI(德州仪器)
主动器件
SN74F112NE4中文资料参数规格
技术参数
频率 130 MHz
电源电压DC 4.50V ~ 5.50V
输出接口数 1
输出电流 20.0 mA
时钟频率 130 MHz
位数 2
传送延迟时间 7.50 ns
电压波节 5.00 V
输出电流驱动 -50.0 µA
输入数 2
电源电压 4.5V ~ 5.5V
封装参数
安装方式 Through Hole
引脚数 16
封装 DIP-16
外形尺寸
封装 DIP-16
物理参数
工作温度 0℃ ~ 70℃ TA
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74F112NE4引脚图与封装图

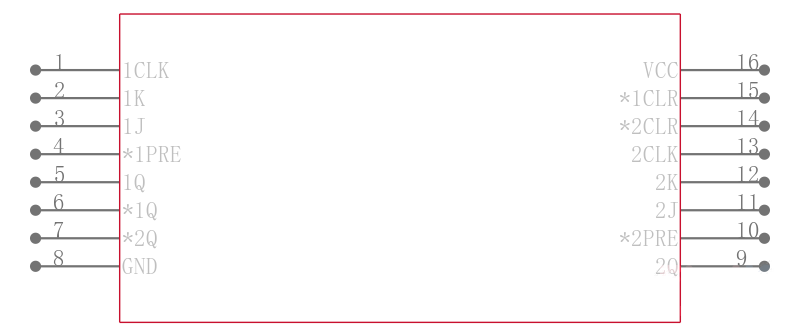

SN74F112NE4引脚图
SN74F112NE4封装图
SN74F112NE4封装焊盘图
在线购买SN74F112NE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74F112NE4 | TI 德州仪器 | 具有清零和预置端的双路负边沿触发式 J-K 触发器 16-PDIP 0 to 70 | 搜索库存 |
替代型号SN74F112NE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74F112NE4 品牌： TI 德州仪器 封装： 16-DIP 2Bit 4.5V to 5.5V 16Pin | 当前型号 | 具有清零和预置端的双路负边沿触发式 J-K 触发器 16-PDIP 0 to 70 | 当前型号 |
| 型号： SN74F112NSRG4 品牌： 德州仪器 封装： 16-SOIC 2Bit 4.5V to 5.5V 16Pin | 完全替代 | 触发器 Dual J K NEG Edge Triggered FlipFlop | SN74F112NE4和SN74F112NSRG4的区别 |
| 型号： SN74F112DRE4 品牌： 德州仪器 封装： 16-SOIC 2Bit 4.5V to 5.5V 16Pin | 完全替代 | Flip Flop JK-Type Neg-Edge 2Element 16Pin SOIC T/R | SN74F112NE4和SN74F112DRE4的区别 |
| 型号： SN74F112NSR 品牌： 德州仪器 封装： SOP-16 2Bit 4.5V to 5.5V 16Pin | 完全替代 | 具有清零和预置端的双路负边沿触发式 J-K 触发器 16-SO 0 to 70 | SN74F112NE4和SN74F112NSR的区别 |
