频率 180 MHz
输出电流 12.0 mA
电路数 7
通道数 6
时钟频率 180 MHz
位数 6
电压波节 5.00 V, 3.30 V, 2.50 V
输入电容 1.7 pF
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 2V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2 V
安装方式 Surface Mount
引脚数 16
封装 SOP-16
长度 10.3 mm
宽度 5.3 mm
高度 1.95 mm
封装 SOP-16
工作温度 -40℃ ~ 85℃ TA
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Contains Lead

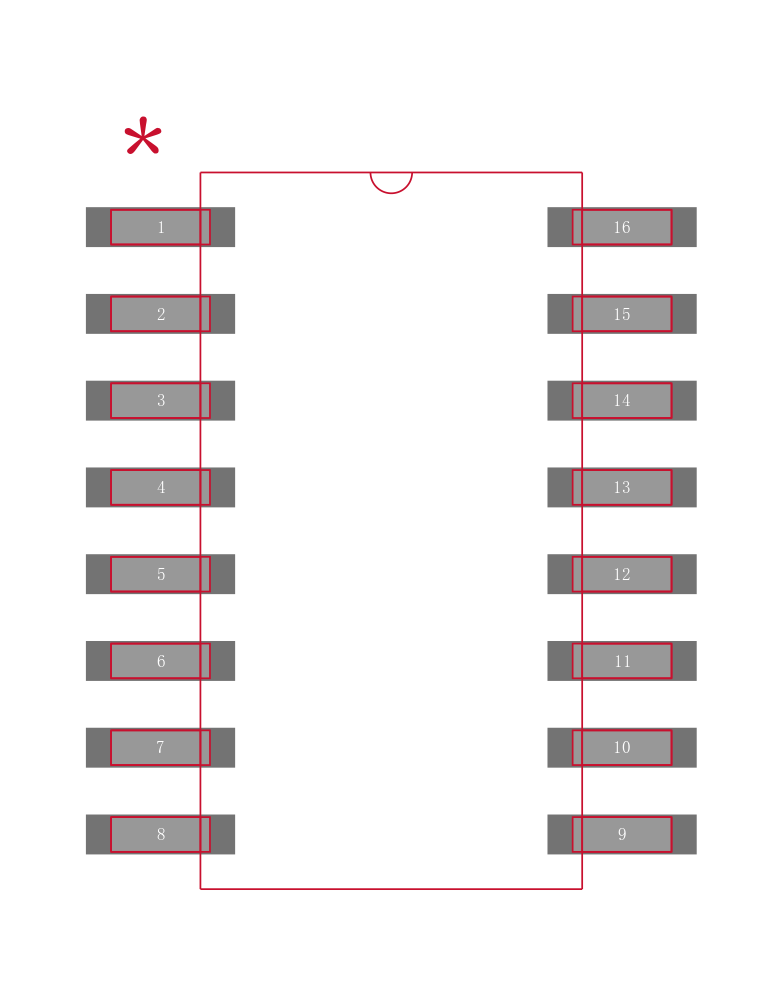

SN74LV174ANSR引脚图

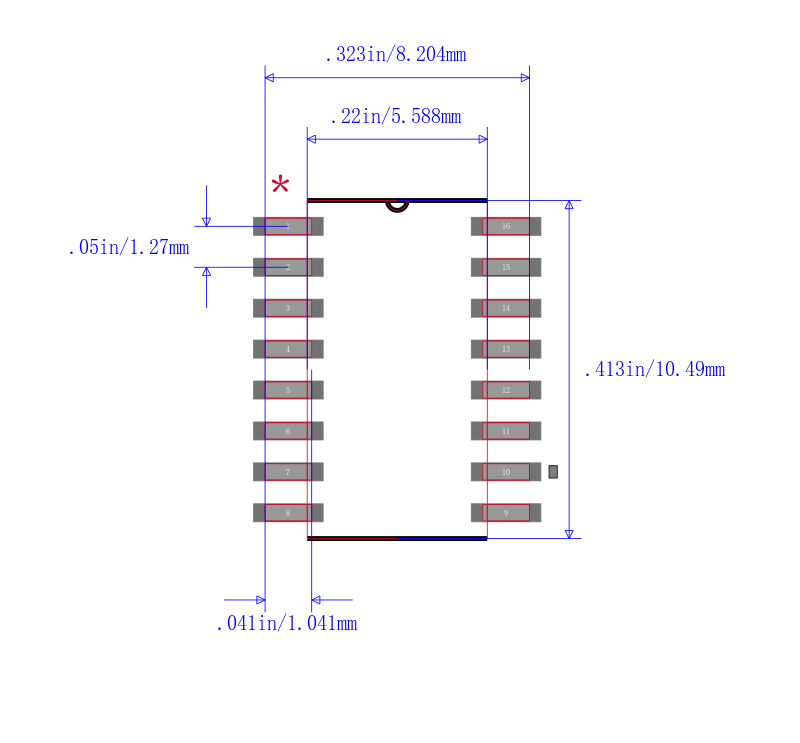

SN74LV174ANSR封装图
SN74LV174ANSR封装焊盘图
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74LV174ANSR | TI 德州仪器 | 六路D型触发器与Clear HEX D-TYPE FLIP-FLOPS WITH CLEAR | 搜索库存 |
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74LV174ANSR 品牌： TI 德州仪器 封装： 16SOP 6Bit 16Pin | 当前型号 | 六路D型触发器与Clear HEX D-TYPE FLIP-FLOPS WITH CLEAR | 当前型号 |
| 型号： SN74HC174NSR 品牌： 德州仪器 封装： SOP 6Bit 2V to 6V 16Pin | 类似代替 | 2 V至6 V工作电压范围宽，输出能够驱动多达10个输入通道负载 Wide Operating Voltage Range of 2 V to 6 V, Outputs Can Drive Up To 10 LSTTL Loads | SN74LV174ANSR和SN74HC174NSR的区别 |
| 型号： SN74LV174ANS 品牌： 德州仪器 封装： SOP | 类似代替 | 六路D型触发器与Clear HEX D-TYPE FLIP-FLOPS WITH CLEAR | SN74LV174ANSR和SN74LV174ANS的区别 |
| 型号： MC74HC174AFELG 品牌： 安森美 封装： 16-SOIC 6Bit 6V | 功能相似 | 六路D触发器与普通时钟和复位高性能硅栅CMOS Hex D Flip−Flop with Common Clock and Reset High−Performance Silicon−Gate CMOS | SN74LV174ANSR和MC74HC174AFELG的区别 |
