SN74HCT574DWRE4
TI
德州仪器
主动器件
SN74HCT574DWRE4中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
输出接口数 8
电路数 8
时钟频率 40 MHz
位数 8
传送延迟时间 41.0 ns
电压波节 5.00 V
输入电容 3 pF
输出电流驱动 -1.00 mA
输入数 8
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Surface Mount
引脚数 20
封装 SOIC-20
外形尺寸
长度 12.8 mm
宽度 7.52 mm
高度 2.35 mm
封装 SOIC-20
物理参数
工作温度 -40℃ ~ 85℃ TA
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74HCT574DWRE4引脚图与封装图

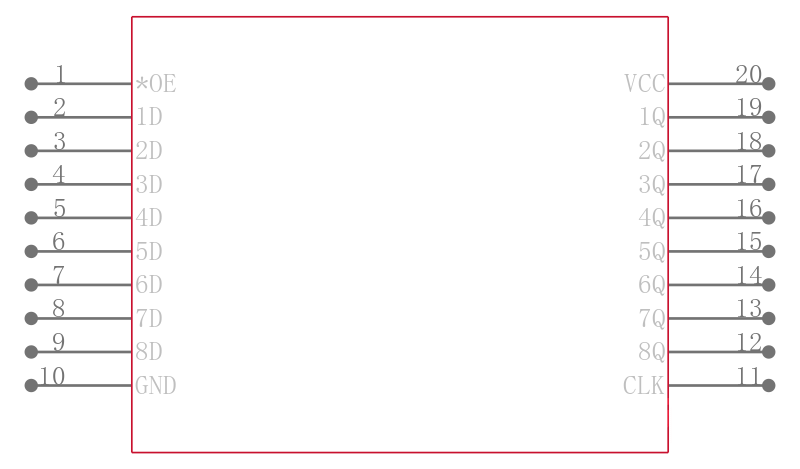

SN74HCT574DWRE4引脚图
SN74HCT574DWRE4封装图
SN74HCT574DWRE4封装焊盘图
在线购买SN74HCT574DWRE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74HCT574DWRE4 | TI 德州仪器 | 八路边沿触发D型触发器具有三态输出 OCTAL EDGE-TRIGGERED D-TYPE FLIP-FLOPS WITH 3-STATE OUTPUTS | 搜索库存 |
替代型号SN74HCT574DWRE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74HCT574DWRE4 品牌： TI 德州仪器 封装： 20-SOIC 8Bit 4.5V to 5.5V 20Pin | 当前型号 | 八路边沿触发D型触发器具有三态输出 OCTAL EDGE-TRIGGERED D-TYPE FLIP-FLOPS WITH 3-STATE OUTPUTS | 当前型号 |
| 型号： SN74HCT574DWR 品牌： 德州仪器 封装： SOIC-20 8Bit 4.5V to 5.5V 20Pin | 完全替代 | D触发器三态同相输出 | SN74HCT574DWRE4和SN74HCT574DWR的区别 |
| 型号： SN74HCT574DW 品牌： 德州仪器 封装： SOIC 8Bit 4.5V to 5.5V 20Pin | 完全替代 | TEXAS INSTRUMENTS SN74HCT574DW 触发器, 三态非反相, 正沿, D, 35 ns, 40 MHz, 6 mA, SOIC, 20 引脚 | SN74HCT574DWRE4和SN74HCT574DW的区别 |
| 型号： MM74HCT574WMX 品牌： 飞兆/仙童 封装： SOIC-20 8Bit 5V 20Pin | 功能相似 | MM74HCT系列 5 V CMOS 三态 八 D型 双稳态触发器 - SOIC-20 | SN74HCT574DWRE4和MM74HCT574WMX的区别 |
