SN74S244DWG4

TI(德州仪器) 主动器件

具有三态输出的八路缓冲器和线路驱动器 20-SOIC 0 to 70

缓冲器，非反向 2 元件 4 位每元件三态 Output 20-SOIC

得捷:
IC BUF NON-INVERT 5.25V 20SOIC

艾睿:
Buffer/Line Driver 8-CH Non-Inverting 3-ST Bipolar 20-Pin SOIC Tube

安富利:
Buffer/Line Driver 8-CH Non-Inverting 3-ST Bipolar 20-Pin SOIC Tube

Chip1Stop:
Buffer/Line Driver 8-CH Non-Inverting 3-ST Bipolar 20-Pin SOIC Tube

Verical:
Buffer/Line Driver 8-CH Non-Inverting 3-ST Bipolar 20-Pin SOIC Tube

SN74S244DWG4中文资料参数规格

技术参数

电源电压DC 4.75V ~ 5.25V

输出接口数 8

通道数 8

位数 8

传送延迟时间 9.00 ns

电压波节 5.00 V

输出电流驱动 -234 µA

输入数 8

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.75V ~ 5.25V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOIC-20

外形尺寸

封装 SOIC-20

物理参数

工作温度 0℃ ~ 70℃ TA

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

SN74S244DWG4引脚图与封装图

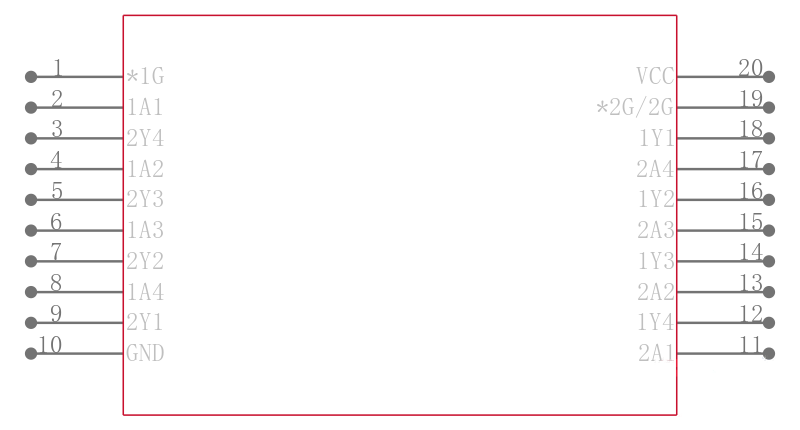

SN74S244DWG4引脚图

SN74S244DWG4封装图

SN74S244DWG4封装焊盘图

在线购买SN74S244DWG4

型号	制造商	描述	购买
SN74S244DWG4	TI 德州仪器	具有三态输出的八路缓冲器和线路驱动器 20-SOIC 0 to 70	搜索库存

替代型号SN74S244DWG4

型号/品牌/封装	代替类型	描述	替代型号对比
型号： SN74S244DWG4 品牌： TI 德州仪器封装： SOIC 4.75V to 5.25V 20Pin	当前型号	具有三态输出的八路缓冲器和线路驱动器 20-SOIC 0 to 70	当前型号
型号： SN74S244DW 品牌：德州仪器封装： 20SOIC 8Bit 4.75V to 5.25V 20Pin	完全替代	八路缓冲器并用3态输出线路驱动器 OCTAL BUFFERS AND LINE DRIVERS WITH 3-STATE OUTPUTS	SN74S244DWG4和SN74S244DW的区别
型号： SN74S244DWR 品牌：德州仪器封装： 20SOIC 8Bit 4.75V to 5.25V 20Pin	完全替代	八路缓冲器并用3态输出线路驱动器 OCTAL BUFFERS AND LINE DRIVERS WITH 3-STATE OUTPUTS	SN74S244DWG4和SN74S244DWR的区别
型号： SN74S244N3 品牌：德州仪器封装： PDIP 4.75V to 5.25V 20Pin	完全替代	八路缓冲器并用3态输出线路驱动器 OCTAL BUFFERS AND LINE DRIVERS WITH 3-STATE OUTPUTS	SN74S244DWG4和SN74S244N3的区别
