SN74BCT125ADG4

TI(德州仪器) 电子元器件分类

具有三态输出的四路总线缓冲门 14-SOIC 0 to 70

缓冲器，非反向元件 1 位每元件三态 Output 14-SOIC

立创商城:
SN74BCT125ADG4

得捷:
IC BUF NON-INVERT 5.5V 14SOIC

艾睿:
Buffer/Line Driver 4-CH Non-Inverting 3-ST BiCMOS 14-Pin SOIC Tube

德州仪器TI:
4-ch, 4.5-V to 5.5-V buffers with 3-state outputs

Win Source:
IC BUF NON-INVERT 5.5V 14SOIC / Buffer, Non-Inverting 4 Element 1 Bit per Element 3-State Output 14-SOIC

SN74BCT125ADG4中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 4

位数 4

传送延迟时间 7.70 ns

电压波节 5.00 V

输出电流驱动 -234 µA

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

封装 SOIC-14

物理参数

工作温度 0℃ ~ 70℃ TA

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

SN74BCT125ADG4引脚图与封装图

SN74BCT125ADG4引脚图

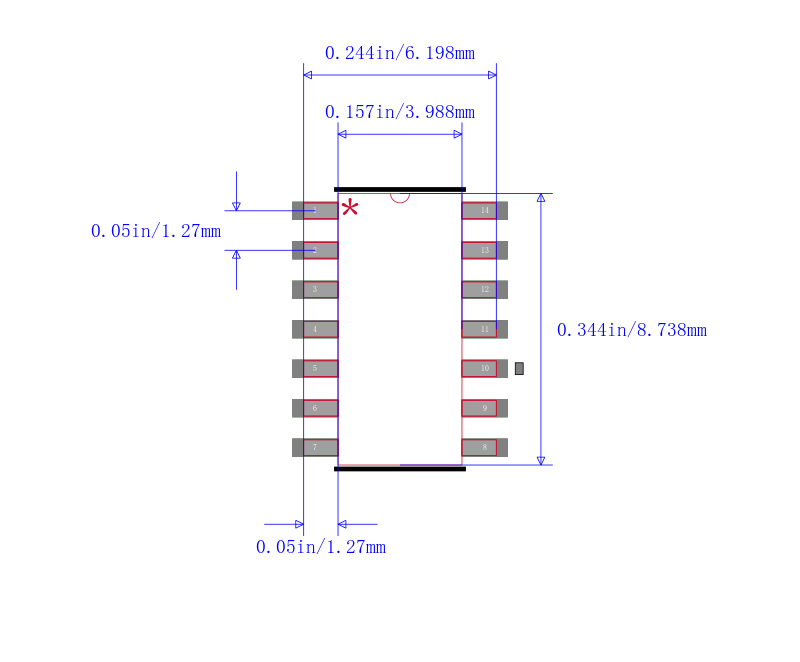

SN74BCT125ADG4封装图

SN74BCT125ADG4封装焊盘图

在线购买SN74BCT125ADG4

型号	制造商	描述	购买
SN74BCT125ADG4	TI 德州仪器	具有三态输出的四路总线缓冲门 14-SOIC 0 to 70	搜索库存

替代型号SN74BCT125ADG4

型号/品牌/封装	代替类型	描述	替代型号对比
型号： SN74BCT125ADG4 品牌： TI 德州仪器封装： SOIC 4Bit 4.5V to 5.5V 14Pin	当前型号	具有三态输出的四路总线缓冲门 14-SOIC 0 to 70	当前型号
型号： SN74BCT125AD 品牌：德州仪器封装： SOIC-14 4Bit 4.5V to 5.5V 14Pin	完全替代	具有三态输出翻两番总线缓冲器GATES QUADRUPLE BUS BUFFER GATES WITH 3-STATE OUTPUTS	SN74BCT125ADG4和SN74BCT125AD的区别
型号： SN74BCT125AN 品牌：德州仪器封装： PDIP-14 4.5V to 5.5V 14Pin	完全替代	具有三态输出翻两番总线缓冲器GATES QUADRUPLE BUS BUFFER GATES WITH 3-STATE OUTPUTS	SN74BCT125ADG4和SN74BCT125AN的区别
型号： SN74BCT125ANSR 品牌：德州仪器封装： 14SOP 4Bit 4.5V to 5.5V 14Pin	完全替代	具有三态输出翻两番总线缓冲器GATES QUADRUPLE BUS BUFFER GATES WITH 3-STATE OUTPUTS	SN74BCT125ADG4和SN74BCT125ANSR的区别
