SN74AHCT574PWRG4
TI(德州仪器)
主动器件
SN74AHCT574PWRG4中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
输出接口数 8
时钟频率 115 MHz
位数 8
传送延迟时间 12.0 ns
电压波节 5.00 V
输入电容 3 pF
输出电流驱动 -1.00 mA
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 4.5V ~ 5.5V
封装参数
安装方式 Surface Mount
引脚数 20
封装 TSSOP-20
外形尺寸
封装 TSSOP-20
物理参数
工作温度 -40℃ ~ 125℃ TA
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74AHCT574PWRG4引脚图与封装图

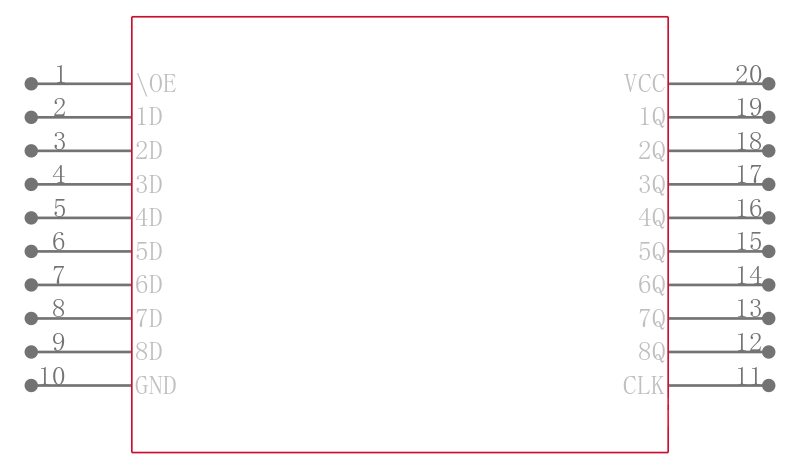

SN74AHCT574PWRG4引脚图

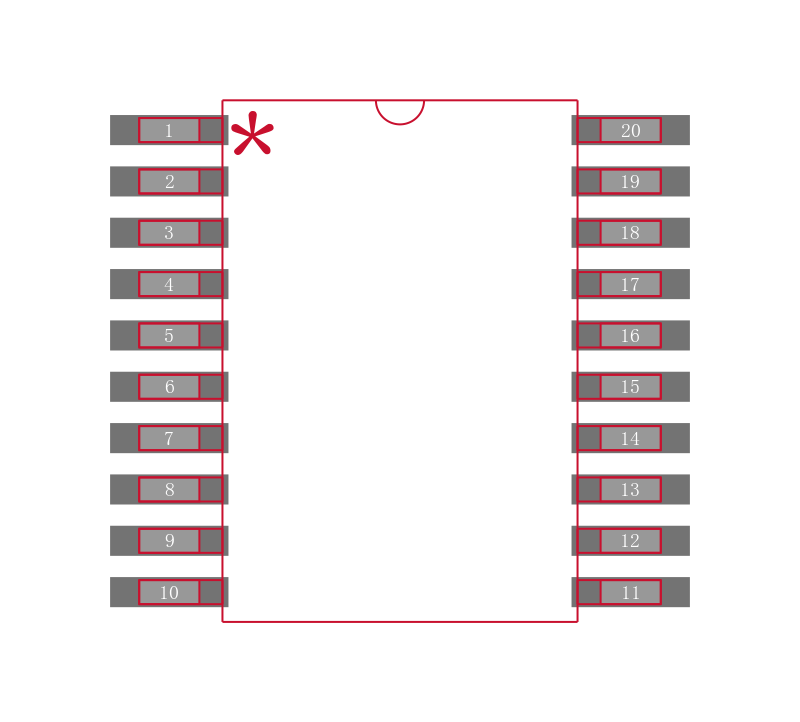

SN74AHCT574PWRG4封装图
SN74AHCT574PWRG4封装焊盘图
在线购买SN74AHCT574PWRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74AHCT574PWRG4 | TI 德州仪器 | 八路边沿触发D型触发器具有三态输出 OCTAL EDGE-TRIGGERED D-TYPE FLIP-FLOPS WITH 3-STATE OUTPUTS | 搜索库存 |
替代型号SN74AHCT574PWRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74AHCT574PWRG4 品牌： TI 德州仪器 封装： 20-TSSOP 8Bit 4.5V to 5.5V | 当前型号 | 八路边沿触发D型触发器具有三态输出 OCTAL EDGE-TRIGGERED D-TYPE FLIP-FLOPS WITH 3-STATE OUTPUTS | 当前型号 |
| 型号： SN74AHCT574PWR 品牌： 德州仪器 封装： TSSOP 8Bit 4.5V to 5.5V 20Pin | 完全替代 | TEXAS INSTRUMENTS SN74AHCT574PWR 芯片, 八路, D型锁存器, 三态, TSSOP-20 | SN74AHCT574PWRG4和SN74AHCT574PWR的区别 |
| 型号： SN74AHCT574DGVR 品牌： 德州仪器 封装： TVSOP-20 8Bit 4.5V to 5.5V | 完全替代 | 八路边沿触发D型触发器具有三态输出 OCTAL EDGE-TRIGGERED D-TYPE FLIP-FLOPS WITH 3-STATE OUTPUTS | SN74AHCT574PWRG4和SN74AHCT574DGVR的区别 |
| 型号： SN74AHCT574PWLE 品牌： 德州仪器 封装： TSSOP 8Bit 4.5V to 5.5V | 完全替代 | 八路边沿触发D型触发器具有三态输出 OCTAL EDGE-TRIGGERED D-TYPE FLIP-FLOPS WITH 3-STATE OUTPUTS | SN74AHCT574PWRG4和SN74AHCT574PWLE的区别 |
