SN74ABTH16244DLG4

TI(德州仪器) 电子元器件分类

16位缓冲器/驱动器，具有三态输出 16-BIT BUFFERS/DRIVERS WITH 3-STATE OUTPUTS

Buffer, Non-Inverting 4 Element 4 Bit per Element 3-State Output 48-SSOP

得捷:
IC BUF NON-INVERT 5.5V 48SSOP

立创商城:
SN74ABTH16244DLG4

艾睿:
Buffer/Line Driver 16-CH Non-Inverting 3-ST BiCMOS 48-Pin SSOP Tube

AMEYA360:
IC BUFF/DVR TRI-ST 16BIT 48SSOP

Win Source:
IC BUF NON-INVERT 5.5V 48SSOP / Buffer, Non-Inverting 4 Element 4 Bit per Element 3-State Output 48-SSOP

SN74ABTH16244DLG4中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 16

位数 16

传送延迟时间 4.10 ns

电压波节 5.00 V

输出电流驱动 -500 µA

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 48

封装 SSOP-48

外形尺寸

封装 SSOP-48

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

SN74ABTH16244DLG4引脚图与封装图

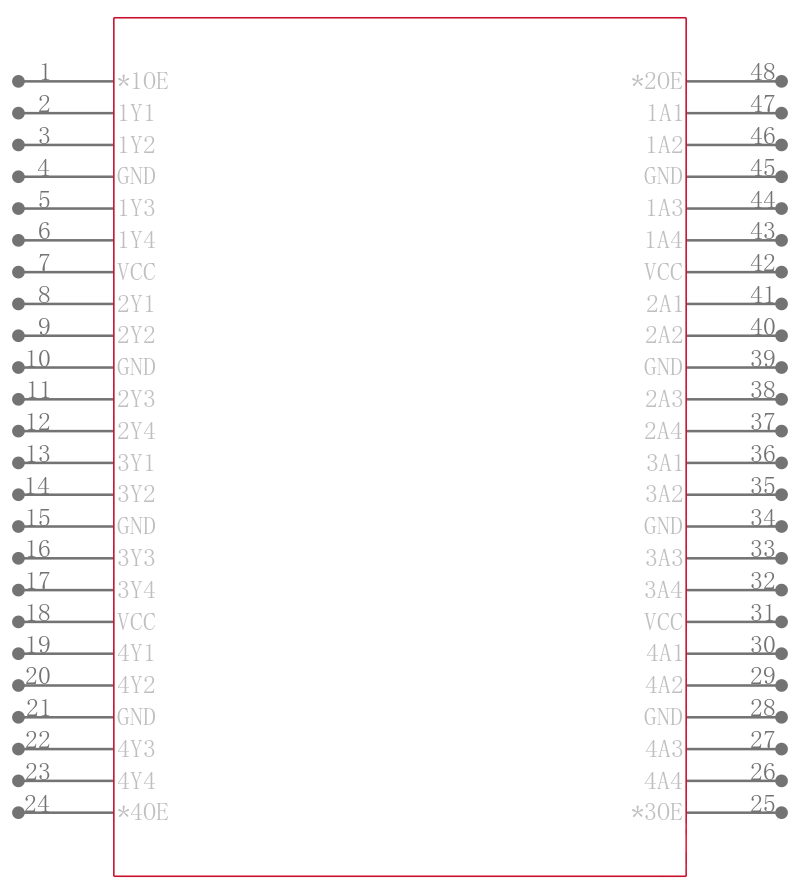

SN74ABTH16244DLG4引脚图

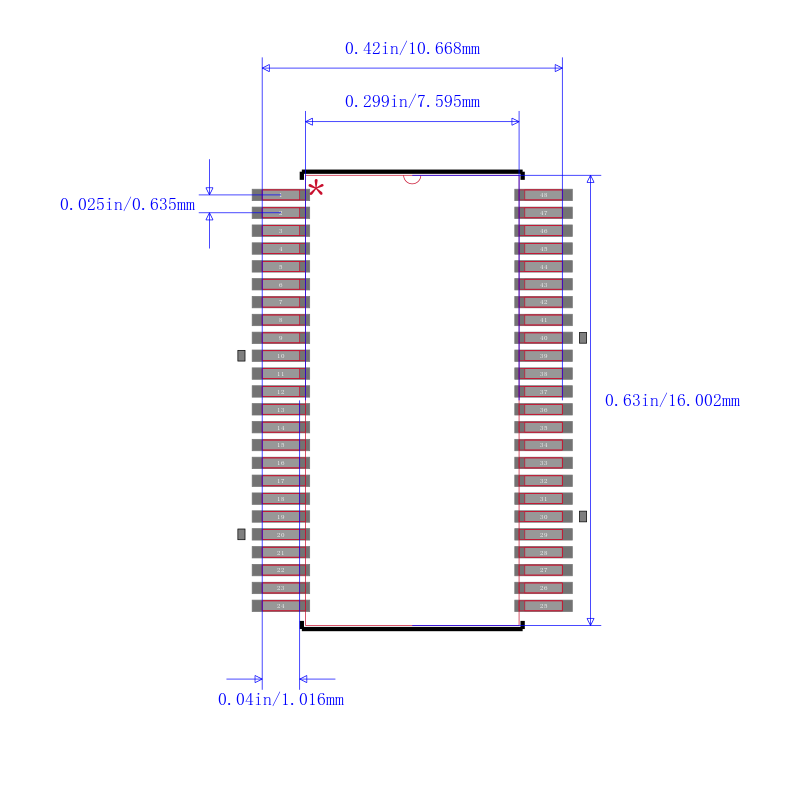

SN74ABTH16244DLG4封装图

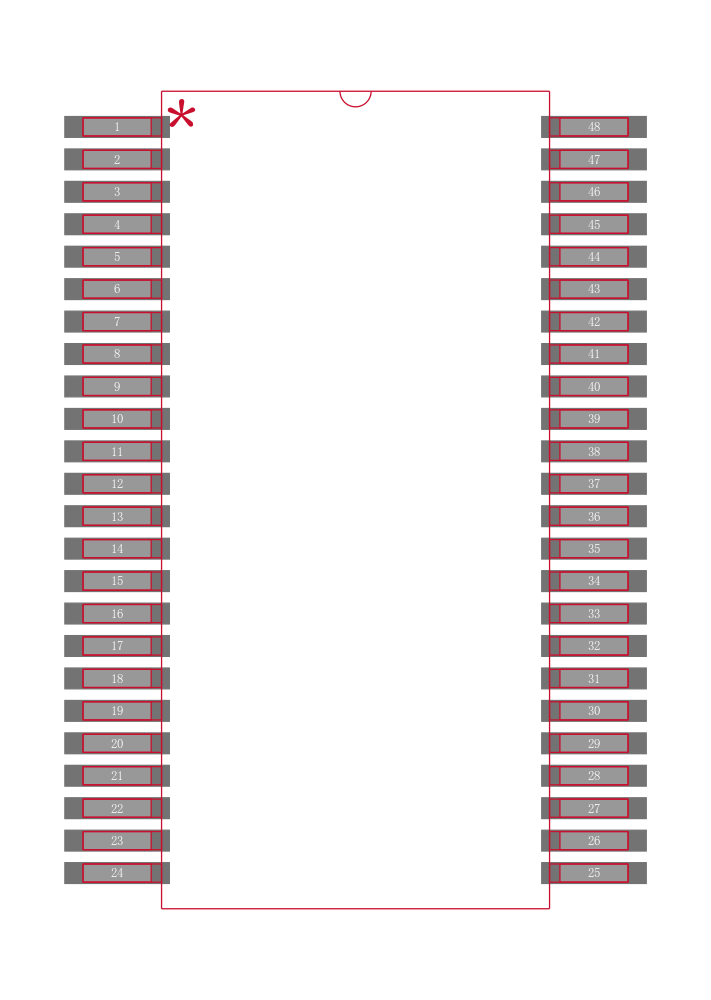

SN74ABTH16244DLG4封装焊盘图

在线购买SN74ABTH16244DLG4

型号	制造商	描述	购买
SN74ABTH16244DLG4	TI 德州仪器	16位缓冲器/驱动器，具有三态输出 16-BIT BUFFERS/DRIVERS WITH 3-STATE OUTPUTS	搜索库存

替代型号SN74ABTH16244DLG4

型号/品牌/封装	代替类型	描述	替代型号对比
型号： SN74ABTH16244DLG4 品牌： TI 德州仪器封装： SSOP 16Bit 4.5V to 5.5V 48Pin	当前型号	16位缓冲器/驱动器，具有三态输出 16-BIT BUFFERS/DRIVERS WITH 3-STATE OUTPUTS	当前型号
型号： SN74ABT16244ADL 品牌：德州仪器封装： SSOP-48 4.5V to 5.5V 48Pin	完全替代	74ABT 系列，Texas Instruments高级 BiCMOS 逻辑工作电压：4.5 至 5.5 兼容性：输入 LVTTL/TTL、输出 TTL ### 74ABT 系列	SN74ABTH16244DLG4和SN74ABT16244ADL的区别
型号： SN74ABT16244ADLR 品牌：德州仪器封装： 48SSOP 16Bit 4.5V to 5.5V 48Pin	完全替代	16位缓冲器/驱动器，具有三态输出 16-BIT BUFFERS/DRIVERS WITH 3-STATE OUTPUTS	SN74ABTH16244DLG4和SN74ABT16244ADLR的区别
型号： SN74ABTH16244DL 品牌：德州仪器封装： SSOP 16Bit 4.5V to 5.5V 48Pin	完全替代	16位缓冲器/驱动器，具有三态输出 16-BIT BUFFERS/DRIVERS WITH 3-STATE OUTPUTS	SN74ABTH16244DLG4和SN74ABTH16244DL的区别
