SN74ABT541BIPWRQ1

SN74ABT541BIPWRQ1

TI(德州仪器) 电子元器件分类

八路缓冲器/驱动器,具有三态输出 OCTAL BUFFER/DRIVER WITH 3-STATE OUTPUTS

Buffer, Non-Inverting 1 Element 8 Bit per Element 3-State Output 20-TSSOP


得捷:
IC BUFF/DVR TRI-ST 8BIT 20TSSOP


立创商城:
SN74ABT541BIPWRQ1


艾睿:
Buffer/Line Driver 8-CH Non-Inverting 3-ST BiCMOS Automotive 20-Pin TSSOP T/R


Chip1Stop:
Buffer/Line Driver 8-CH Non-Inverting 3-ST BiCMOS Automotive 20-Pin TSSOP T/R


Verical:
Buffer/Line Driver 8-CH Non-Inverting 3-ST BiCMOS Automotive 20-Pin TSSOP T/R


Win Source:
IC BUF NON-INVERT 5.5V 20TSSOP / Buffer, Non-Inverting 1 Element 8 Bit per Element 3-State Output 20-TSSOP


SN74ABT541BIPWRQ1中文资料参数规格
技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 8

通道数 8

位数 8

传送延迟时间 3.50 ns

电压波节 5.00 V

静态电流 22 mA

输出电流驱动 -500 µA

输入数 8

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 TSSOP-20

外形尺寸

宽度 4.5 mm

封装 TSSOP-20

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

SN74ABT541BIPWRQ1引脚图与封装图

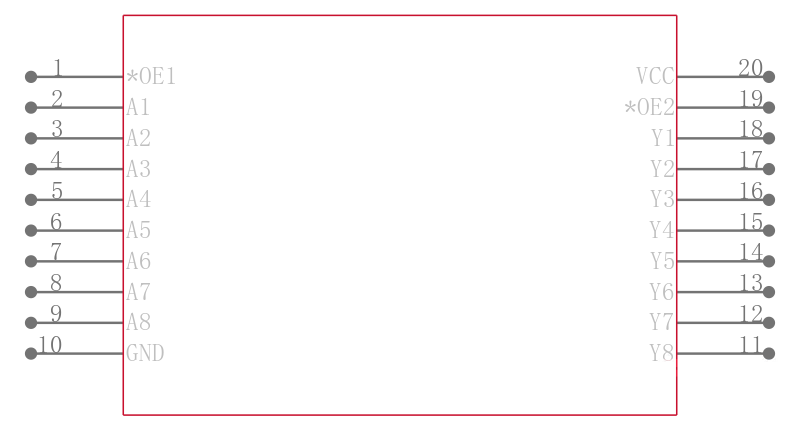

SN74ABT541BIPWRQ1引脚图

SN74ABT541BIPWRQ1引脚图

SN74ABT541BIPWRQ1封装图

SN74ABT541BIPWRQ1封装图

SN74ABT541BIPWRQ1封装焊盘图

SN74ABT541BIPWRQ1封装焊盘图

在线购买SN74ABT541BIPWRQ1
型号 制造商 描述 购买
SN74ABT541BIPWRQ1 TI 德州仪器 八路缓冲器/驱动器,具有三态输出 OCTAL BUFFER/DRIVER WITH 3-STATE OUTPUTS 搜索库存
替代型号SN74ABT541BIPWRQ1
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: SN74ABT541BIPWRQ1

品牌: TI 德州仪器

封装: TSSOP-20 8Bit 4.5V to 5.5V 20Pin

当前型号

八路缓冲器/驱动器,具有三态输出 OCTAL BUFFER/DRIVER WITH 3-STATE OUTPUTS

当前型号

型号: SN74ABT541BPWR

品牌: 德州仪器

封装: TSSOP 8Bit 4.5V to 5.5V 20Pin

类似代替

八路缓冲器/驱动器,具有三态输出 OCTAL BUFFERS/DRIVERS WITH 3-STATE OUTPUTS

SN74ABT541BIPWRQ1和SN74ABT541BPWR的区别

型号: SN74ABT541BPW

品牌: 德州仪器

封装: 20TSSOP 4.5V to 5.5V 20Pin

类似代替

74ABT 系列,Texas Instruments高级 BiCMOS 逻辑 工作电压:4.5 至 5.5 兼容性:输入 LVTTL/TTL、输出 TTL ### 74ABT 系列

SN74ABT541BIPWRQ1和SN74ABT541BPW的区别

型号: SN74ABT541BIPWREP

品牌: 德州仪器

封装: TSSOP-20 4.5V to 5.5V 20Pin

类似代替

八路缓冲器/驱动器,具有三态输出 OCTAL BUFFER/DRIVER WITH 3-STATE OUTPUTS

SN74ABT541BIPWRQ1和SN74ABT541BIPWREP的区别
