SN74LS07NSRG4
TI(德州仪器)
电子元器件分类
SN74LS07NSRG4中文资料参数规格
技术参数
电源电压DC 4.75V ~ 5.25V
输出接口数 6
通道数 6
位数 6
传送延迟时间 30.0 ns
电压波节 5.00 V
耗散功率 140 mW
逻辑门个数 6
输入数 6
电源电压 4.75V ~ 5.25V
封装参数
安装方式 Surface Mount
引脚数 14
封装 SOP-14
外形尺寸
封装 SOP-14
物理参数
工作温度 0℃ ~ 70℃ TA
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74LS07NSRG4引脚图与封装图

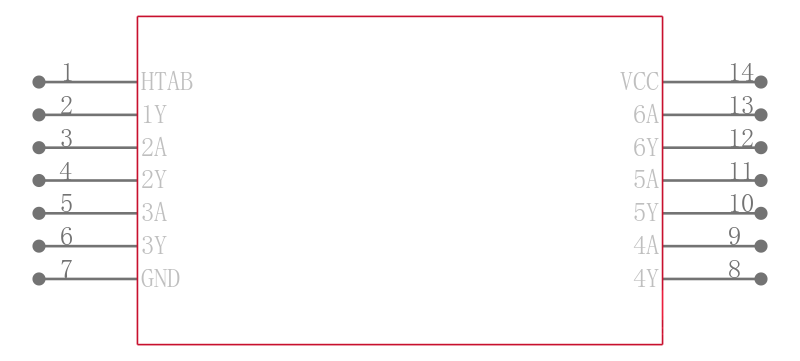

SN74LS07NSRG4引脚图
SN74LS07NSRG4封装图
SN74LS07NSRG4封装焊盘图
在线购买SN74LS07NSRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74LS07NSRG4 | TI 德州仪器 | HEX缓冲器/带集电极开路高压输出驱动程序 HEX BUFFERS/DRIVERS WITH OPEN-COLLECTOR HIGH-VOLTAGE OUTPUTS | 搜索库存 |
替代型号SN74LS07NSRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74LS07NSRG4 品牌： TI 德州仪器 封装： SOP 6Bit 4.75V to 5.25V 14Pin | 当前型号 | HEX缓冲器/带集电极开路高压输出驱动程序 HEX BUFFERS/DRIVERS WITH OPEN-COLLECTOR HIGH-VOLTAGE OUTPUTS | 当前型号 |
| 型号： SN74LS07NSR 品牌： 德州仪器 封装： SOP 6Bit 4.75V to 5.25V 14Pin | 完全替代 | HEX缓冲器/带集电极开路高压输出驱动程序 HEX BUFFERS/DRIVERS WITH OPEN-COLLECTOR HIGH-VOLTAGE OUTPUTS | SN74LS07NSRG4和SN74LS07NSR的区别 |
| 型号： SN74LS07NSRE4 品牌： 德州仪器 封装： SOP-14 6Bit 4.75V to 5.25V 14Pin | 完全替代 | HEX缓冲器/带集电极开路高压输出驱动程序 HEX BUFFERS/DRIVERS WITH OPEN-COLLECTOR HIGH-VOLTAGE OUTPUTS | SN74LS07NSRG4和SN74LS07NSRE4的区别 |
| 型号： HD74LS07FP-E 品牌： 瑞萨电子 封装： | 功能相似 | LS SERIES, HEX 1-INPUT NON-INVERT GATE, PDSO14, FP-14DA | SN74LS07NSRG4和HD74LS07FP-E的区别 |
