SN74ABT126NSR

SN74ABT126NSR

TI(德州仪器) 电子元器件分类

具有三态输出翻两番总线缓冲器GATES QUADRUPLE BUS BUFFER GATES WITH 3-STATE OUTPUTS

缓冲器,非反向 4 元件 1 位每元件 三态 Output 14-SO


得捷:
IC BUFFER NON-INVERT 5.5V 14SOP


立创商城:
SN74ABT126NSR


艾睿:
Buffer/Line Driver 4-CH Non-Inverting 3-ST BiCMOS 14-Pin SOP T/R


Chip1Stop:
Buffer/Line Driver 4-CH Non-Inverting 3-ST BiCMOS 14-Pin SOP T/R


Win Source:
IC BUFFER NON-INVERT 5.5V 14SOP / Buffer, Non-Inverting 4 Element 1 Bit per Element 3-State Output 14-SO


SN74ABT126NSR中文资料参数规格
技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 4

通道数 4

位数 4

传送延迟时间 6.30 ns

电压波节 5.00 V

静态电流 24 mA

输出电流驱动 -500 µA

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOP-14

外形尺寸

宽度 5.3 mm

封装 SOP-14

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

SN74ABT126NSR引脚图与封装图

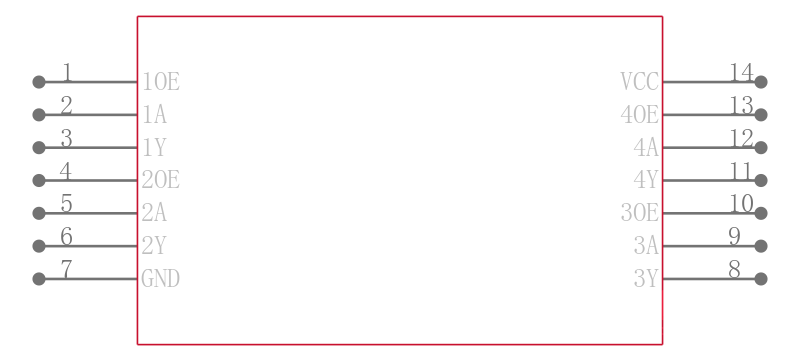

SN74ABT126NSR引脚图

SN74ABT126NSR引脚图

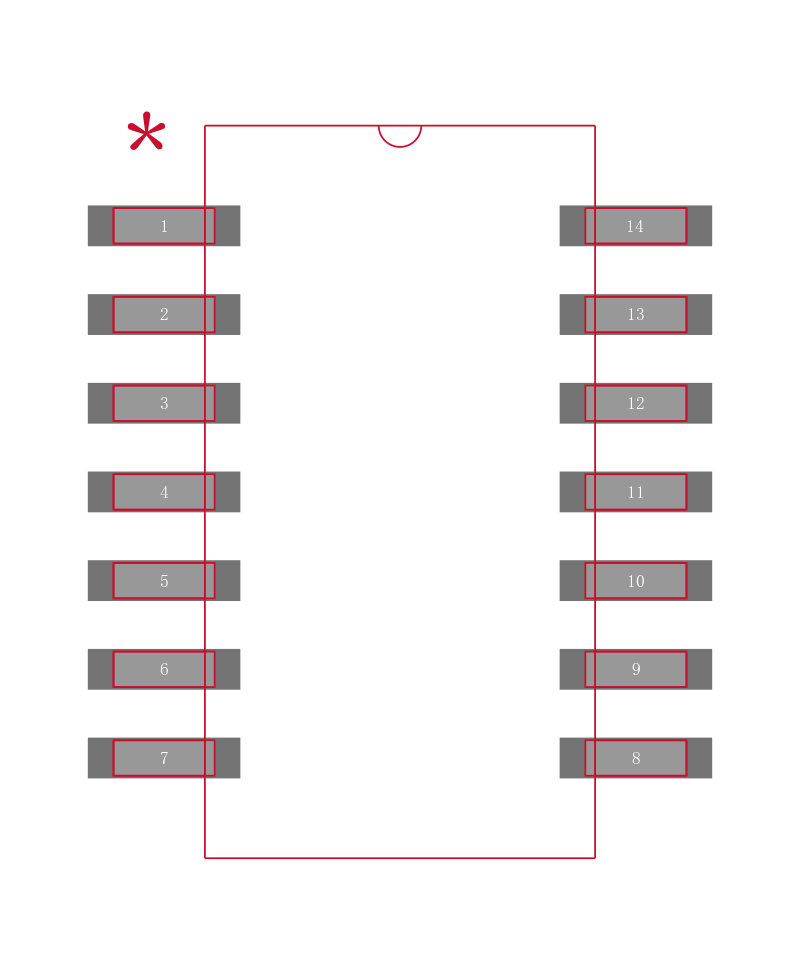

SN74ABT126NSR封装图

SN74ABT126NSR封装图

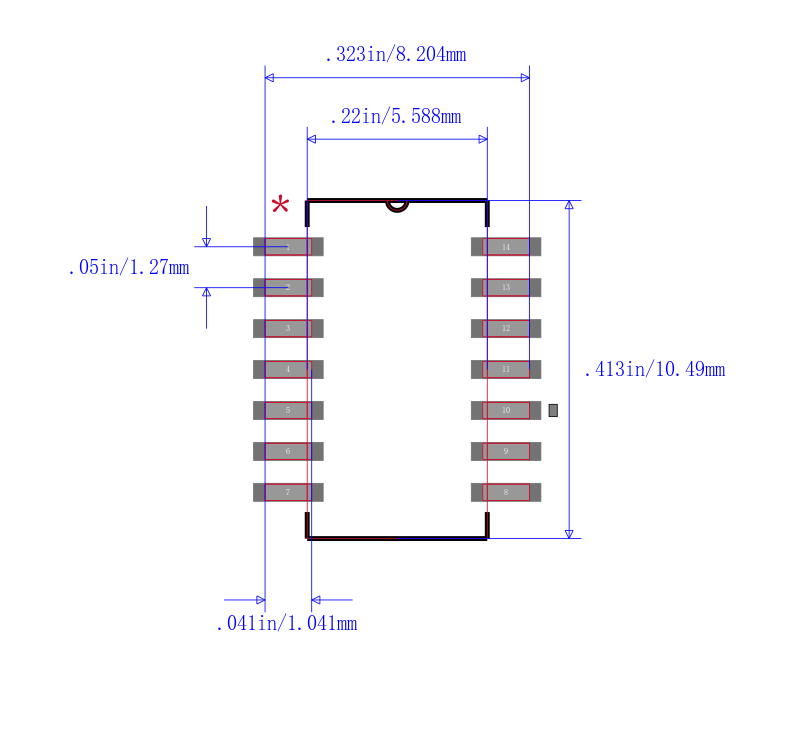

SN74ABT126NSR封装焊盘图

SN74ABT126NSR封装焊盘图

在线购买SN74ABT126NSR
型号 制造商 描述 购买
SN74ABT126NSR TI 德州仪器 具有三态输出翻两番总线缓冲器GATES QUADRUPLE BUS BUFFER GATES WITH 3-STATE OUTPUTS 搜索库存
