SN74LVTH540PWR

SN74LVTH540PWR

TI(德州仪器) 主动器件

具有三态输出的 3.3V ABT 八路缓冲器/驱动器 20-TSSOP -40 to 85

缓冲器，反向 1 元件 8 位每元件 三态 Output 20-TSSOP


得捷:
IC BUFFER INVERT 3.6V 20TSSOP


立创商城:
SN74LVTH540PWR


德州仪器TI:
8-ch, 2.7-V to 3.6-V inverters with bus-hold, TTL-compatible CMOS inputs and 3-state outputs


艾睿:
Buffer/Line Driver 8-CH Inverting 3-ST BiCMOS 20-Pin TSSOP T/R


安富利:
Buffer/Line Driver 8-CH Inverting 3-ST BiCMOS 20-Pin TSSOP T/R


Chip1Stop:
Buffer/Line Driver 8-CH Inverting 3-ST BiCMOS 20-Pin TSSOP T/R


Verical:
Buffer/Line Driver 8-CH Inverting 3-ST BiCMOS 20-Pin TSSOP T/R


SN74LVTH540PWR中文资料参数规格
技术参数

电源电压DC 2.70V ~ 3.60V

输出接口数 8

电路数 1

通道数 8

位数 8

传送延迟时间 3.80 ns

电压波节 3.30 V, 2.70 V

输出电流驱动 -500 µA

输入数 8

电源电压 2.7V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 TSSOP-20

外形尺寸

封装 TSSOP-20

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

SN74LVTH540PWR引脚图与封装图

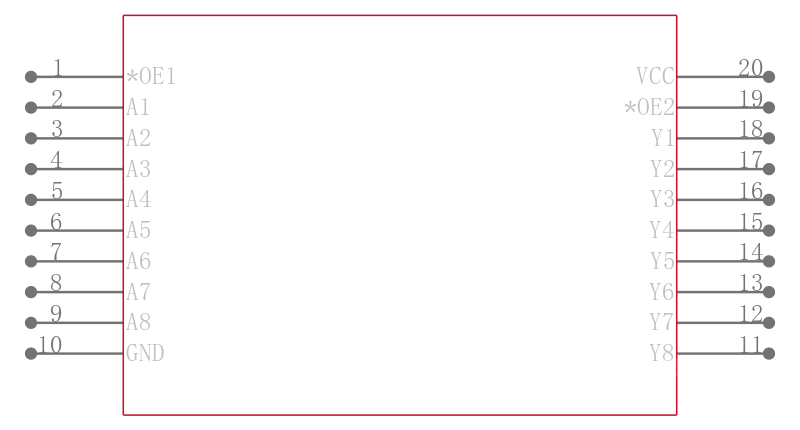

SN74LVTH540PWR引脚图

SN74LVTH540PWR引脚图

SN74LVTH540PWR封装图

SN74LVTH540PWR封装图

SN74LVTH540PWR封装焊盘图

SN74LVTH540PWR封装焊盘图

在线购买SN74LVTH540PWR
型号 制造商 描述 购买
SN74LVTH540PWR TI 德州仪器 具有三态输出的 3.3V ABT 八路缓冲器/驱动器 20-TSSOP -40 to 85 搜索库存
替代型号SN74LVTH540PWR
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： SN74LVTH540PWR

品牌： TI 德州仪器

封装： TSSOP-20 2.7V to 3.6V 20Pin

当前型号

具有三态输出的 3.3V ABT 八路缓冲器/驱动器 20-TSSOP -40 to 85

当前型号

型号： SN74LVTH540PW

品牌： 德州仪器

封装： TSSOP 2.7V to 3.6V 20Pin

完全替代

3.3 -V ABT八路缓冲器/驱动器，具有三态输出 3.3-V ABT OCTAL BUFFERS/DRIVERS WITH 3-STATE OUTPUTS

SN74LVTH540PWR和SN74LVTH540PW的区别

型号： SN74LVTH540PWG4

品牌： 德州仪器

封装： TSSOP 2.7V to 3.6V 8Bit 20Pin

完全替代

3.3V ABT Octal Buffers/Drivers With 3-State Outputs 20-TSSOP -40℃ to 85℃

SN74LVTH540PWR和SN74LVTH540PWG4的区别

型号： SN74LVTH540PWRG4

品牌： 德州仪器

封装： TSSOP-20 2.7V to 3.6V 20Pin

完全替代

缓冲器和线路驱动器 3.3V ABT Octal Buffers Drivers

SN74LVTH540PWR和SN74LVTH540PWRG4的区别
