SN74LVC240ADWR

SN74LVC240ADWR

TI(德州仪器) 主动器件

八路缓冲器/驱动器,具有三态输出 OCTAL BUFFER/DRIVER WITH 3-STATE OUTPUTS

缓冲器,反向 元件 4 位每元件 三态 Output 20-SOIC


得捷:
IC BUFFER INVERT 3.6V 20SOIC


立创商城:
SN74LVC240ADWR


德州仪器TI:
8-ch, 1.65-V to 3.6-V inverters with 3-state outputs


艾睿:
Buffer/Line Driver 8-CH Inverting 3-ST CMOS 20-Pin SOIC T/R


安富利:
Buffer/Line Driver 8-CH Inverting 3-ST CMOS 20-Pin SOIC T/R


Chip1Stop:
Buffer/Line Driver 8-CH Inverting 3-ST CMOS 20-Pin SOIC T/R


Verical:
Buffer/Line Driver 8-CH Inverting 3-ST CMOS 20-Pin SOIC T/R


Newark:
# TEXAS INSTRUMENTS  SN74LVC240ADWR  BUFFER/DRIVER, OCTAL, SOIC-20


DeviceMart:
IC INVERTER DUAL 4-INPUT 20SOIC


SN74LVC240ADWR中文资料参数规格
技术参数

电源电压DC 2.00V ~ 3.60V

输出接口数 8

电路数 2

通道数 8

针脚数 20

位数 8

传送延迟时间 7.50 ns

电压波节 3.30 V, 2.70 V, 2.50 V, 1.80 V

输出电流驱动 -1.00 mA

输入数 8

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 1.65V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 1.65 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOIC-20

外形尺寸

长度 12.8 mm

宽度 7.52 mm

高度 2.35 mm

封装 SOIC-20

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

SN74LVC240ADWR引脚图与封装图
SN74LVC240ADWR引脚图

SN74LVC240ADWR引脚图

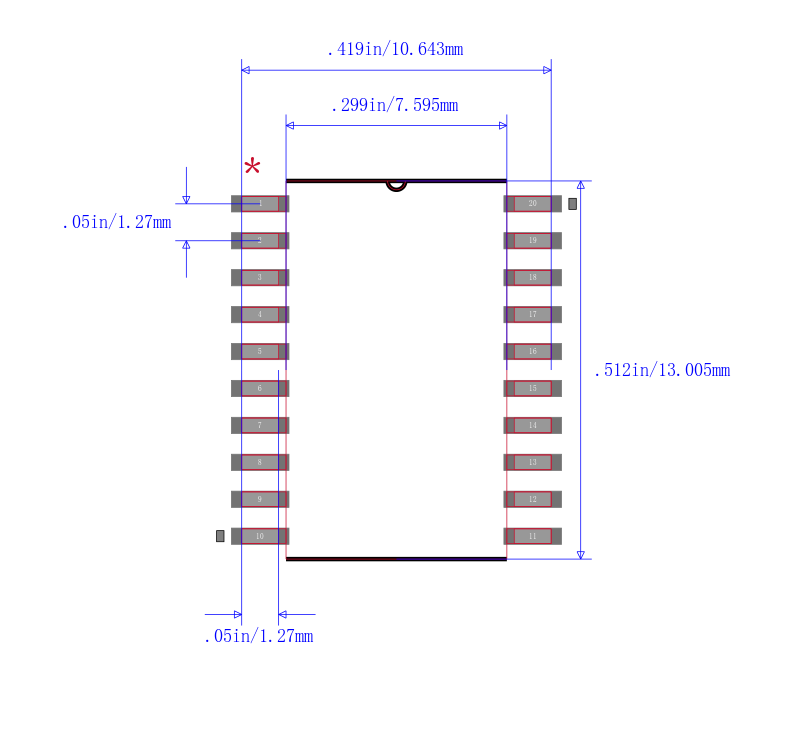

SN74LVC240ADWR封装图

SN74LVC240ADWR封装图

SN74LVC240ADWR封装焊盘图

SN74LVC240ADWR封装焊盘图

在线购买SN74LVC240ADWR
型号 制造商 描述 购买
SN74LVC240ADWR TI 德州仪器 八路缓冲器/驱动器,具有三态输出 OCTAL BUFFER/DRIVER WITH 3-STATE OUTPUTS 搜索库存
替代型号SN74LVC240ADWR
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: SN74LVC240ADWR

品牌: TI 德州仪器

封装: SOIC 2V to 3.6V 20Pin

当前型号

八路缓冲器/驱动器,具有三态输出 OCTAL BUFFER/DRIVER WITH 3-STATE OUTPUTS

当前型号

型号: SN74LVC240ADWRG4

品牌: 德州仪器

封装: 20-SOIC 2V to 3.6V 20Pin

完全替代

八路缓冲器/驱动器,具有三态输出 OCTAL BUFFER/DRIVER WITH 3-STATE OUTPUTS

SN74LVC240ADWR和SN74LVC240ADWRG4的区别

型号: SN74LVC240ADWRE4

品牌: 德州仪器

封装: 2V to 3.6V 20Pin

完全替代

八路缓冲器/驱动器,具有三态输出 OCTAL BUFFER/DRIVER WITH 3-STATE OUTPUTS

SN74LVC240ADWR和SN74LVC240ADWRE4的区别

型号: SN74LVC240DW

品牌: 德州仪器

封装: SOIC

完全替代

Octal Buffer/Driver With 3-State Outputs 20-SOIC -40℃ to 85℃

SN74LVC240ADWR和SN74LVC240DW的区别
